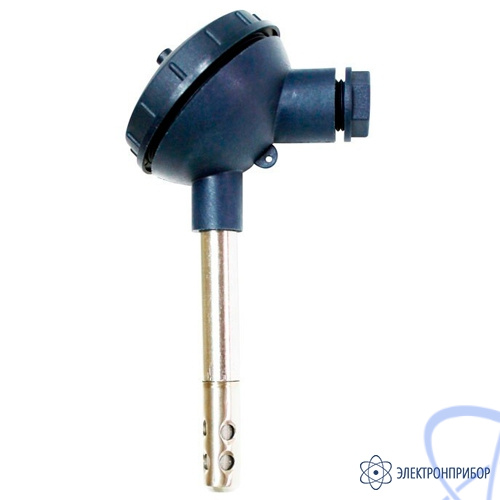

ДВТ-03.ТЭ.Kl1–1 — датчик влажности и температуры (в клеммной головке без крепления)

Назначение датчика влажности и температуры ДВТ-03.ТЭ:

Датчики влажности ДВТ-03.ТЭ – это недорогие приборы для контроля влажности и температуры в помещении, на улице, в системах воздуховодов, термокамерах, внутри шкафов управления и автоматики и т.д.

Описание датчика влажности и температуры ДВТ-03.ТЭ:

Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.ТЭ обеспечивает высокую стабильность показаний.

Датчики ДВТ-03.ТЭ имеют широкий ряд конструктивных исполнений. В том числе вандалоустойчивые исполнения с клеммной головкой, а также исполнение для контроля влажности в чистых помещениях и офисах и исполнение на DIN-рейку для использования внутри шкафов управления.

Датчики температуры и влажности ДВТ-03.ТЭ выпускаются в двух исполнениях по точности: 2 или 3.

Конструктивные исполнения

Датчик влажности канальный
К1			​К2		Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках. Диапазон измерения температуры: -40…+100°С; Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С; Степень защиты корпуса первичного преобразователя: IP50; Степень защиты корпуса вторичного преобразователя: IP54;  Диапазон измерения отн. влажности: 0…98%; Напряжение питания: 18…36В; Габаритные размеры:  первичного преобразователя: d=12 мм, l= 160, 200, 300 мм; вторичного преобразователя: 115х65х40 мм
Датчик влажности настенный (накладной)
H1			H2		Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас. Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2); Диапазон температуры эксплуатации: -40…+50°С; Степень защиты корпуса первичного преобразователя: IP50; Степень защиты корпуса вторичного преобразователя: IP54; Диапазон измерения отн. влажности: 0…98% Напряжение питания: 18…36В; Габаритные размеры: первичного преобразователя: d=12 мм, l= 160 мм; вторичного преобразователя: 115 х 65 х 40 мм. Длина кабеля для Н2: 1,0; 2,0 м.
Датчик влажности уличный
У					Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений. Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком. Диапазон измерения температуры: -40…+50°С;  Диапазон температуры эксплуатации: -40…+50°С;  Степень защиты корпуса первичного преобразователя: IP53; Степень защиты корпуса вторичного преобразователя: IP54;  Диапазон измерения отн. влажности: 0…98%; Напряжение питания: 18…36В; Габаритные размеры:      первичного преобразователя: d=100 мм, l= 100 мм      вторичного преобразователя: 115 х 65 х 40 мм
Датчик влажности с клеммной головкой
KI1-1	KI1-2			KI4-1	Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины, в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации. Диапазон измерения температуры: -40…+100°С; Диапазон температуры эксплуатации: -40…+50°С; Степень защиты корпуса первичного преобразователя: IP50; Степень защиты корпуса вторичного преобразователя: IP54; Диапазон измерения отн. влажности: 0…98%; Напряжение питания: 18…36В; Габаритные размеры: первичного преобразователя: d=12 мм, l= 80, 200, 300 мм; вторичного преобразователя: 75х65х65 мм

Особенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и относительной влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

Используемые сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

Варианты исполнения датчика влажности и температуры ДВТ-03.ТЭ:

Особенности датчика влажности и температуры ДВТ-03.ТЭ

• 2 выхода 4...20 мА;
• Взаимозаменяемый чувствительный элемент без потери точности;
• Низкая инерционность;
• Высокая стабильность показаний;
• Возможность повышения точности дополнительной юстировкой.
