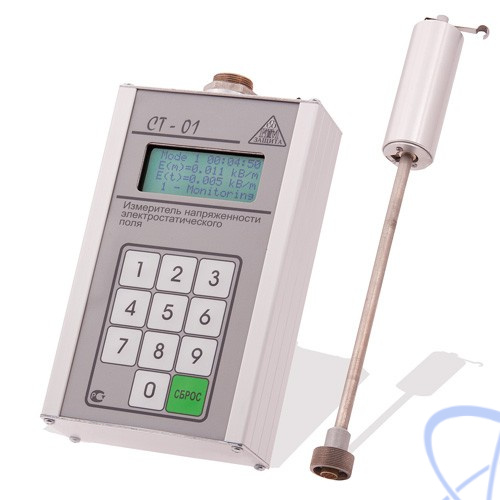

Описание универсального измерителя напряженности и потенциала электростатического поля СТ-01:
Измеритель состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.
Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.
Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.

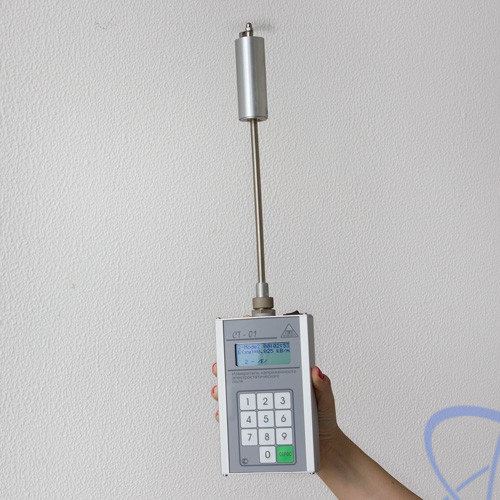

Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (Аккумуляторная батарея 6В).
Особенности универсального измерителя напряженности и потенциала электростатического поля СТ-01:
- Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
- С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
- Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».
