Назначение измерителя электромагнитного поля П3-70/1:

Измеритель электромагнитного поля П3-70/1 применяется при специальной оценке условий труда, проведении производственного контроля и электромагнитного мониторинга.

Измеритель П3-70/1 имеет в своем составе изотропные антенны-преобразователи по ВСЕМ ТИПАМ низкочастотных электромагнитных полей (включая постоянное).

П3-70/1 способен измерять:

• Гипогеомагнитное поле (опция ИПМП-01);
• Постоянное магнитное поле (опция ИПМП-01);
• Электростатическое поле;
• Электрические поля промышленной частоты 50 Гц;
• Магнитные поля промышленной частоты 50 Гц;
• Электромагнитные излучения 0,01 - 0,03 МГц (10 - 30 кГц);
• Электромагнитные поля ПЭВМ (5 Гц - 400 кГц).

Сфера использования измерителя электромагнитного поля П3-70/1:

• Рабочие места с оборудованием, машинами, механизмами, установками, устройствами, аппаратами, транспортными средствами;
• Рабочие места по эксплуатации, обслуживанию, испытанию, наладке и ремонту оборудования, машин, механизмов, установок, устройств, аппаратов, транспортных средств;
• Рабочие места с использованием электрофицированного оборудования;
• Рабочие места с иными техническими средствами, являющимися источниками низкочастотных электрических и магнитных полей;
• Рабочие места с компьютерной и офисной техникой;
• Производственные зоны и производственные помещения.

Описание измерителя электромагнитного поля П3-70/1:

П3-70/1 является средством измерений утвержденного типа, осуществляющим прямые измерения. Эксплуатационная документация на прибор содержит методики измерений, предназначенные для выполнения прямых измерений по всем типам измеряемых прибором полей.

Прибор является измерителем напряженности поля ненаправленного приема и разработан в соответствии с требованиями ГОСТ Р 51070-97 "Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний", установленными на измерители для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.

Для упрощения процесса измерения и получения достоверных результатов при оценке электромагнитной обстановки на обследуемом рабочем месте следует отдавать предпочтение приборам, принцип действия которых основан на одновременном измерении всех пространственных координат поля с вычислением модуля вектора напряженности поля и непрерывной визуальной индикацией полученного значения. Измерение электромагнитных полей в приборе П3-70/1 происходит именно по такому принципу.

П3-70/1 также может работать в режиме индикации трех пространственных координат поля в реальном масштабе времени, что может быть использовано для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.

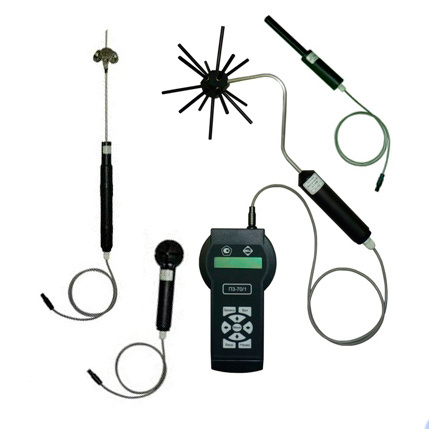

Прибор состоит из измерительного блока и сменных антенн (блок и антенны размещены в специальном кейсе с поролоновым вкладышем). Такая структура прибора позволяет потребителю самостоятельно оптимизировать конфигурацию под конкретные задачи и экономить за счет этого денежные средства на укомплектование своей испытательной лаборатории.

В состав прибора входит не имеющая аналогов (как в России, так и за рубежом) изотропная электростатическая антенна АЭС 1 для измерения электростатического поля независимо от природы возникновения и на любых рабочих местах.
Диапазон измерения 5 кВ/м ... 50 кВ/м; погрешность измерения 20 %.

В антенне используется прямой метод измерения электростатического поля (без преобразования постоянного электростатического поля в переменное), что позволяет обеспечить более высокую точность измерения электростатического поля в реальных условиях - в условиях сложной помеховой обстановки в виде иных электромагнитных полей. Антенна имеет не один, а три взаимно перпендикулярных измерительных электрода, которые при измерении смещаются в электростатическом поле в трех взаимно перпендикулярных направлениях, измеряя одновременно три пространственных составляющих вектора электростатического поля. В этом случае не нужно в процессе измерения поворачивать антенну во всех направлениях, что обеспечивает отсутствие методической погрешности измерения электростатического поля!

Измерительный блок прибора П3-70/1 (с опцией ИПМП-01) и изотропной антенной АМ 4 позволяет измерять постоянное магнитное и геомагнитное поле.
Диапазон измерения 0,4 мкТл ... 250 мкТл (0,3 А/м ... 200 А/м), погрешность измерения ± (1,0 + 0,15×Визм).

Для измерения переменных электрических и магнитных полей прибор имеет электрические антенны АЭ 50 (АЭ 3/50), АЭ I/II и магнитные антенны АМ I/50, АМ 3, АМ II.

Все варианты комплектации П3-70/1 могут быть оснащены измерителем метеорологических параметров ЭкоТерма Максима. Для дополнительного измерения температуры, относительной влажности, барометрического давления, скорости движения воздуха, ТНС-индекса.
