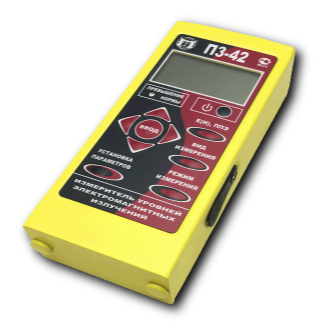

АП-1 (Е, ППЭ) |
300 − 40000 |
- |
- |
0,26 − 100000 |
АП-2 (Е, ППЭ) |
300 − 95000 |
- |
- |
3 − 1000000 |
АП-3 (Е) |
0,01 − 0,03
0,03 − 300 |
1,5 − 800
1 − 600 |
- |
- |
АП-4 (Е) |
0,01 − 0,03
0,03 − 300 |
15 − 1500
10 − 1500 |
- |
- |
АП-5 (Н) |
0,01 − 0,03
0,03 − 50 |
- |
0,2-50
0,05-25 |
- |
АП-6 (Е, ППЭ) |
0,5 − 2000
2000 − 5640 |
2 − 615
1 − 450 |
- |
1 − 100000
0,5 − 50000 |
Пределы допускаемой основной погрешности измерения ППЭ и среднеквадратического значения напряженности электрического (магнитного) поля известной частоты |
для АП-1 |
± 3,0 на уровнях от 0,26 до 1 мкВт?см−2;
± 2,0 на уровнях от 1 до 100000 мкВт?см−2 |
для АП-2 |
± 3,2 |
для АП-3 |
± 3,0 на уровнях от 1 до 3В?м−1 для всего частотного диапазона;
± 2,0 на уровнях от 3 до 800 В?м−1 для частот от 0,01 до 0,03 МГц и от 3 до 600 В/м для частот от 0,03 до 300 МГц |
для АП-4 |
± 3,0 на уровнях от 10 до 30 В?м−1 для всего частотного диапазона;
± 2,0 на уровнях от 30 до 1500 В?м−1 для всего частотного диапазона |
для АП-5 |
± 3,0 на уровнях от 0,2 до 0,5 А?м−1 для частот от 0,01 до 0,03 МГц и на уровнях от 0,05 до 0,15 А?м−1 для частот от 0,03 до 50 МГц;
± 2,0 на уровнях от 0,5 до 50 А?м−1 для частот от 0,01 до 0,03 МГц и на уровнях от 0,15 до 25 А?м−1 для частот от 0,03 до 300 МГц |
для АП-6 |
± 2,4 |
Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной, в пределах рабочих температур, не должны превышать на каждые 10 °C |
для АП-1 |
±0,6 дБ |
для АП-2 |
±0,6 дБ |
для АП-3 |
±1,0 дБ |
для АП-4 |
±1,0 дБ |
для АП-5 |
±1,0 дБ |
для АП-6 |
±1,0 дБ |
Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более |
для АП-1 |
4 дБ в диапазоне частот от 0,3 до 11,5 ГГц;
9 дБ в диапазоне частот от 11,5 до 40 ГГц |
для АП-2 |
9 дБ в диапазоне частот от 0,3 до 95 ГГц |
для АП-3 |
12 дБ в диапазоне частот от 10 до 30 кГц;
9 дБ в диапазоне частот от 30 до 100 кГц;
5 дБ в диапазоне частот от 0,1 до 300 МГц, |
для АП-4 |
9 дБ в диапазоне частот от 10 до 30 кГц;
6 дБ в диапазоне частот от 0,03 до 300 МГц, |
для АП-5 |
13 дБ в диапазоне частот от 10 до 30 кГц;
8 дБ в диапазоне частот от 0,03 до 50 МГц |
для АП-6 |
5 дБ в диапазоне частот от 0,5 до 2000 МГц;
9 дБ в диапазоне частот от 2000 до 5640 МГц |
Питание |
две аккумуляторные батареи типоразмера R6 по классификации МЭК с напряжением 1,2 В |
Ток потребления измерителя при напряжении питания 2,4 В |
не превышает 15 мА без подсветки индикатора и 30 мА с подсветкой при выключенной сигнализации |
Максимальный потребляемый ток |
не превышает 150 мА |
Время непрерывной работы с аккумуляторными батареями |
не менее 65 часов с подсветкой ЖКИ и не менее 120 часов без подсветки ЖКИ |
Время наработки на отказ измерителя составляет |
не менее 10000 ч |
Габаритные размеры антенн-преобразователей:
- АП-1, АП-2
- АП-3, АП-4, АП-5, АП-6 |
∅ 64х300 мм
∅ 85х320 мм |
Габаритные размеры измерителя в футляре для переноски |
460×330×160 мм |
Габаритные размеры измерителя в транспортной таре |
506×382×156 мм |
Масса антенн-преобразователей:
- АП-1, АП-2
- АП-3, АП-4, АП-5
- АП-6 |
0,07 кг
0,10 кг
0,09 кг |
Масса устройства измерительного |
0,51 кг |
Масса измеритель в футляре для переноски |
4,50 кг |
Масса измерителя в транспортной таре |
5,60 кг |
Нормальные условия применения:
- температура окружающего воздуха, °C
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм. рт. ст.) |
20±5
30 - 80
84....106 (630...795) |
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление |
от минус 10 до плюс 50°C
до 90% при температуре плюс 30°C
от 70 до 106,7 кПа (от 537 до 800 мм. рт. ст.) |
