Назначение преобразователя ДМ:
Преобразователь ДМ предназначен для измерения магнитной индукции постоянного магнитного поля.

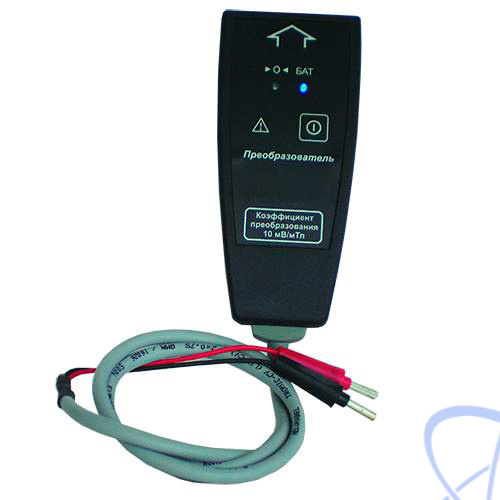

Описание преобразователя ДМ:
Принцип действия ДМ основан на принципе измерения индукции магнитного поля с помощью датчика на эффекте Холла. Преобразователь содержит масштабирующий усилитель с аналоговой схемой коррекции начального смещения. Управление ДМ осуществляется микроконтроллером.
Датчик магнитного поля размещен внутри защитного алюминиевого (немагнитного) колпачка в верхней части корпуса преобразователя. Снаружи колпачок имеет металлическую контактную поверхность в виде диска диаметром 16 мм. Чувствительный элемент расположен в середине диска на глубине около 1,7 мм. Его эффективный размер около 2 мм (в диаметре). Направление наибольшей чувствительности – перпендикулярно плоскости контактной поверхности. Питание ДМ производится от литиевого аккумулятора с встроенным контроллером заряда.
ДМ используется с мультиметрами В7-63/1 и В7-63/2, может применяться с любым вольтметром постоянного тока (мультиметром) с пределом измерения не менее ±1 В, значением относительной погрешности измерения не более ±1 % и входным сопротивлением более 1 кОм (ток нагрузки не более 1 мА).
Программное обеспечение отсутствует.
