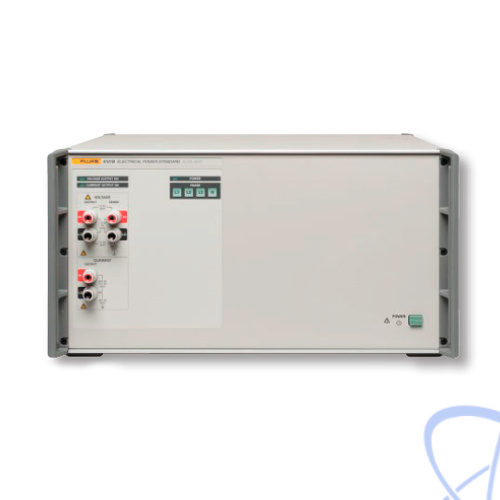

Fluke 6101B — вспомогательный эталон электропитания (Базовая комплектация)

Описание вспомогательного эталона электропитания Fluke 6101B:

В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke 6101B.

Многофазный режим работы:

Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.

Дополнительные модули 80A и 50A:

Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.

Технические характеристики вспомогательного эталона электропитания Fluke 6101B:

Напряжение переменного тока (воспроизведение)
Диапазон, В	Частота, Гц	Напряжение, В	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16	16 - 450	1,0 - 6,4	± (U·122 × 10^-6 + 1 мВ)
		6,4 - 16	± (U·122 × 10^-6 + 1 мВ)
	450 - 850	1,0 - 6,4	± (U·122 × 10^-6 + 1 мВ)
		6,4 - 16	± (U·122 × 10^-6 + 1 мВ)
2,3 - 33	16 - 450	2,3 - 13,2	± (U·122 × 10^-6 + 2 мВ)
		13,2 - 33	± (U·112 × 10^-6 + 1,5 мВ)
	450 - 850	2,3 - 13,2	± (U·164 × 10^-6 + 2 мВ)
		13,2 - 33	± (U·150 × 10^-6 + 1,5 мВ)
5,6 - 78	16 - 450	5,6 - 31	± (U·122 × 10^-6 + 2 мВ)
		31 - 78	± (U·112 × 10^-6 + 2 мВ)
	450 - 850	5,6 - 31	± (U·164 × 10^-6 + 2 мВ)
		31 - 78	± (U·150 × 10^-6 + 2 мВ)
11 - 168	16 - 450	11 - 67	± (U·122 × 10^-6 + 4,4 мВ)
		67 - 168	± (U·112 × 10^-6 + 4,4 мВ)
	450 - 850	11 - 67	± (U·164 × 10^-6 + 4,4 мВ)
		67 - 168	± (U·150 × 10^-6 + 4,4 мВ)
23 - 336	16 - 450	23 - 134	± (U·122 × 10^-6 + 8,8 мВ)
		134 - 336	± (U·112 × 10^-6 + 8,8 мВ)
	450 - 850	23 - 134	± (U·164 × 10^-6 + 8,8 мВ)
		134 - 336	± (U·150 × 10^-6 + 8,8 мВ)
70 - 1008	16 - 450	70 - 330	± (U·164 × 10^-6 + 26 мВ)
		330 - 1008	± (U·158 × 10^-6 + 26 мВ)
	450 - 850	70 - 330	± (U·190 × 10^-6 + 26 мВ)
		330 - 1008	± (U·175 × 10^-6 + 26 мВ)
Примечание: U - значение воспроизводимого напряжения
Напряжение постоянного тока и амплитуды гармонических составляющих
Диапазон, В	Выходной сигнал, В	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16	0 - 8	Постоянное	± (U·122 × 10^-6 + 5 мВ)
	0 - 4,8	16 - 450	± (U·122 × 10^-6 + 1 мВ)
		450 - 850	± (U·164 × 10^-6 + 1 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 1 мВ)
2,3 - 33	0 - 16,5	Постоянное	± (U·122 × 10^-6 + 1 мВ)
	0 - 9,9	16 - 450	± (U·122 × 10^-6 + 2 мВ)
		450 - 850	± (U·164 × 10^-6 + 2 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 2 мВ)
5,6 - 78	0 - 39	Постоянное	± (U·122 × 10^-6 + 24 мВ)
	0 - 23	16 - 450	± (U·122 × 10^-6 + 2 мВ)
		450 - 850	± (U·164 × 10^-6 + 2 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 2 мВ)
11 - 168	0 - 84	Постоянное	± (U·122 × 10^-6 + 50 мВ)
	0 - 50	16 - 450	± (U·122 × 10^-6 + 4,4 мВ)
		450 - 850	± (U·164 × 10^-6 + 4,4 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 4,4 мВ)
23 - 336	0 - 168	Постоянное	± (U·122 × 10^-6 + 100 мВ)
	0 - 100	16 - 450	± (U·122 × 10^-6 + 12 мВ)
		450 - 850	± (U·164 × 10^-6 + 12 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 12 мВ)
70 - 1008	0 - 504	Постоянное	± (U·166 × 10^-6 + 300 мВ)
	0 - 302	16 - 450	± (U·166 × 10^-6 + 33 мВ)
		450 - 850	± (U·190 × 10^-6 + 33 мВ)
		850 - 6 кГц	± (U·524 × 10^-6 + 33 мВ)
Примечание: U - значение воспроизводимого напряжения
Переменный ток (воспроизведение)
Диапазон, А	Частота, Гц	Ток, А	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,01 - 0,25	16 - 450	0,01 – 0,1	± (I·139 × 10^-6 + 6 мкА)
		0,1 – 0,25	± (I·130 × 10^-6 + 6 мкА)
	450 - 850	0,01 – 0,1	± (I·182 × 10^-6 + 6 мкА)
		0,1 – 0,25	± (I·170 × 10^-6 + 6 мкА)
0,05 - 0,5	16 - 450	0,05 – 0,2	± (I·139 × 10^-6 + 12 мкА)
		0,2 – 0,5	± (I·130 × 10^-6 + 12 мкА)
	450 - 850	0,05 – 0,2	± (I·182 × 10^-6 + 12 мкА)
		0,2 – 0,5	± (I·170 × 10^-6 + 12 мкА)
0,1 - 1	16 - 450	0,1 – 0,4	± (I·139 × 10^-6 + 24 мкА)
		0,4 - 1	± (I·130 × 10^-6 + 24 мкА)
	450 - 850	0,1 – 0,4	± (I·182 × 10^-6 + 24 мкА)
		0,4 - 1	± (I·170 × 10^-6 + 24 мкА)
0,2 - 2	16 - 450	0,2 – 0,8	± (I·139 × 10^-6 + 48 мкА)
		0,8 - 2	± (I·139 × 10^-6 + 48 мкА)
	450 - 850	0,2 – 0,8	± (I·182 × 10^-6 + 48 мкА)
		0,8 - 2	± (I·170 × 10^-6 + 48 мкА)
0,5 - 5	16 - 450	0,5 - 2	± (I·139 × 10^-6 + 120 мкА)
		2 - 5	± (I·130 × 10^-6 + 120 мкА)
	450 - 850	0,5 - 2	± (I·182 × 10^-6 + 120 мкА)
		2 - 5	± (I·170 × 10^-6 + 120 мкА)
1 - 10	16 - 450	1 - 4	± (I·191 × 10^-6 + 240 мкА)
		4 - 10	± (I·164 × 10^-6 + 240 мкА)
	450 - 850	1 - 4	± (I·267 × 10^-6 + 240 мкА)
		4 - 10	± (I·250 × 10^-6 + 240 мкА)
2 - 21	16 - 450	2 - 8	± (I·213 × 10^-6 + 720 мкА)
		8 - 21	± (I·189 × 10^-6 + 720 мкА)
	450 - 850	2 - 8	± (I·267 × 10^-6 + 720 мкА)
		8 - 21	± (I·250 × 10^-6 + 720 мкА)
8 - 80	40 - 450	8 - 32	± (I·265 × 10^-6 + 2800 мкА)
		32 - 80	± (I·250 × 10^-6 + 2800 мкА)
	450 - 850	8 - 32	± (I·300 × 10^-6 + 2800 мкА)
		32 - 80	± (I·280 × 10^-6 + 2800 мкА)
Примечание: I – значение воспроизводимой силы тока
Постоянный ток и амплитуды гармонических составляющих
Диапазон, А	Выходной сигнал, А	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,01 - 0,25	0 - 0,125	Постоянное	± (I·139 × 10^-6 + 75 мкА)
	0 - 0,075	16 - 450	± (I·139 × 10^-6 + 6 мкА)
		450 - 850	± (I·182 × 10^-6 + 6 мкА)
		850 - 6 кГц	505 + 6± (I·505 × 10^-6 + 6 мкА)
0,05 A - 0,5	0 - 0,25	Постоянное	± (I·139 × 10^-6 + 150 мкА)
	0 - 0,15	16 - 450	± (I·139 × 10^-6 + 12 мкА)
		450 - 850	± (I·182 × 10^-6 + 12 мкА)
		850 - 6 кГц	± (I·505 × 10^-6 + 12 мкА)
0,1 A - 1	0 - 0,5	Постоянное	± (I·139 × 10^-6 + 300 мкА)
	0 - 0,3	16 - 450	± (I·139 × 10^-6 + 24 мкА)
		450 - 850	± (I·182 × 10^-6 + 24 мкА)
		850 - 6 кГц	± (I·505 × 10^-6 + 24 мкА)
0,2 A - 2	0 - 1	Постоянное	± (I·139 × 10^-6 + 600 мкА)
	0 - 0,6	16 - 450	± (I·139 × 10^-6 + 48 мкА)
		450 - 850	± (I·182 × 10^-6 + 48 мкА)
		850 - 6 кГц	± (I·505 × 10^-6 + 48 мкА)
0,5 A - 5	0 - 2,5	Постоянное	± (I·139 × 10^-6 + 1500 мкА)
	0 - 1,5	16 - 450	± (I·139 × 10^-6 + 120 мкА)
		450 - 850	± (I·182 × 10^-6 + 120 мкА)
		850 - 6 кГц	± (I·505 × 10^-6 + 120 мкА)
1 A - 10	0 - 5	Постоянное	± (I·191 × 10^-6 + 3000 мкА)
	0 - 3	16 - 450	± (I·191 × 10^-6 + 240 мкА)
		450 - 850	± (I·267 × 10^-6 + 240 мкА)
		850 - 6 кГц	± (I·519 × 10^-6 + 240 мкА)
2 A - 21	0 - 10	Постоянное	± (I·213 × 10^-6 + 6000 мкА)
	0 - 6	16 - 450	± (I·213 × 10^-6 + 720 мкА)
		450 - 850	± (I·267 × 10^-6 + 720 мкА)
		850 - 6 кГц	± (I·665 × 10^-6 + 720 мкА)
8 A - 80
	0 - 24	40 - 450	± (I·265 × 10^-6 + 2800 мкА)
		450 - 850	± (I·300 × 10^-6 + 2800 мкА)
		850 - 3 кГц	± (I·690 × 10^-6 + 2800 мкА)
Примечание: I – значение воспроизводимой силы тока
Переменное напряжение на токовых клеммах (воспроизведение)
Диапазон, А	Частота, Гц	Выходной сигнал, В	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,05 - 0,25	16 - 450	0,05 - 0,1	± (U·200 × 10^-6 + 30 мкВ)
		0,1 - 0,25	± (U·200 × 10^-6 + 30 мкВ)
	450 - 850	0,05 - 0,25	± (U·231 × 10^-6 + 30 мкВ)
0,15 - 1,5	16 - 450	0,15 - 0,6	± (U·200 × 10^-6 + 50 мкВ)
		0,6 - 1,5	± (U·200 × 10^-6 + 40 мкВ)
	450 - 850	0,15 - 1,5	± (U·231 × 10^-6 + 50 мкВ)
1 - 10	16 - 450	1 - 4	± (U·200 × 10^-6 + 300 мкВ)
		4 - 10	± (U·200 × 10^-6 + 240 мкВ)
	450 - 850	1 - 10	± (U·231 × 10^-6 + 300 мкВ)
Примечание: U - значение воспроизводимого напряжения
Фазовый сдвиг между током и напряжением
Для всех диапазонов напряжения (от 16 В до 1008 В)		Компоненты напряжения и тока > 40 % от диапазона	Компоненты напряжения или тока от 0,5 % до 40 % от диапазона
Диапазон тока, А	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С
0,25 - 5	16 - 69	0,003 °	0,010 °
	69 - 180	0,005 °	0,017 °
	180 - 450	0,015 °	0,050 °
	450 - 850	0,030 °	0,070 °
	850 - 3 кГц	0,150 °	0,200 °
	3 кГц - 6 кГц	0,300 °	0,450 °
5 - 21	16 - 69	0,004 °	0,013 °
	69 - 180	0,007 °	0,023 °
	180 - 450	0,020 °	0,065 °
	450 - 850	0,040 °	0,080 °
	850 - 3 кГц	0,200 °	0,250 °
	3 кГц - 6 кГц	0,400 °	0,600 °
20 - 80	16 - 69	0,004 °	0,016 °
	69 - 180	0,008 °	0,028 °
	180 - 450	0,025 °	0,080 °
	450 - 850	0,050 °	0,100 °
	850 - 3 кГц	0,250 °	0,300 °
Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы
Параметр		Значение
Диапазон установок		± 30 % от установленных значений величин
Разрешение установки глубины модуляции		0,001 %
Форма огибающей модуляции		Прямоугольная, квадратная или синусоидальная
Коэффициент заполнения (Duty cycle) (форма - прямоугольная)		0,01 % до 99,99 %; точность = ± 31 мкс
Единицы модуляции	Частота или измене ния в минуту	0,5 Гц до 40 Гц
		1,0 CPM до 4800 CPM
Установка напряжения		Точность индикации Pst
от 220 В до 240 В		± 0,25 %
от 115 В до 125 В		± 0,25 %
Характеристики падений напряжения/повышений напряжения
Пусковая схема задействована (in requirement)		Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс
Либо: Задержка пусковой схемы Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала		от 0 до 60 секунд ± 31 мкс ± 180 °, ± 31 мкс
Минимальная длительность падения напряжения/повышения напряжения		1 мс
Максимальная длительность падения напряжения/повышения напряжения		1 минута
Минимальная амплитуда падения напряжения		0 % от номинального выходного напряжения
Максимальная амплитуда повышения напряжения		Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала
Период линейного нарастания/линейного снижения		Устанавливаемый от 100 мкс до 30 секунд
Дополнительное повторение с задержкой		от 0 до 60 секунд ± 31 мкс
Выход пусковой схемы из задержки		от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения
Отключение пусковой схемы (Trigger out)		Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс
Общие характеристики
Диапазон рабочих температур, °C		5 - 35
Температура хранения, °C		0 - 50
Время прогрева, час.		1
Максимальная относительная влажность при работе		80 %
Максимальная относительная влажность при хранении		95 %
Напряжение, В		100 – 240 ± 10 %
Частота, Гц		47 - 63
Максимальная потребляемая мощность, В·А: - при напряжении 100 -130 В - при напряжении 130 В - 260 В		1000 1250
Габариты (высота х ширина х толщина), мм: модели 6100B/6105А и 6101B/6106А модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A		233 х 432 х 630 324 х 432 х 630
Вес, кг: модели 6100B/6105А и 6101B/6106А модели 6100B/50A/6105А/50A и 6101B/80A/6106А/80A		23 30

№	Наименование	Количество
1	Вспомогательный эталон электропитания Fluke 6101B выбранной модификации	1
2	Краткое руководство по вводу в эксплуатацию	1
3	Руководство по эксплуатации и обслуживанию	1
