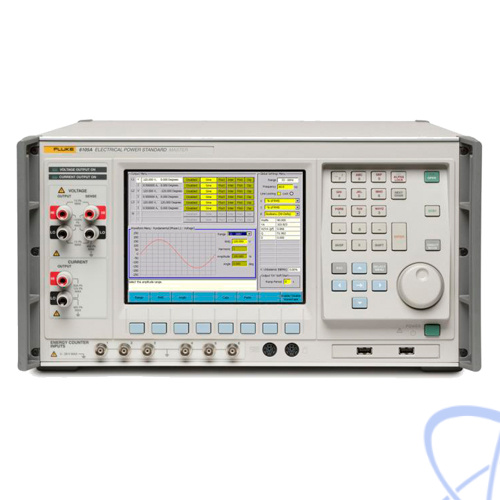

Fluke 6100B — основной эталон электропитания (Базовая комплектация)


Производитель
Гарантия
12 мес
Межповерочный интервал
12 мес
Артикул
43427
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание основного эталона электропитания Fluke 6100B:

Fluke 6105A и Fluke 6100B заменяют калибратор электрической мощности Fluke 6100A. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов.

В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke  6101B.

Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает Fluke 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами.

Выбор между Fluke 6105A и Fluke 6100B зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. Fluke 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.

Fluke 6105A следует использовать в случаях, когда требуется максимальная точность, в частности для калибровки измерителей вторичных эталонов, счетчиков потребления электроэнергии и для типовых испытаний. Fluke 6105A обеспечивает точность, требуемую для проверки работы вторичных эталонов, например, производимых компаниями Radian Research, Zera и MTE.

Fluke 6105A и Fluke 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:

  • вольтметры переменного тока;
  • амперметры переменного тока;
  • трансформаторы тока;
  • измерители фликкера;
  • измерители угла сдвига фаз;
  • измерители коэффициента мощности;
  • анализаторы мощности;
  • регистратор электроэнергии;
  • тестеры релейных преобразователей электроэнергии;
  • вольтамперметры;
  • измерители реактивной мощности;
  • трансформаторы напряжения;
  • ваттметры (для 3- или 4-проводных цепей);
  • счётчики электроэнергии и другие.

Назначение основного эталона электропитания Fluke 6100B:

Валидация качества электрической мощности и энергии, которая осуществляется с помощью Fluke 6105A и Fluke 6100B, требуется в различных сферах деятельности:

  • В Национальных институтах измерений (National Measurement Institutes) для обеспечения точных несинусоидальных сигналов и фантомной мощности для различных исследовательских задач;
  • В научных исследованиях и разработках для валидации функций и точности опытных образцов и образцов из первой промышленной партии;
  • В производственных испытаниях для подтверждения правильности и воспроизводимости результатов при проведении измерений на каждом изготовленном устройстве;
  • При сервисном обслуживании и калибровке оборудования с целью подтверждения соответствия изделия спецификациям в течении срока эксплуатации;
  • В метрологических лабораториях для калибровки вторичных эталонов, которые применяются для крупномасштабной промышленной калибровки измерителей качества электрической мощности и энергии.

Fluke 6105A и Fluke 6100B подают такие сигналы, которые позволяют эффективно, быстро и не требуя высокой квалификации оператора, выполнить вышеуказанные процедуры. Более того, они обеспечивают полное и точное проведение испытаний, а также соответствие результатов всех измерений национальным и международным стандартам. Fluke 6100B позволяет подавать комплекс сигналов для оценки качества электроэнергии с исключительной точностью более одной, двух, трех или четырех фаз независимо и одновременно. Fluke 6105A и Fluke 6100B являются еще более эффективными и обеспечивают более широкие возможности для калибровки электроэнергии. Более того, эти новые устройства имеют большую эксплуатационную гибкость по сравнению с Fluke 6100B.

До настоящего время для системы на три фазы понадобился бы один Fluke 6100B (в качестве основного блока) и два Fluke 6101A (в качестве вспомогательных блоков). Основные блоки Fluke 6100B и Fluke 6105A могут использоваться в качестве вспомогательных, для чего необходимо просто переключить кабели. Это предоставляет намного больше вариантов комбинации устройств в различные системы. К доступному ранее дополнительному модулю 80A был добавлена новый модуль 50A. Модуль 50А можно настроить таким образом, что все диапазоны тока будут доступны на одних и тех же клеммах.

Фантомная мощность:

Fluke 6100B и Fluke 6105A могут подавать строгое синусоидальное напряжение до 1008 В и ток до 21 А. Мощность на клеммах вывода напряжения для поддерживаемых устройств, потребляющих мощность линии, на которой они измеряются, или для цепи с параллельным подключением нескольких устройств, может быть вплоть до 50 ВА. Пиковое напряжение на выходе тока, откуда он подается в устройства, включая длинные трассы кабеля, разъемы и переключатели, или в цепи с параллельным подключением нескольких устройств может составлять вплоть до 14 В. Ток на выходе также может создавать дополнительное напряжение с целью симуляции сигналов, которые может генерировать преобразователь или токовый зонд. Модули 50А и 80А обеспечивают более высокие значения переменного тока на выходе.

Кроме устанавливаемых пользователем значений V, I и угла сдвига фаз на экране отображаются рассчитанные значения активной мощности (W), кажущейся мощности (VA), реактивной мощности (VAR) и коэффициента мощности (PF). Реактивная мощность для несинусоидальных сигналов рассчитывается Fluke 6100B и Fluke 6105A с использованием любого из семи методов по выбору пользователя. Если Fluke 6100B и Fluke 6105A соединены в трехфазную схему «Звезда» или трехфазную трехпроводную треугольную схему, пользователь может выбрать режим отображения кажущейся мощности, мощности и реактивной мощности для каждой фазы отдельно или для всех фаз вместе. При выборе методов расчета МЭК или NEMA также будет отображаться трехфазный дисбаланс.

В этом режиме работы Fluke 6100B можно использовать для измерения кажущейся мощности, реактивной мощности, угла сдвига фаз, коэффициента мощности, напряжения и тока на одно- или многофазном устройствах.

Разрешение и точность:

Fluke 6100B задает новый стандарт точности эталонов для калибровки электрической мощности. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 миллионных долей). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Фазовая характеристика является исключительной, с точностью до 3 миллиградусов для Fluke 6100B и 2,3 миллиградуса для Fluke 6105A. В многофазных системах расхождение между фазами напряжений составляет 5 миллиградусов.

Комплексные измерения:

Fluke 6100B и Fluke 6105A генерируют различные комплексные сигналы, включая:

  • фликкер;
  • гармоники;
  • затухающие и нарастающие;
  • интергармоники;
  • флуктуирующие гармоники;
  • с одновременным наложением.

Многофазный режим работы:

Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.

Дополнительные модули 80A и 50A:

Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.

Дополнительный модуль энергии:

Дополнительный модуль энергии добавляет к Fluke 6100B и Fluke 6105A компаратор. Четыре входных канала могут быть индивидуально настроены относительно «Константы измерителя». Пользователь может выбрать эталонное значение. Точность энергии Fluke 6105A столь же высокая, как и у большинства различных внешних устройств. Пользователь Fluke 6100B имеет дополнительную возможность использования внешних вторичных эталонов. Измеряемая энергия сравнивается с эталонным значением и для каждого тестируемого устройства отображается процент ошибки.

Дополнительный модуль тактирующего генератора (CLK):

Дополнительный модуль CLK обеспечивает дополнительный опорный сигнал, доступный на задней панели.

Эталонные сигналы:

Как правило, синхронизация систем не проводится по общему сигналу синхронизации, особенно при использовании выборочных методов. Fluke 6100B и Fluke 6105A обеспечивают подачу нижеследующих сигналов.

  • Опорный фазовый сигнал. Сигнал КМОП логики с передним фронтом, соответствующим пересечению линии повышения нуля и линии базового напряжения;
  • Эталонный испытательный сигнал. Сигнал КМОП логики, синхронизированный с внутренней дискретизацией. Может использоваться для синхронизации дискретизаторов при калибровке системы;
  • Эталонный выходной сигнал (доступен только с установленным модулем CLK). Совместимый с ТТЛ эталонный выходной сигнал 10 МГц или 20 МГц, который подается генератором главных синхронизирующих импульсов.

Мягкий запуск:

Компенсирует пусковой ток устройств, потребляя энергию сигнала напряжения. Пользователь может задать время медленного переключения выхода устройства в рабочий режим от 0 до 10 секунд.

Сигналы МЭК 61036 и МЭК 62053:

Для большего удобства проведения типовых испытаний и калибровки счётчиков электроэнергии в Fluke 6100B и Fluke 6105A предварительно заданы сигналы, требуемые соответствующими стандартами.

Интерфейс пользователя:

Интерфейс пользователя Microsoft Windows® делает управление Fluke 6100B и Fluke 6105A легким и простым. Доступ к интерфейсу осуществляется путем комбинации ручек и клавиш передней панели устройства или путем подключения мыши и клавиатуры пользователя. После этого информация о работе устройства отобразится на восьмидюймовом жидкокристаллическом экране с высоким разрешением. Отображается информация о состоянии всех четырех фаз, параллельно с более подробной информацией о заданных или настроенных параметрах тока.

На экран можно вывести частотную и временную область текущих типов сигналов, что позволит пользователю оценить эффект настройки управляющих сигналов перед применением их к выходным клеммам. Вспомогательное сенсорное окно помощи в нижней части экрана предоставляет пользователю пошаговое руководство использования устройства, отображая информацию по управлению и сообщения об ошибках.

Fluke 6100B и Fluke 6105A можно управлять дистанционно. При работе с многофазными системами управление вспомогательными устройствами осуществляется с помощью основного блока. Fluke 6100B и Fluke 6105A удовлетворяют требованиям стандарта IEEE 488.1 и требованиям дополнительного стандарта IEEE 488.2. Язык программирования соответствует нормативам Стандарта команд программируемого инструмента (SCPI).

Настройки комплексного инструмента можно сохранить и повторно загрузить с данного инструмента или сохранить и повторно загрузить с USB-устройства хранения информации.

Технические характеристики основного эталона электропитания Fluke 6100B:

Напряжение переменного тока (воспроизведение)
Диапазон, В Частота, Гц Напряжение, В Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16 16 - 450 1,0 - 6,4 ± (U·122 × 10-6 + 1 мВ)
6,4 - 16 ± (U·122 × 10-6 + 1 мВ)
450 - 850 1,0 - 6,4 ± (U·122 × 10-6 + 1 мВ)
6,4 - 16 ± (U·122 × 10-6 + 1 мВ)
2,3 - 33 16 - 450 2,3 - 13,2 ± (U·122 × 10-6 + 2 мВ)
13,2 - 33 ± (U·112 × 10-6 + 1,5 мВ)
450 - 850 2,3 - 13,2 ± (U·164 × 10-6 + 2 мВ)
13,2 - 33 ± (U·150 × 10-6 + 1,5 мВ)
5,6 - 78 16 - 450 5,6 - 31 ± (U·122 × 10-6 + 2 мВ)
31 - 78 ± (U·112 × 10-6 + 2 мВ)
450 - 850 5,6 - 31 ± (U·164 × 10-6 + 2 мВ)
31 - 78 ± (U·150 × 10-6 + 2 мВ)
11 - 168 16 - 450 11 - 67 ± (U·122 × 10-6 + 4,4 мВ)
67 - 168 ± (U·112 × 10-6 + 4,4 мВ)
450 - 850 11 - 67 ± (U·164 × 10-6 + 4,4 мВ)
67 - 168 ± (U·150 × 10-6 + 4,4 мВ)
23 - 336 16 - 450 23 - 134 ± (U·122 × 10-6 + 8,8 мВ)
134 - 336 ± (U·112 × 10-6 + 8,8 мВ)
450 - 850 23 - 134 ± (U·164 × 10-6 + 8,8 мВ)
134 - 336 ± (U·150 × 10-6 + 8,8 мВ)
70 - 1008 16 - 450 70 - 330 ± (U·164 × 10-6 + 26 мВ)
330 - 1008 ± (U·158 × 10-6 + 26 мВ)
450 - 850 70 - 330 ± (U·190 × 10-6 + 26 мВ)
330 - 1008 ± (U·175 × 10-6 + 26 мВ)
Примечание: U - значение воспроизводимого напряжения
Напряжение постоянного тока и амплитуды гармонических составляющих
Диапазон, В Выходной сигнал, В Частота, Гц Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16 0 - 8 Постоянное ± (U·122 × 10-6 + 5 мВ)
0 - 4,8 16 - 450 ± (U·122 × 10-6 + 1 мВ)
450 - 850 ± (U·164 × 10-6 + 1 мВ)
850 - 6 кГц ± (U·512 × 10-6 + 1 мВ)
2,3 - 33 0 - 16,5 Постоянное ± (U·122 × 10-6 + 1 мВ)
0 - 9,9 16 - 450 ± (U·122 × 10-6 + 2 мВ)
450 - 850 ± (U·164 × 10-6 + 2 мВ)
850 - 6 кГц ± (U·512 × 10-6 + 2 мВ)
5,6 - 78 0 - 39 Постоянное ± (U·122 × 10-6 + 24 мВ)
0 - 23 16 - 450 ± (U·122 × 10-6 + 2 мВ)
450 - 850 ± (U·164 × 10-6 + 2 мВ)
850 - 6 кГц ± (U·512 × 10-6 + 2 мВ)
11 - 168 0 - 84 Постоянное ± (U·122 × 10-6 + 50 мВ)
0 - 50 16 - 450 ± (U·122 × 10-6 + 4,4 мВ)
450 - 850 ± (U·164 × 10-6 + 4,4 мВ)
850 - 6 кГц ± (U·512 × 10-6 + 4,4 мВ)
23 - 336 0 - 168 Постоянное ± (U·122 × 10-6 + 100 мВ)
0 - 100 16 - 450 ± (U·122 × 10-6 + 12 мВ)
450 - 850 ± (U·164 × 10-6 + 12 мВ)
850 - 6 кГц ± (U·512 × 10-6 + 12 мВ)
70 - 1008 0 - 504 Постоянное ± (U·166 × 10-6 + 300 мВ)
0 - 302 16 - 450 ± (U·166 × 10-6 + 33 мВ)
450 - 850 ± (U·190 × 10-6 + 33 мВ)
850 - 6 кГц ± (U·524 × 10-6 + 33 мВ)
Примечание: U - значение воспроизводимого напряжения
Переменный ток (воспроизведение)
Диапазон, А Частота, Гц Ток, А Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,01 - 0,25 16 - 450 0,01 – 0,1 ± (I·139 × 10-6 + 6 мкА)
0,1 – 0,25 ± (I·130 × 10-6 + 6 мкА)
450 - 850 0,01 – 0,1 ± (I·182 × 10-6 + 6 мкА)
0,1 – 0,25 ± (I·170 × 10-6 + 6 мкА)
0,05 - 0,5 16 - 450 0,05 – 0,2 ± (I·139 × 10-6 + 12 мкА)
0,2 – 0,5 ± (I·130 × 10-6 + 12 мкА)
450 - 850 0,05 – 0,2 ± (I·182 × 10-6 + 12 мкА)
0,2 – 0,5 ± (I·170 × 10-6 + 12 мкА)
0,1 - 1 16 - 450 0,1 – 0,4 ± (I·139 × 10-6 + 24 мкА)
0,4 - 1 ± (I·130 × 10-6 + 24 мкА)
450 - 850 0,1 – 0,4 ± (I·182 × 10-6 + 24 мкА)
0,4 - 1 ± (I·170 × 10-6 + 24 мкА)
0,2 - 2 16 - 450 0,2 – 0,8 ± (I·139 × 10-6 + 48 мкА)
0,8 - 2 ± (I·139 × 10-6 + 48 мкА)
450 - 850 0,2 – 0,8 ± (I·182 × 10-6 + 48 мкА)
0,8 - 2 ± (I·170 × 10-6 + 48 мкА)
0,5 - 5 16 - 450 0,5 - 2 ± (I·139 × 10-6 + 120 мкА)
2 - 5 ± (I·130 × 10-6 + 120 мкА)
450 - 850 0,5 - 2 ± (I·182 × 10-6 + 120 мкА)
2 - 5 ± (I·170 × 10-6 + 120 мкА)
1 - 10 16 - 450 1 - 4 ± (I·191 × 10-6 + 240 мкА)
4 - 10 ± (I·164 × 10-6 + 240 мкА)
450 - 850 1 - 4 ± (I·267 × 10-6 + 240 мкА)
4 - 10 ± (I·250 × 10-6 + 240 мкА)
2 - 21 16 - 450 2 - 8 ± (I·213 × 10-6 + 720 мкА)
8 - 21 ± (I·189 × 10-6 + 720 мкА)
450 - 850 2 - 8 ± (I·267 × 10-6 + 720 мкА)
8 - 21 ± (I·250 × 10-6 + 720 мкА)
8 - 80 40 - 450 8 - 32 ± (I·265 × 10-6 + 2800 мкА)
32 - 80 ± (I·250 × 10-6 + 2800 мкА)
450 - 850 8 - 32 ± (I·300 × 10-6 + 2800 мкА)
32 - 80 ± (I·280 × 10-6 + 2800 мкА)
Примечание: I – значение воспроизводимой силы тока
Постоянный ток и амплитуды гармонических составляющих
Диапазон, А Выходной сигнал, А Частота, Гц Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,01 - 0,25 0 - 0,125 Постоянное ± (I·139 × 10-6 + 75 мкА)
0 - 0,075 16 - 450 ± (I·139 × 10-6 + 6 мкА)
450 - 850 ± (I·182 × 10-6 + 6 мкА)
850 - 6 кГц 505 + 6± (I·505 × 10-6 + 6 мкА)
0,05 A - 0,5 0 - 0,25 Постоянное ± (I·139 × 10-6 + 150 мкА)
0 - 0,15 16 - 450 ± (I·139 × 10-6 + 12 мкА)
450 - 850 ± (I·182 × 10-6 + 12 мкА)
850 - 6 кГц ± (I·505 × 10-6 + 12 мкА)
0,1 A - 1 0 - 0,5 Постоянное ± (I·139 × 10-6 + 300 мкА)
0 - 0,3 16 - 450 ± (I·139 × 10-6 + 24 мкА)
450 - 850 ± (I·182 × 10-6 + 24 мкА)
850 - 6 кГц ± (I·505 × 10-6 + 24 мкА)
0,2 A - 2 0 - 1 Постоянное ± (I·139 × 10-6 + 600 мкА)
0 - 0,6 16 - 450 ± (I·139 × 10-6 + 48 мкА)
450 - 850 ± (I·182 × 10-6 + 48 мкА)
850 - 6 кГц ± (I·505 × 10-6 + 48 мкА)
0,5 A - 5 0 - 2,5 Постоянное ± (I·139 × 10-6 + 1500 мкА)
0 - 1,5 16 - 450 ± (I·139 × 10-6 + 120 мкА)
450 - 850 ± (I·182 × 10-6 + 120 мкА)
850 - 6 кГц ± (I·505 × 10-6 + 120 мкА)
1 A - 10 0 - 5 Постоянное ± (I·191 × 10-6 + 3000 мкА)
0 - 3 16 - 450 ± (I·191 × 10-6 + 240 мкА)
450 - 850 ± (I·267 × 10-6 + 240 мкА)
850 - 6 кГц ± (I·519 × 10-6 + 240 мкА)
2 A - 21 0 - 10 Постоянное ± (I·213 × 10-6 + 6000 мкА)
0 - 6 16 - 450 ± (I·213 × 10-6 + 720 мкА)
450 - 850 ± (I·267 × 10-6 + 720 мкА)
850 - 6 кГц ± (I·665 × 10-6 + 720 мкА)
8 A - 80
0 - 24 40 - 450 ± (I·265 × 10-6 + 2800 мкА)
450 - 850 ± (I·300 × 10-6 + 2800 мкА)
850 - 3 кГц ± (I·690 × 10-6 + 2800 мкА)
Примечание: I – значение воспроизводимой силы тока
Переменное напряжение на токовых клеммах (воспроизведение)
Диапазон, А Частота, Гц Выходной сигнал, В Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
0,05 - 0,25 16 - 450 0,05 - 0,1 ± (U·200 × 10-6 + 30 мкВ)
0,1 - 0,25 ± (U·200 × 10-6 + 30 мкВ)
450 - 850 0,05 - 0,25 ± (U·231 × 10-6 + 30 мкВ)
0,15 - 1,5 16 - 450 0,15 - 0,6 ± (U·200 × 10-6 + 50 мкВ)
0,6 - 1,5 ± (U·200 × 10-6 + 40 мкВ)
450 - 850 0,15 - 1,5 ± (U·231 × 10-6 + 50 мкВ)
1 - 10 16 - 450 1 - 4 ± (U·200 × 10-6 + 300 мкВ)
4 - 10 ± (U·200 × 10-6 + 240 мкВ)
450 - 850 1 - 10 ± (U·231 × 10-6 + 300 мкВ)
Примечание: U - значение воспроизводимого напряжения
Фазовый сдвиг между током и напряжением
Для всех диапазонов напряжения (от 16 В до 1008 В) Компоненты напряжения и тока > 40 % от диапазона Компоненты напряжения или тока от 0,5 % до 40 % от диапазона
Диапазон тока, А Частота, Гц Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С
0,25 - 5 16 - 69 0,003 ° 0,010 °
69 - 180 0,005 ° 0,017 °
180 - 450 0,015 ° 0,050 °
450 - 850 0,030 ° 0,070 °
850 - 3 кГц 0,150 ° 0,200 °
3 кГц - 6 кГц 0,300 ° 0,450 °
5 - 21 16 - 69 0,004 ° 0,013 °
69 - 180 0,007 ° 0,023 °
180 - 450 0,020 ° 0,065 °
450 - 850 0,040 ° 0,080 °
850 - 3 кГц 0,200 ° 0,250 °
3 кГц - 6 кГц 0,400 ° 0,600 °
20 - 80 16 - 69 0,004 ° 0,016 °
69 - 180 0,008 ° 0,028 °
180 - 450 0,025 ° 0,080 °
450 - 850 0,050 ° 0,100 °
850 - 3 кГц 0,250 ° 0,300 °
Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы
Параметр Значение
Диапазон установок ± 30 % от установленных значений величин
Разрешение установки глубины модуляции 0,001 %
Форма огибающей модуляции Прямоугольная, квадратная или синусоидальная
Коэффициент заполнения (Duty cycle) (форма - прямоугольная) 0,01 % до 99,99 %; точность = ± 31 мкс
Единицы модуляции Частота или измене ния в минуту 0,5 Гц до 40 Гц
1,0 CPM до 4800 CPM
Установка напряжения Точность индикации Pst
от 220 В до 240 В ± 0,25 %
от 115 В до 125 В ± 0,25 %
Характеристики падений напряжения/повышений напряжения
Пусковая схема задействована (in requirement) Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс
Либо: Задержка пусковой схемы
Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала
от 0 до 60 секунд ± 31 мкс
± 180 °, ± 31 мкс
Минимальная длительность падения напряжения/повышения напряжения 1 мс
Максимальная длительность падения напряжения/повышения напряжения 1 минута
Минимальная амплитуда падения напряжения 0 % от номинального выходного напряжения
Максимальная амплитуда повышения напряжения Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала
Период линейного нарастания/линейного снижения Устанавливаемый от 100 мкс до 30 секунд
Дополнительное повторение с задержкой от 0 до 60 секунд ± 31 мкс
Выход пусковой схемы из задержки от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения
Отключение пусковой схемы (Trigger out) Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс
Общие характеристики
Диапазон рабочих температур, °C 5 - 35
Температура хранения, °C 0 - 50
Время прогрева, час. 1
Максимальная относительная влажность при работе 80 %
Максимальная относительная влажность при хранении 95 %
Напряжение, В 100 – 240 ± 10 %
Частота, Гц 47 - 63
Максимальная потребляемая мощность, В·А:
- при напряжении 100 -130 В
- при напряжении 130 В - 260 В

1000
1250
Габариты (высота х ширина х толщина), мм:
модели 6100B/6105А и 6101B/6106А
модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A

233 х 432 х 630
324 х 432 х 630
Вес, кг:
модели 6100B/6105А и 6101B/6106А
модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A

23
30
Наименование Количество
1 Основной эталон электропитания Fluke 6100B выбранной модификации 1
2 Комплект измерительных щупов 1
3 Сетевой шнур 1
4 Краткое руководство по вводу в эксплуатацию 1
5 Руководство по эксплуатации и обслуживанию 1
6 CD-диск, содержащий техническую документацию в электронном виде 1
7 Методика поверки 1


©️ 2014 — 2024 ТОО ЭЛЕКТРОНПРИБОР KZ — Измерительные приборы и испытательное оборудование
×
Авторизация
