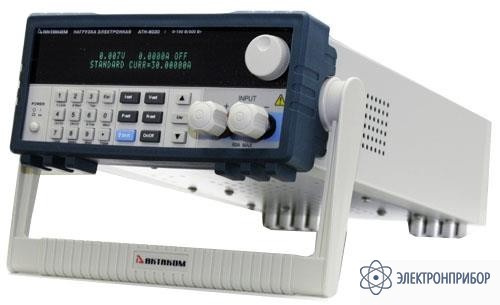

АТН-8020 — электронная программируемая нагрузка

Производитель

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

27846

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Функции электронной программируемой нагрузки АТН-8020 :

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 20 А, мощность поглощения до 300 Вт.

Особенности электронной программируемой нагрузки АТН-8020 :

ВФД-дисплей;
Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
Функция "мягкого" запуска;
Тестирование батарей;
Тестирование светодиодов;
Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
Поддержка внешнего запуска;
Компенсация падения напряжения;
Работа по спискам;
Автоматическое тестирование;
Управление по USB / RS-232.

Технические характеристики электронной программируемой нагрузки АТН-8020:

Параметр	Значение
Входные параметры
Мощность	200 Вт
Ток	0...30 A
Напряжение	0...150 В
CC режим
Диапазон	0...3 A	0...30 A
Разрешение	0,1 мA	1 мA
Точность	0.03%уст.знач.+0.05%диап.	0.03%уст.знач.+0.05%диап.
CV режим
Диапазон	0.1...19.999 В	0.1...150 В
Разрешение	1 мВ	10 мВ
Точность	0.03%уст.знач.+0.02%диап.	0.03%уст.знач.+0.02%диап.
CR режим
Диапазон	0.03...10 кОм	0.03...5 кОм
Разрешение	16 бит	16 бит
Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
CW режим
Диапазон	0...200 Вт	0...200 Вт
Разрешение	1 мВт	10 мВт
Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Измерение напряжения
Напряжение	0...19.999 В	0...150 В
Разрешение	1 мВ	10 мВ
Точность	0.015%уст.знач.+0.03%диап.	0.015%уст.знач.+0.03%диап.
Измерение тока
Ток	0...3 A	0..30 A
Разрешение	0.01 мА	0,1 мA
Точность	0.03%уст.знач.+0.05%диап.	0.03%уст.знач.+0.08%диап.
Измерение мощности
Мощность	100 Вт	200 Вт
Разрешение	1 мВт	10 мВт
Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Тестирование батарей
Напряжение батареи	0.1...150 В
Макс. измеряемая емкость	999 А•ч
Разрешение	0.1 мА
Временной диапазон	1 с- 16 ч.
Динамическое тестирование
Работа по спискам	переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с;
Точность	±(15% смещение+10% диап.)
"Мягкий" запуск
Время	1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс
Точность	±(15% смещение+10% диап.)
Короткое замыкание
Ток (CC)	3.3 A	33 A
Напряжение (CV)	0 В
Сопротивление (CR)	55 мОм
Размеры, Ш x В x Д (мм	108 x 214 x 365
Масса, кг	3.5

№	Наименование	Количество
1.	Электронная программируемая нагрузка АТН-8020	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
