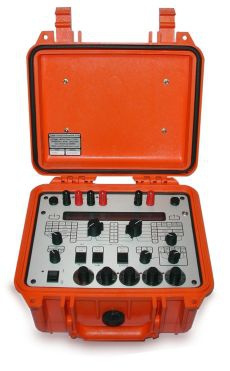

TE7050 — калибратор технологического контроля и термопары

TE7050 — калибратор технологического контроля и термопары

TE7050 — калибратор технологического контроля и термопары


Производитель:
Time Electronics

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение калибратора технологического контроля и термопары TE7050:

Модель Time Electronics 7050 сочетает в себе основные функции измерения и моделирования напряжения, тока, сопротивления и моделирование прямого считывания термопар и термометров сопротивления в °C или °F.

Описание калибратора технологического контроля и термопары TE7050:

Управляемый микропроцессором, калибратор TE7050 встроен в прочный корпус и предназначен для работы в полевых условиях. Все входные и выходные функции отображаются одновременно, а обычный переключатель позволяет осуществлять простое и точное управление. Выбор пяти калибровочных точек осуществляется посредством процентного переключателя, а все функции могут быть сформированы в полностью программируемом формате линейного изменения сигнала.

Дополнительно к стандартным калибровочным функциям, прибор TE7050 может служить преобразователем сигналов. Любой электрический входной сигнал может быть преобразован в пропорциональный выходной токовый сигнал в диапазонах 4-20мA, 0-5 В или токовый сигнал 4-20мA, пропорциональный квадратному корню из входной величины.

Модель TE7050 легко адаптируется к конкретным требованиям, снабжен встроенными стандартными температурными кривыми ITS 68 и ITS 90. По заказу могут быть запрограммированы нестандартные термопары и термометры сопротивления.

Особенности калибратора технологического контроля и термопары TE7050:

  • 3 диапазона измерения до 400В, 400мA, 40kR
  • 3 диапазона выходного значения напряжения до 10В, 1мкВ
  • 3 диапазона выходного значения тока до 20мA, 1мкA
  • Диапазон выходного значения сопротивления: 0-400 Ом, 0.01Ом
  • Измерение и моделирование термопары: J, K, T, E, R, S, B, N
  • Измерение и моделирование платинового 100 Ом термометра сопротивления
  • Функция линейного изменения выходного значения
  • Батарейное/сетевое питание
  • Портативность
  • Размеры 27 x 25 x 18 см

Технические характеристики калибратора технологического контроля и термопары TE7050:

Параметр Значения
Входной сигнал
Диапазоны напряжения
Диапазон 40В 400мВ 40мВ
Погрешность @ 23 °C 0.03% 0.03% 0.03% 0.03%
Разрешение 1мВ 100мкВ 10мкВ 1мкВ
Диапазоны тока
Диапазон 400мА 40мА 4-20мА/0-100%
Погрешность @ 23 °C 0.03% 0.03% 0.06%
Разрешение 10 мкА 1мкА 0.1%
Диапазоны сопротивления
Диапазон (Ом) 40000 4000 400
Погрешность @ 23 °C 0.03% 0.03% 0.06%
Разрешение (Ом) 1 0.1 0.01
Выходной сигнал
Диапазоны напряжения
Диапазон> -2..+10В -100мВ..+400мВ -10мВ..+40мВ
Погрешность @ 23 °C 0.06% 0.03% 0.03%
Разрешение 1мВ 10мкВ 1мкВ
Выходное полное nсопротивление < 10 Ω < 10 Ω < 10 Ω
Диапазоны тока
Диапазон 0.20мА 4.20мА TX Sim (4..20мА)
Погрешность @ 23 °C 0.03% 0.03% 0.03%
Разрешение 1мкА 1мкА 1мкА
Макс нагрузка сопротивления 900Ω на 20мА, Напряжение разомкнутой цепи 18- 27В
Диапазоны сопротивления
Диапазон (Ом) 0 … 400Ω
Погрешность @ 23 °C ± 0.03%
Разрешение (Ом) 0.01
Ток возбуждения 0.2 ….. 2мА

Другое

Блок питания генератора токовой петли: номинальное значение 24В, установленный предел тока 30мА

Технические данные – Технологический сигнал/Измерение температуры/Моделирование

Термопара °С °F
Диапазон Погрешность Диапазон Погрешность
J Iron/Copper-Nickel -210 - 0 ± 0.4 -410 - 32 ± 0.7
0 - 710 ± 0.2 32 - 1310 ± 0.4
710 - 1200 ± 0.9 1310 - 2192 ± 1.0
K Nickel-Chrome/Nickel-Aluminium -270 - 240 ± 3.0 -454 - 430 ± 5.4
-240 - 180 ± 1.2 -430 - 292 ± 2.0
-180 - 50 ± 0.5 -292 - 58 ± 0.9
-50 - 960 ± 0.3 -58 - 1760 ± 0.6
960 - 1370 ± 1.7 1760 - 2498 ± 1.5
T Copper/Copper-Nickel -270 - 250 ± 3.0 -454 - 418 ± 5.4
-250 - 180 ± 1.0 -418 - 292 ± 1.8
-180 - 100 ± 0.5 -292 - 148 ± 0.9
-100 - 400 ± 0.2 -148 - 752 ± 0.4
E Nickel-Chrome/Copper-Nickel -230 - 0 ± 0.5 -382 - 32 ± 0.9
0 - 540 ± 0.2 32 - 1004 ± 0.4
540 - 1000 ± 1.5 1004 - 1832 ± 2.7
R Platinum 13% /Rhodium/Platinum -50 - 0 ± 3.0 -58 - 32 ± 5.4
0 - 70 ± 2.0 32 - 158 ± 3.6
70 - 400 ± 1.5 158 - 752 ± 2.7
400 - 1000 ± 1.0 752 - 1832 ± 1.8
1000 - 1760 ± 0.8 1832 - 3200 ± 1.4
S Platinum 10%/Rhodium/Platinum -50 - 0 ± 2.5 -58 - 32 ± 4.5
0 - 100 ± 1.8 32 - 212 ± 3.2
100 - 450 ± 1.3 212 - 842 ± 2.3
450 - 1760 ± 0.9 842 - 3200 ± 1.6
B Platinum 30% - Rhodium/Platinum 6% - Rhodium 200 - 400 ± 5.0 392 - 752 ± 9.0
400 - 1000 ± 2.0 752 - 1832 ± 3.6
1000 - 1820 ± 1.0 1832 - 3308 ± 1.8
N Nickel-Chrome-Silicon/Nickel-Silicon 0 - 330 ± 0.4 32 - 626 ± 0.7
330 - 1100 ± 0.3 626 - 2012 ± 0.5
1100 - 1300 ± 1.5 2012 - 2372 ± 2.7

Термометры сопротивления Диапазон Погрешность Диапазон Погрешность
Платиновый термометр сопротивления Pt100 -200 - 850 ± 0.3 -392 -1562 ± 1.0
Термопара :Линеаризация с BS 4937. Выборочно ITS 90 или IPTS68
Платиновый термометр сопротивления Pt100 : Линеаризация с BS1904 (1984).DIN43760 (1980) Погрешность линеаризации
0.1% от считывания для Класса А, 38.5 Ω F.I
Ток возбуждения : 0.5мА(Входное значение), 200мкА – 2мА(Выходное значение)
Компенсация холодного спая: Внешняя (Pt100), Внутренняя, Температура замерзания воды. Погрешность +/-0.2°C при 23°C
Линейное изменение сигнала Полностью программируемое непрерывное и ступенчатое
Пошаговое изменение сигнала 5 точек с функцией полного регулирования нуля
Приемник Tx функция 4-20мА
Преобразование сигнала Любой входной сигнал преобразовывается в выходной
Двойное считывание Показания измерения и источника отображаются одновременно

Общие технические характеристики

Параметр Значения
Источник питания 220/230В или 115/110В, переменный ток 50 или 60Гц
Стабильность 100ppm/ °C, диапазон 0 - 40°C
Батарея Сменная NiMHd – Внутреннее зарядное устройство
Дисплей ЖКИ точечный матричный, 1строка по 20 символовx12мм, буквенно-цифровой
Корпус Ударопрочный строительный полимер
Размеры 273 x 248 x 178мм
Вес 4.5кг
Наименование Количество
Калибратор технологического контроля и термопары TE7050 1
