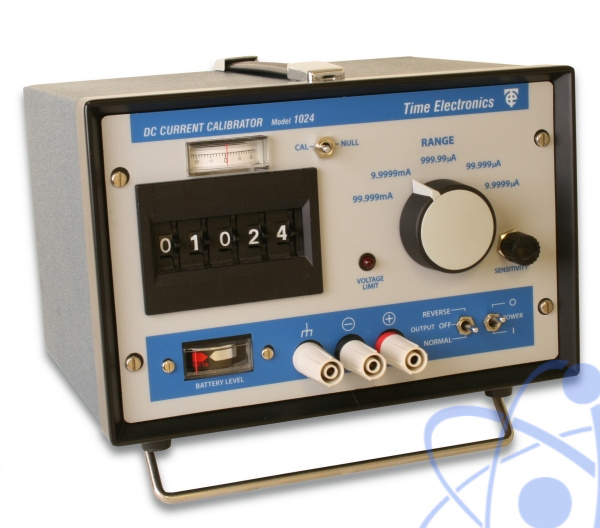

TE1024 — калибратор постоянного тока с измерением нуля

Производитель

Time Electronics

Артикул

32102

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение калибратора постоянного тока с измерением нуля TE1024:

Модель Time Electronics 1024 служит для создания точного выходного тока для калибровки и испытаний с уровнем сигнала от наноампер до 100 мА.

К возможным областям применения относятся калибровка и проверка токовых датчиков-преобразователей; калибровка линейности цифровых и электронных измерителей тока; параметрические измерения полупроводников, например, напряжение проводимости диодов при определенных уровнях тока.

Описание калибратора постоянного тока с измерением нуля TE1024:

Нужное выходное значение напряжения задается с помощью наборных дисков на передней панели TE1024. Полярность задается с помощью переключателя.

Система балансировки нуля позволяет использовать калибратор TE1024 для точного измерения тока, дополнительно к основному функциональному назначению. Операция сводится к подаче выходного тока калибратора в противоположном, по отношению к измеряемому, направлении; разница между ними отображается в центральной чувствительной области дисплея измерения нуля калибратора. При нулевом результате падения напряжения на TE1024 не происходит.

В качестве источника опорного сигнала используется прецизионный стабилитрон (диод Зенера), сигнал от которого направляется на усилитель-инвертор на полевых транзисторах, работающий в режиме стабилизации с обратной связью. Температурный коэффициент < 10 РРМ/°С используемых в конструкции тонкопленочных металлических резисторов, позволяет сохранять точность и стабильность параметров начальной калибровки.

Калибратор TE1024 рассчитан как на батарейное, так и на сетевое питание. Если калибратор TE1024 подключен к сети электропитания, то питание его осуществляется от сети, а аккумуляторная батарея автоматически подзаряжается от встроенного в калибратор сетевого адаптера/зарядного устройства. При отключении от сети калибратор TE1024 переходит на батарейное питание. Состояние (заряд) батареи отображается на индикаторе заряда, расположенном на передней панели. Индикатор также служит для информации о статусе работ. Минимальная риска индикатора свидетельствует о необходимости подзарядки батареи.

Особенности калибратора постоянного тока с измерением нуля TE1024:

выход постоянного тока до100 мА
погрешность выхода 0,02%
стабильность 10 РРМ/час
установка нуля батарейное / сетевое питание
портативность

Технические характеристики калибратора постоянного тока с измерением нуля TE1024:

Параметр		Значения
Выходное напряжение		15 В от свежих батарей или при питании от сети; 11 В при минимально допустимом заряде батарей
Нестабильность выхода (при изменении нагрузки)	Режим нагрузки	лучше 5 РРМ/вольт
	Режим источника	лучше 5 РРМ/вольт
Полярность выхода		переключаемая с помощью трехпозиционного селектора на передней панели. Центральное положение «off» (отключено) создает разомкнутую цепь на выходных клеммах
Оповещение о выходе за допуск		индикатор на лицевой панели информирует о недостаточном напряжении возбуждения
Стабильность выхода	Температурная	< 30 РРМ/°С (при температуре среды 0 ÷ 50°С)
	Полугодовая	< 75 РРМ
	Часовая	< 10 РРМ (при постоянной температуре)
Чувствительность нуля		регулируемая в пределах ± 25 мА ÷ ± 25 мкА полной шкалы с помощью органов управления на передней панели. Максимальное разрешение 0,5 мкА
Питание		напрямую от сети переменного тока или от встроенного комплекта NiCd аккумуляторов. Батареи автоматически заряжаются при подключении калибратора к сети. Возможно питание от внешнего комплекта батарей из 10 1,5 батарей типа «D», устанавливаемых на штатное место источника питания. Доступ к отсеку установки батарей осуществляется с задней панели калибратора.
Габаритные размеры		215 х 175 х 190 мм
Вес		3,3 кг

Воспроизведение тока

Параметр	Шаг установки	Погрешность ± (% установки + % диапазона )
0 ÷ 9,9999 мкА	0,1 нА	0,02 ± 0,005 ± 0,2 нА
0 ÷ 99,999 мкА	1 нА	0,02 ± 0,005 ± 0,2 нА
0 ÷ 999,99 мкА	10 нА	0,02 ± 0,005 ± 0,2 нА
0 ÷ 9,9999 мА	100 нА	0,02 ± 0,005 ± 0,2 нА
0 ÷ 99,999 мА	1 мкА	0,02 ± 0,005 ± 0,2 нА
