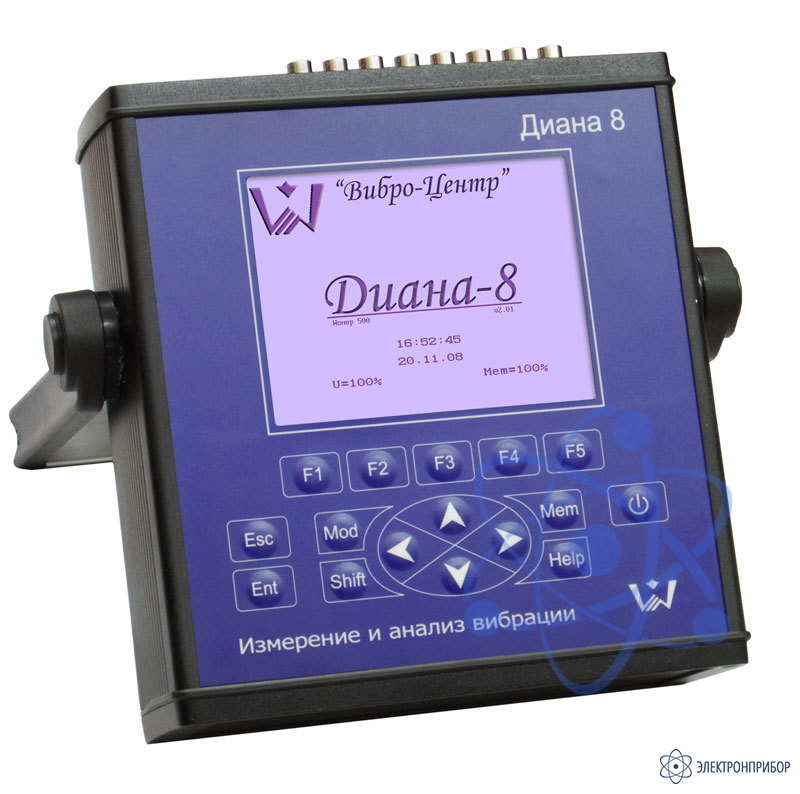

Технические характеристики анализатора Диана-8:
| Число каналов контроля вибрации |
8 (4) |
| Максимальная частота опроса на один канал (при 8 каналах), кГц |
20 |
| Разрешение спектров, линий |
до 6400 |
| Размер ЖКИ экрана, точек |
240 х 320 |
| Диапазон частот датчиков ВК-310, Гц |
5 - 5 000 |
| Время работы от аккумуляторов, час |
4 |
| Диапазон рабочих температур, град |
-20 - +60 |
| Размеры прибора, мм |
65 х 185 х 260 |
| Вес прибора без датчиков, кг |
3 |
Для удобства и оперативности работы в приборе кроме режима синхронной регистрации и обработки реализованы дополнительные алгоритмы, удобные для практического применения. В состав этих алгоритмов входят: многоплоскостная балансировка с использованием лазерного отметчика фазы, расчет амплитуды и фазы гармоники, расчет спектра огибающей вибросигнала, орбита, расчет мощности в полосе частот, определение частот собственного резонанса конструкций, маршрутная технология проведения измерений.
В состав поставки прибора Диана-8 входит программное обеспечение вибрационной диагностики "Атлант". При помощи этой программы осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства про-странственной визуализации многомерных колебаний, что является уникальным преимуществом многоканальных приборов синхронной регистрации.
Для удобства работы, в состав программного обеспечения "Атлант" включены:
- Экспертная система диагностики и поиска дефектов вращающегося оборудования;
- Система диагностики дефектов подшипников качения по спектрам огибающей вибросигнала;
- Язык написания диагностических правил "Паллада", при помощи которого пользователь может формализовать и использовать в автоматизированной диагностике все свои наработки.
Соотношение цены и функциональных возможностей комплекса: прибор Диана-8 + ПО "Атлант", делают его приобретение выгодным и эффективным шагом к созданию или совершенствованию системы диагностики оборудования Вашего предприятия.
