Описание толщиномера А1270:
ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.
Назначение толщиномера А1270:
- Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
- Оценка степени анизотропии проката
Особенности толщиномера А1270:
ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании "Акустические Контрольные Системы".
Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели.
Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.
- маленькие размеры и вес прибора и преобразователей
- расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
- различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
- работа без применения контактной жидкости
- различные режимы работы прибора: измерение, обзор, настройка
- легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
- автоматическая настройка основных параметров преобразователя при калибровке
- память на 19800 измерений
- корреляционная обработка сигналов
- конструкция прибора по IP65
Режимы работы толщиномера А1270:

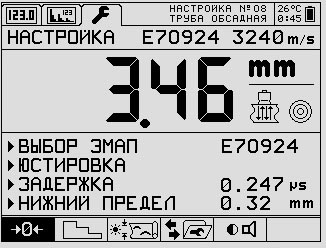

Режим НАСТРОЙКА
Осуществляется настройка под разные типы преобразователей, юстировка и калибровка прибора, установка параметров алгоритмов и аппаратуры, установка параметров материала, формирование конфигураций, их сохранение и выбор.

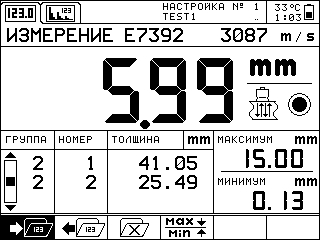

Режим ИЗМЕРЕНИЕ
В данном режиме обеспечивается:
- измерение толщины;
- определение максимального и минимального значений толщины из ряда измерений;
- запись результатов измерения толщины в память прибора;
- коррекция ранее записанных в память результатов;
- очистка памяти измерений.
Для измерения толщины используется автоматизированный алгоритм, который без вмешательства оператора подстраивает усиление, выбирает способ измерения и разрядность представления информации. Для оперативного анализа на экране прибора выводится вся необходимая информация: способ измерения толщины (пороговый или АКФ), индикация уровня сигнала, общая информация о параметрах контроля, текущий результат измерения, а также ранее записанные результаты измерений.

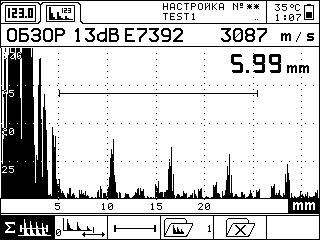

Режим ОБЗОР
Данный режим предназначен для измерения толщины с одновременным наблюдением за формой эхо-сигналов. Это позволяет повысить достоверность измерения толщины и проводить анализ в сложных случаях.
В данном режиме обеспечивается:
- измерение толщины с использованием выбранного способа;
- выбор одного из трех способов измерения толщины (пороговый, по двум эхо-сигналам, АКФ);
- реализация функции ЛУПА при одновременном представлении сигналов в недетектированном виде;
- запись в память прибора А-Сканов сигнала со всеми сопряженными данными (кадров);
- работа с ранее записанными в память приборов кадрами (просмотр, очистка).
Удобный интерфейс пользователя с возможностью быстрого переключения между режимами и быстрым доступом к настройкам и функциям значительно облегчает настройку и работу с прибором, в то же время расширяя возможности контроля.
