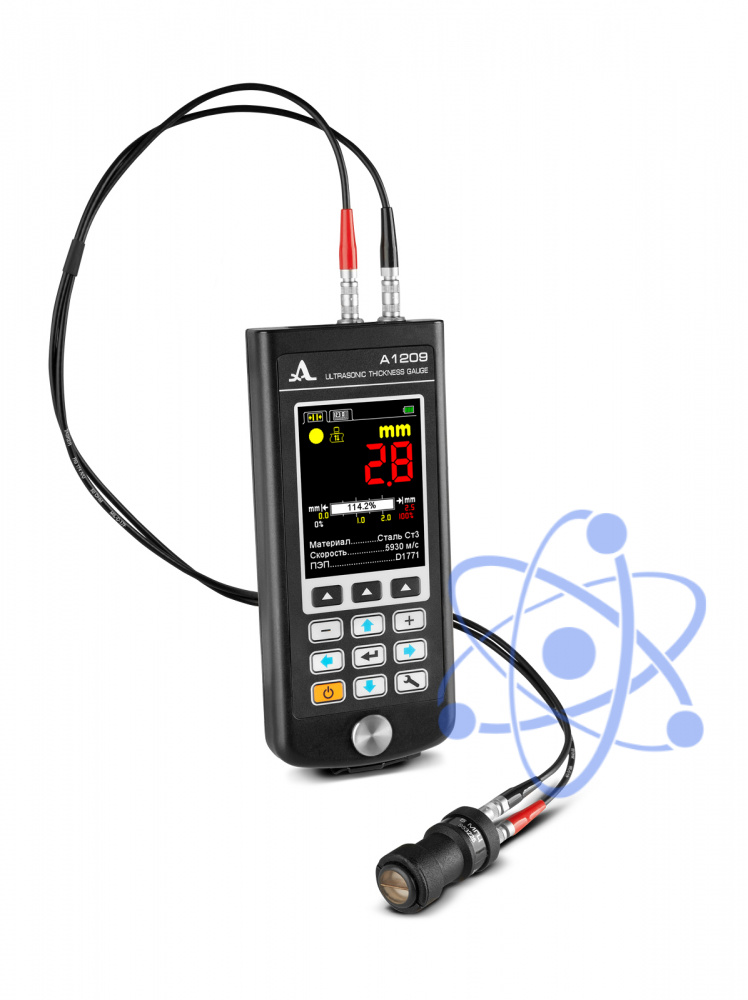

Описание ультразвукового толщиномера А1209:

Ультразвуковой толщиномер А1209 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов с гладкими или грубыми и корродированными поверхностями. Поддерживает работу со всей линейкой раздельно-совмещенных преобразователей в диапазоне от 4 до 10,0 МГц. Имеет встроенную память на 50 000 измерений.

Назначение ультразвукового толщиномера А1209:

Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм.

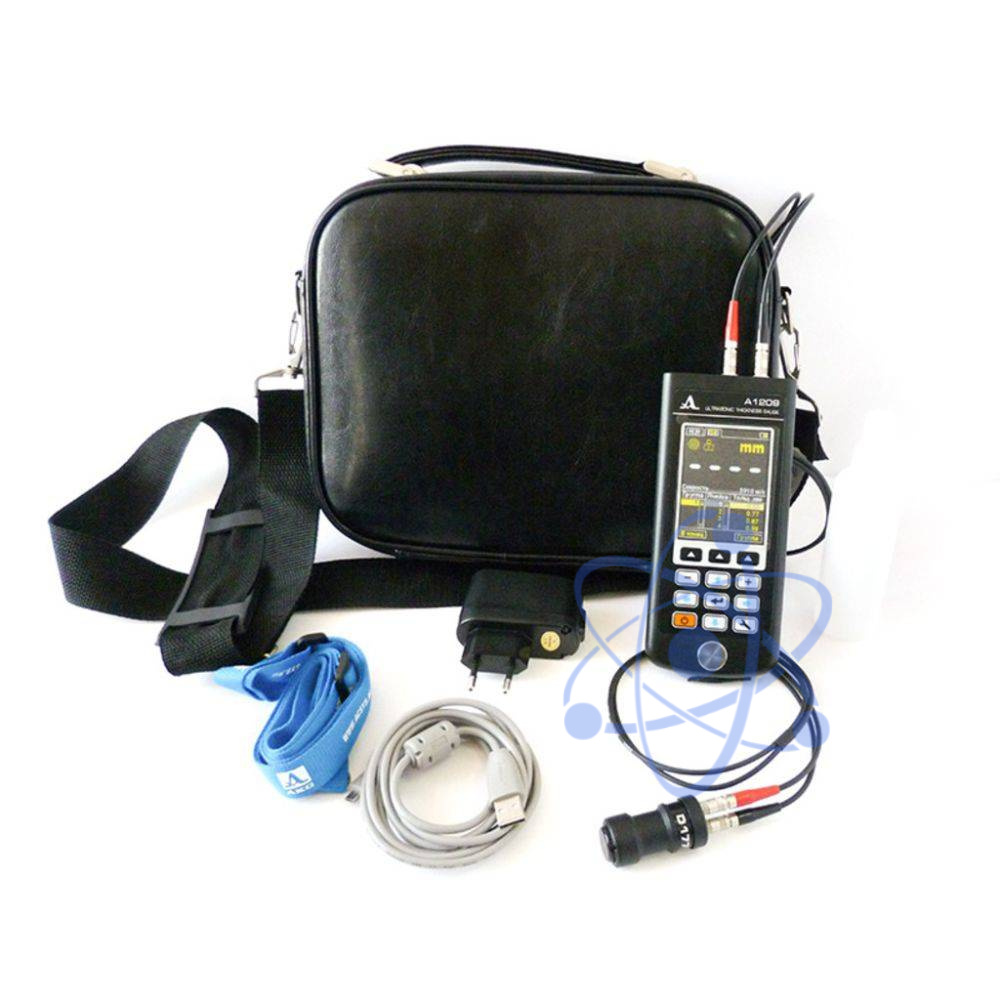

Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями. В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах.

Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30°С до + 50°С. Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователем П112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С.

Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд - до+350 °С).

Особенности ультразвукового толщиномера А1209:

• Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
• Встроенный литиевый аккумулятор.
• Время непрерывной работы 9 ч.
• Большой, информативный, цветной TFT дисплей.
• Дискретность индикации измерений 0,01 или 0,1 мм.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Энергонезависимая память на 50000 измерений.
• Звуковая и виброиндикация.
• Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
• Передача данных на ПК через USB кабель.
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы ультразвукового толщиномера А1209:

Режим НОРМА

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

• Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
