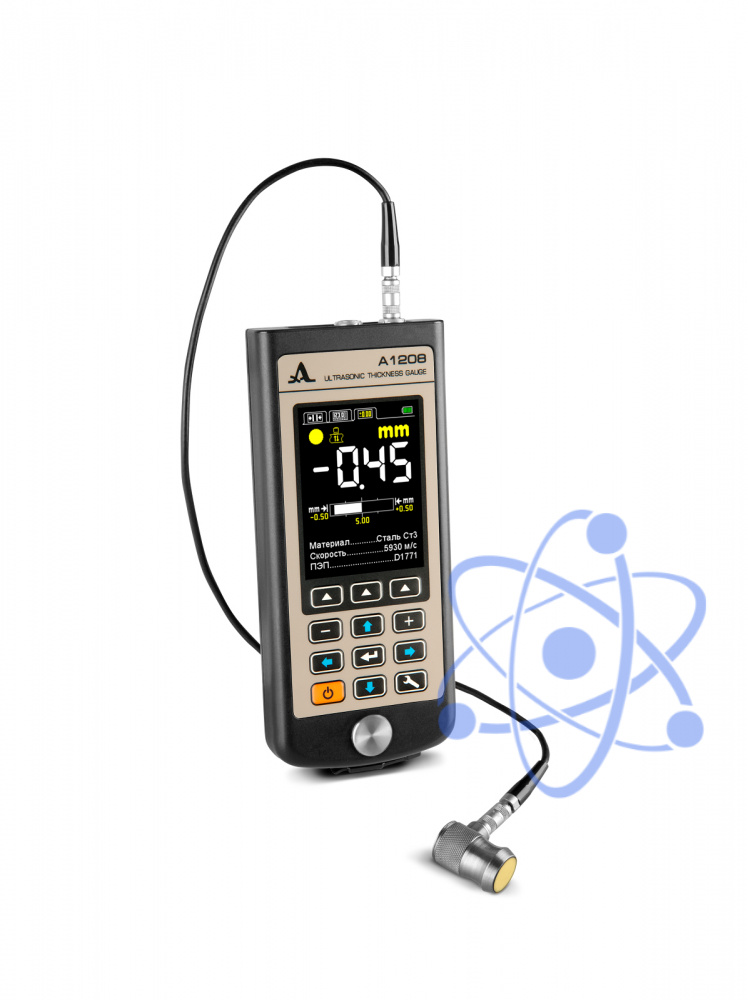

А1208 — ультразвуковой толщиномер

А1208 — ультразвуковой толщиномер

А1208 — ультразвуковой толщиномер


Производитель:
Прочие
Межповерочный интервал:
12 мес.
Реестр ГСИ РК:
до 18.04.2017 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание ультразвукового толщиномера А1208:

Отличительными особенностями ультразвукового толщиномера А1208 являются: использование износоустойчивого совмещенного преобразователя в диапазоне толщин от 0.7 до 300 мм и раздельно-совмещенного преобразователя позволяющего определять места язвенной коррозии, а также возможность работы в широком диапазоне температур (от -30 до +50°C).

Назначение ультразвукового толщиномера А1208:

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от - 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями. Использование раздельно-совмещенного преобразователя D2763 10A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от - 30°С до + 50°С.

Особенности ультразвукового толщиномера А1208:

  • Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
  • Встроенный литиевый аккумулятор.
  • Время непрерывной работы - 9 ч.
  • Большой, информативный, цветной TFT дисплей.
  • Дискретность индикации измерений 0,01 или 0,1 мм.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Энергонезависимая память на 50000 измерений.
  • Звуковая и виброиндикация.
  • Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
  • Передача данных на ПК через USB кабель
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы ультразвукового толщиномера А1208:

Режим НОРМА.

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

  • Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
  • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
  • Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ.

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

  • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
  • Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим ДОПУСК.

Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

Особенности:

  • Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
  • Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
  • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
  • Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак "плюс", значит объект контроля толще номинала на указанное значение, если знак "минус" - тоньше.
  • Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.

Технические характеристики ультразвукового толщиномера А1208:

Диапазоны измеряемых толщин (по стали):
-преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
-преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
Основная погрешность измерений толщины Х, мм, не более:
- при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
Дискретность измерения толщин (изменяемая):
- в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
- в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
Номинальное напряжение питания, В 3,7
Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
Тип дисплея Антибликовый, цветной TFT
Время непрерывной работы 9 ч
Габаритные размеры электpонного блока 161x70x24 мм
Масса электронного блока 210 г
Условия эксплуатации:
- температура воздуха от - 30°С до + 50°С
- относительная влажность воздуха при температуре +35 °С, не выше 95%
Наименование Количество
1 A1208 - электронный блок ультразвукового толщиномера со встроенным аккумулятором 1
2 Кабель LEMO-LEMO одинарный 1,2 м 1
3 Преобразователь S3567 2.5A0D10CL 1
4 Сетевой адаптер 220 В-USB 1
5 Кабель USB A-Micro B 1
6 Компакт диск с документацией и ПО 1
7 Чехол Т12 1
8 Гель УЗ -30°C...+100°C, 0,1 кг 1
9 Сумка Т12 1
