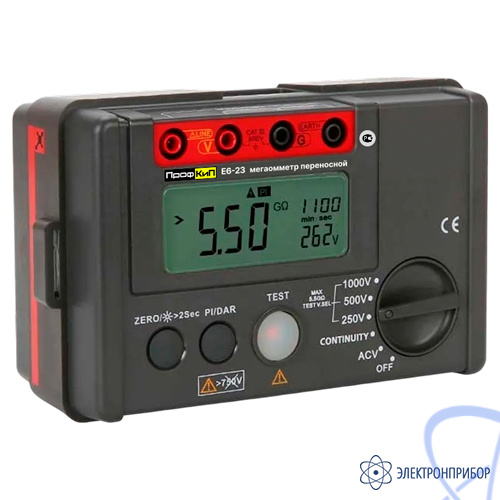

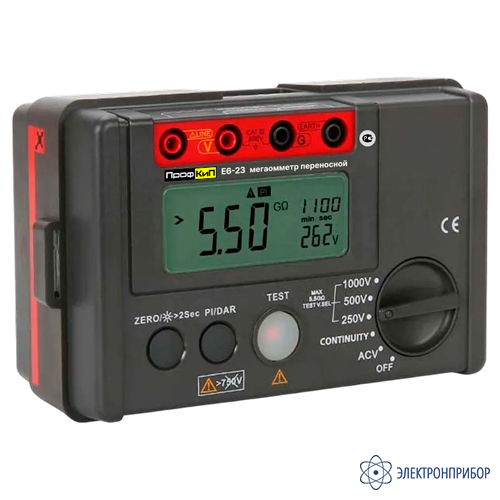

Назначение мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
Мегаомметры цифровые переносные ПрофКиП Е6-23 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов.
Особенности мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
- номинальное испытательное напряжение: 500/1000/2500 В;
- диапазон измерения сопротивления изоляции: 0,01 МОм … 20 ГОм;
- измерение напряжения переменного тока 750 В;
- определение дополнительных характеристик изоляции (DAR и PI);
- ток короткого замыкания <2 мA;
- автоматическая настройка диапазона;
- автоматический расчет удельного сопротивления;
- высокая точность;
- защита от перегрузки;
- подсветка дисплея;
- фиксация показаний;
- индикатор разряженной батареи.
Принцип действия мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
