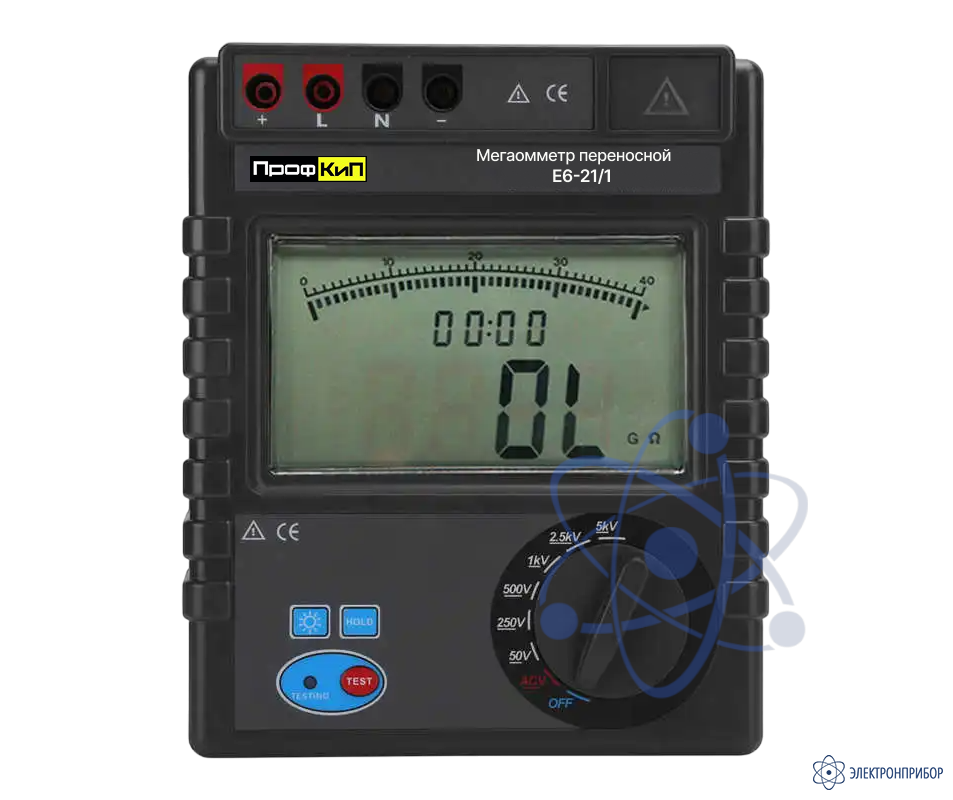

Назначение мегаомметра цифрового (50В ... 5000В) ПрофКиП Е6-21/1:
Мегаомметры цифровые переносные ПрофКиП Е6-21/1 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети.
Используется при проверке качества изоляции намоточных узлов, при контроле сопротивления изоляции проводов, кабелей, токоведущих шин относительно корпуса приборов или защитного заземления.
Особенности мегаомметра цифрового (50В ... 5000В) ПрофКиП Е6-21/1:
- номинальное испытательное напряжение: 50/250/500/1000/2500/5000 В;
- диапазон измерения сопротивления изоляции: 0,01 МОм … 1000 ГОм;
- измерение напряжения переменного тока 750 В;
- максимальный ток в замкнутой цепи 2 мА;
- одновременное отображение сопротивления изоляции, времени тестирования и выходного напряжения на экране;
- высокая точность измерения;
- графическая шкала;
- ЖК-дисплей: 4 разряда;
- функция автоматического отключения;
- подсветка дисплея;
- фиксация показаний;
- индикатор разряженной батареи.
Принцип действия мегаомметра цифрового (50В ... 5000В) ПрофКиП Е6-21:
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
