Описание комплекта измерителя параметров изоляции, многофункционального тестера и указателя напряжения MIT525/MFT1825/VF2:

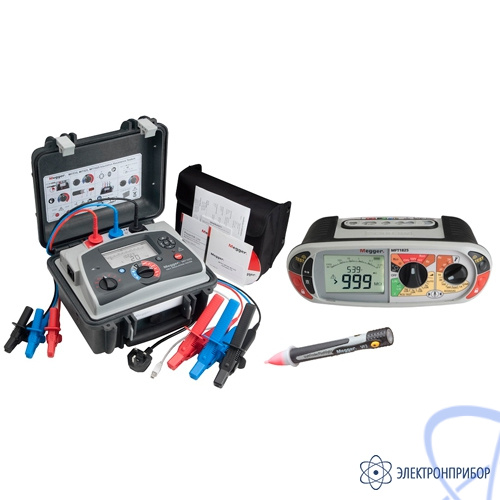

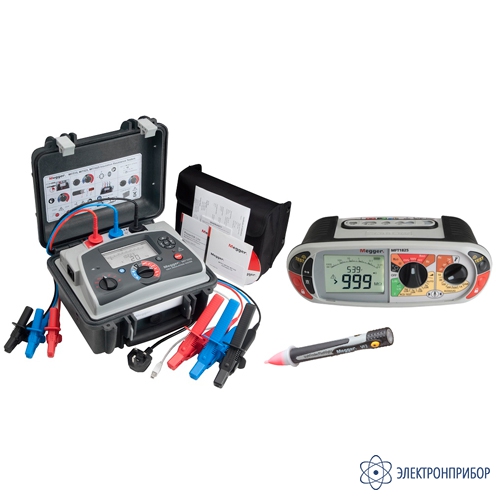

Комплект MIT525/MFT1825/VF2 состоит из измерителя параметров изоляции MIT525/2-EU, многофункционального тестера MFT1825 и указателя напряжения VF2.
Описание тестера сопротивления изоляции MIT525/2-EU:
Тестер сопротивления изоляции MIT525/2-EU меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.
Повышенная производительность MIT525/2-EU основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.
Прочный корпус MIT525/2-EU обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором. Крышка корпуса MIT525/2-EU является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции – модель соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.
В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
Удобство и простота работы MIT525/2-EU обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов.
Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный интерфейс для USB-устройств (тип В) используется для безопасной передачи данных в ПО PowerDB / Pro – расширенные Advanced и простые Lite программные средства управления ресурсами.
Функции и возможности тестера сопротивления изоляции MIT525/2-EU:
- Максимальное сопротивление изоляции 20 TΩ (10 кВ);
- Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR;
- Работа с разряженной батареей с питанием от линии/сети;
- Быстрая зарядка литий-ионной батареи – до 6 часов непрерывных испытаний (5 кВ);
- Специальная функция вольтметра (от 30 В до 660 В);
- Категория безопасности CATIV 600 В
- Большой ЖК-дисплей с автоматической подсветкой;
- Фильтр защиты от помех – подавление шума до 3 мА;
- Возможность работы на высоте до 3000 м над уровнем моря.
Дополнительные функции тестера сопротивления изоляции MIT525/2-EU:
- Функции тестирования диэлектрического разряда (DD), испытаний при ступенчатом SV и линейном (ramp) изменении напряжения;
- Увеличенная память данных с привязкой ко времени/дате и вызовом на экран;
- Часы реального времени;
- Выгрузка данных из памяти через изолированный USB (тип В) интерфейс (USB-кабель к PC);
- Программные средства управления ресурсами PowerDB Lite.
Назначение многофункционального тестера MFT1825:
Многофункциональный тестер MFT1825 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:
- Тест сопротивления изоляции при 250 В, 500 В и 1000 В;
- С защитой входа от цепей под напряжением до 600 В даже, когда испытание изоляции блокировано;
- Измерение сопротивления при проверке целостности цепи при 200 мА или 15 мА;
- Выполняется автоматически – нет необходимости нажимать кнопку TEST, таким образом, освобождаются обе руки для удерживания щупов;
- Измерение сопротивления до 100 kΩ;
- С быстродействующим звуковым сигнализатором целостности цепи и выбираемыми порогами срабатывания зуммера;
- Двухпроводное тестирование контура короткого замыкания;
- Тестирование без срабатывания УЗО и при больших токах;
- Испытание цепей фаза-фаза;
- Определение ожидаемого тока короткого замыкания до 20 кА;
- Испытание УЗО, включая: Тип AC, A, S и программируемые УЗО; ½ x I, 1 x I, 2 x I и 5 x I; 3-х фазные УЗО; Быстрый тест при линейном изменении напряжения; Процедура автоматического тестирования; Отображение напряжения короткого замыкания (прикасания);
- Измерение сопротивления на землю: 2-х полюсное; 3-х полюсное.
Прибор MFT1825 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.
Уникальный современный дизайн прибора MFT1825 позволяет его эксплуатировать, когда он стоит на полу или подвешен у пояса оператора с помощью поставляемого наплечного ремня, либо удерживать его во время работы одной рукой. Двойные кнопки TEST и LOCK – по одной паре с каждой стороны – обеспечивают легкую работу с прибором как левой, так и правой рукой.
Использование кодированных цветом поворотных органов управления обеспечивает легкость и простоту выбора диапазона. Это также снижает риск использования неверной функции или диапазона. В тестере MFT1825 используется запатентованный компанией Megger большой, легкочитаемый дисплей с подсветкой и цифровой/аналоговой (в виде дугообразной шкалы) формами индикации данных. Аналоговая форма обеспечивает индикацию флуктуирующих показаний, а цифровая – возможность регистрации точных результатов. Этот двойной дисплей показывает параметры тестирования одновременно с измеряемой величиной, например, выходным напряжением при испытании изоляции или значением сопротивления в MΩ.
Визуальные и звуковые предупреждения об опасных ситуациях являются главными при тестировании высокоэнергетических систем. Тестер MFT1825 включает в себя полную защиту входа и функции предупреждения при появлении напряжения опасной величины. Если имеется напряжение в цепи во время измерения сопротивления изоляции или контроля целостности, то его величина отображается на экране. Если оно превышает безопасный уровень, то дальнейшее испытание блокируется, и выдаются предупреждающие звуковые сигналы, обеспечивая дополнительный уровень безопасности.
Защищенный и полностью соответствующий всем требованиям Координирующего документа 60364 на основе ряда стандартов, включая VDE 0100 и BS7671, новый тестор MFT1825 реализует все самые современные технологии измерения в компактном легком исполнении, полностью защищенном и применимом, как для однофазных, так и трехфазных электрических установок.
Новые функции включают в себя: двухпроводную технологию тестирования контура короткого замыкания без срабатывания УЗО, полное тестирование УЗО в том числе и типа В, а также самый современный бесконтактный способ измерения сопротивления на землю.
Тестер MFT1825 предназначен для использования в жестких условиях эксплуатации и имеет исключительно высокий уровень надежности. Он имеют резиновое покрытие корпуса для дополнительной защиты и лучшего удерживания прибора. Класс защиты прибора от пыли и влаги – IP54, а уровень безопасности CAT IV по EN61010.
Тестер MFT1825 имеет одну из лучших в классе защиту входа от ошибок коммутации и переходных напряжений, что не обеспечивают другие тестеры.
Работа с прибором MFT1825 наглядна и проста – он не имеет никаких скрытых меню или трудных для понимания экранов.
Тесты выбираются легко, используя поворотные переключатели с цветной кодировкой, а результаты испытаний отображаются на высококонтрастном двойном дисплее с подсветкой.
В стандартную комплектацию тестера MFT1825 входит 3-х проводной испытательный кабель и силовой соединительный кабель, коммутируемый щуп для быстрого и простого выполнения тестирования, а также полный сертификат калибровки на 12 месяцев и 3-х летняя гарантия. Весь комплект прибора размещен в прочном формованном корпусе с отделением для дополнительных принадлежностей, например, испытательного комплекта для измерения сопротивления на землю, включающего в себя 2 стержня и 3 длинных испытательных провода.
Особенности многофункционального тестера MFT1825:
- Простота выбора тестов, обозначенных цветом, и легкость использования благодаря большому яркому дисплею с подсветкой;
- Двухпроводное тестирование контура короткого замыкания без срабатывания УЗО для быстрого получения воспроизводимых результатов;
- Индикация порядка чередования фаз для проверки вращающихся машин;
- Тестирование без заземления 3-хфазных УЗО и УЗО типа В для промышленного применения;
- 3-х зажимное измерение сопротивления заземления и бесстержневое тестирование для измерения сопротивления;
- Уровень безопасности CAT IV по EN61010 и прочный корпус исполнения IP54.
Назначение детектора напряжения переменного тока VF2:
Детектор напряжения VF2 – компактный, карандашного типа прибор для определения наличия напряжения переменного тока в пределах от 100 В до 600 В при частоте 50 или 60 Гц. Детектирование напряжения осуществляется емкостным методом с сигнализацией наличия напряжения. Детектор VF2 имеет дополнительное предупредительное звуковое сигнализирующее устройство, включающееся одновременно с красным светодиодом.
Области применения детектора напряжения переменного тока VF2:
Детектор напряжения VF2 может использоваться для определения наличия напряжения переменного тока в штепсельных розетках, переключателях, автоматических выключателях, предохранителях, источниках света, проводах и кабелях. VF2 также может определять обрывы в проводниках путем трассировки вдоль кабеля от источника напряжения до того места, где индикатор больше не горит, а также идентифицировать перегорание предохранителя, пока он находится в тестируемой цепи.
Особенности детектора напряжения переменного тока VF2:
- Бесконтактное обнаружение напряжения переменного тока;
- Автоматическое предупредительное звуковое сигнализирующее устройство – зуммер;
- Яркий красный индикатор напряжения на конце;
- Встроенный яркий белый светодиодный фонарь;
- Предназначены для детектирования напряжения в штепсельных розетках или изоляции проводов;
- Соответствие нормам CAT III 1000 В.
