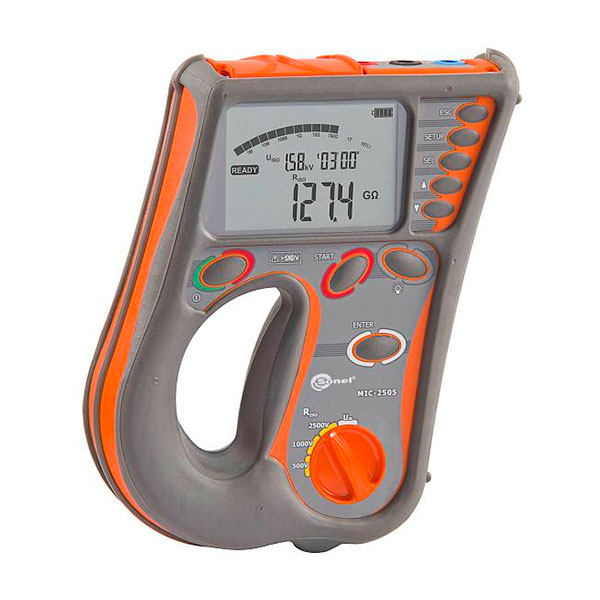

MIC-2510 — измеритель параметров электроизоляции

Реестр ГСИ РК

до 29.11.2018 г.

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

27463

Оригинальный прибор

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения измерителя параметров электроизоляции MIC-2510:

MIC-2510 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля.

MIC-2510 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Основные характеристики измерителя параметров электроизоляции MIC-2510:

измерительное напряжение до 2500 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В или установка произвольной величины 50...2500 В с шагом 10 В;
измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
постоянная индикация измеряемого сопротивления или тока утечки;
измерение многожильных кабелей с использованием адаптера AutoISO;
автоматическая разрядка емкости кабеля после окончания измерения изоляции;
измерение емкости кабеля (в процессе измерения сопротивления изоляции);
измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
низковольтное измерение активного сопротивления
контроль целостности электрических цепей;
измерение температуры окружающей среды с возможностью сохранения в память измерителя;
измерение напряжения переменного и постоянного тока;
сохранение результатов измерений в память (990 ячеек);
передача данных на ПК с использованием радиоканала или USB интерфейса.

Технические характеристики измерителя параметров электроизоляции MIC-2510:

Измерение напряжения переменного и постоянного тока (True RMS)
Диапазон	Разрешение	Основная погрешность
0,0...600 В	1 В	± (3% и. в. + 2 е. м. р.)
Диапазон частоты	45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: R_ISOmin=U_ISOnom/I_ISOnom...2,000 ТОм (I_ISOnom=1 мА)
Диапазон	Разрешение	Основная погрешность
0,0...999,9 кОм	0,1 кОм	± (3% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
1,000...2,000 ТОм	0,001 ТОм
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
Диапазон		Разрешение
50 В		50 ГОм
100 В		100 ГОм
250 В		250 ГОм
500 В		505 ГОм
1000 В		1,00 ТОм
2500 В		2,00 ТОм

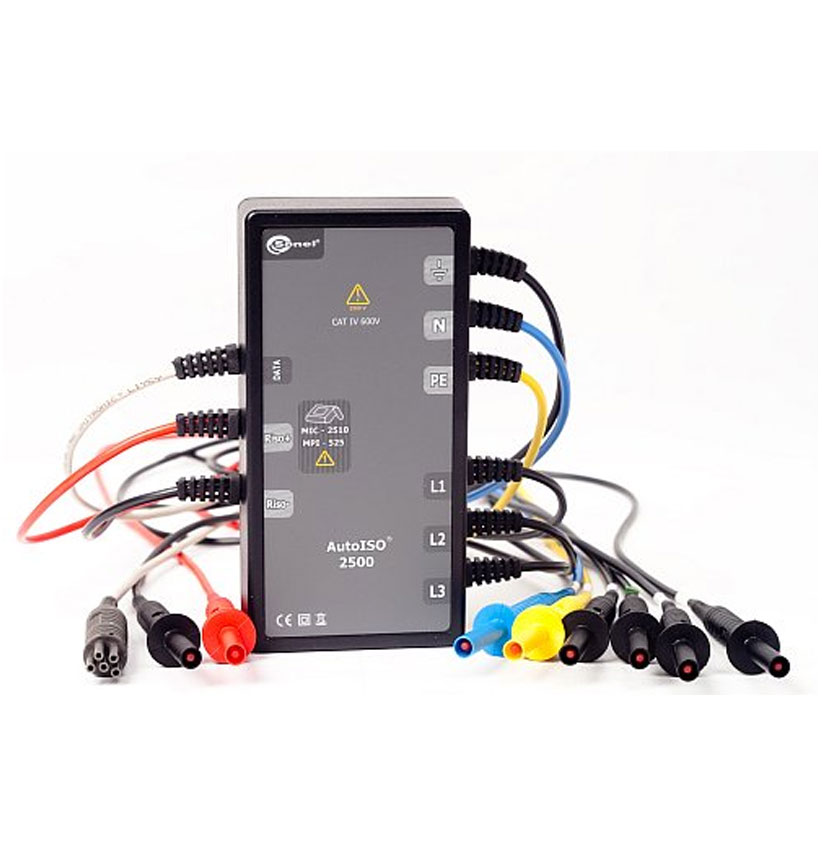

Измерение сопротивления изоляции с использованием адаптера AutoISO-2500
Диапазон	Разрешение	Основная погрешность
0,0...999,9 кОм	0,1 кОм	± (4% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	400 ГОм	± (8% и. в. + 20 е. м. р.)
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
Диапазон		Разрешение
100 В		100 ГОм
250 В		250 ГОм
500 В, 1000 B, 2500 B		400 ГОм
Внимание: Для значения сопротивления изоляции ниже R_ISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой: Где: R_ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя; U_ISOnom - номинальное напряжение измерения; I_ISOmax - максимальный ток преобразователя (1 мА).
Измерение емкости
Диапазон	Разрешение	Основная погрешность
1...999 нФ	1 нФ	± (5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ
Измерение только в процессе измерения R_ISO
Низковольтное измерение сопротивления. Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...999 Ом	1 Ом	± (4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках		8…16 В
Выходной ток при R<2 Ом		мин. 200 мA
Компенсация сопротивления измерительных проводников		Есть
Измерение двунаправленным током		Есть
Измерение активного сопротивления малым током
Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	± (2% и. в. + 3 е. м. р.)
200...999 Ом	1 Ом	± (4% и. в. + 4 е. м. р.)
Напряжение на разомкнутых измерительных проводниках		8…16 В
Выходной ток		> 10 мA
Звуковая индикация при сопротивлении		< 10 Ом ±10%
Компенсация сопротивления измерительных проводников		Есть
Измерение температуры
Диапазон	Разрешение	Основная погрешность
-40,0...99,9°C	0,1°C	не нормируется
-40,0...211,8°F	0,1°F	не нормируется
Для измерения используется дополнительный (внешний) датчик.
Дополнительные технические характеристики
Класс изоляции		двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности		IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529		IP54
Питание измерителя		пакет аккумуляторов SONEL L-1 NiMH 9,6 В
Габаритные размеры		260×190×60 мм
Масса измерителя		около 1,3 кг
Температура хранения		–20...+70° C
Рабочая температура		-10...+40° C
Память результатов измерений		990 ячеек, 11880 результатов
Интерфейс		USB или радиоканал OR-1

№	Наименование	Описание	Фото	Количество	Индекс
1	MIC-2510 - измеритель параметров электроизоляции	MIC-2510 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля.		1	WMRUMIC2510

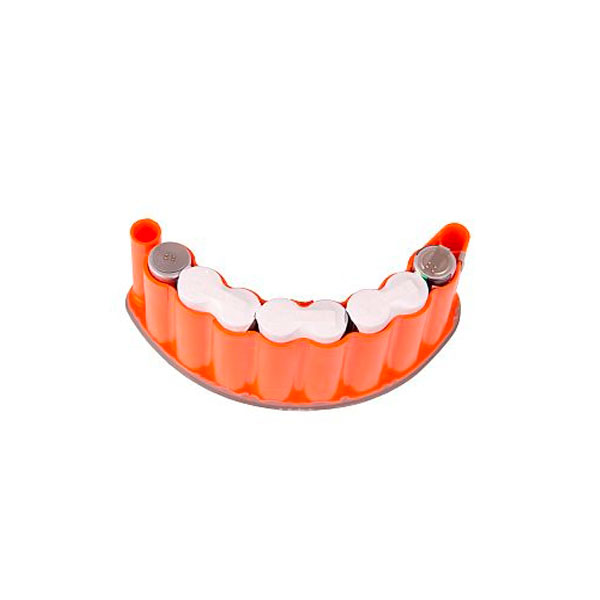

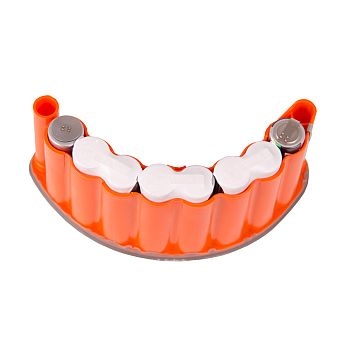

2	Аккумуляторная батарея NiMH SONEL-10 9,6V	Аккумуляторная батарея для измерителей SONEL типа MIC-2510, MIC-2505, MPI-505.		1	WAAKU10
3	Зажим «Крокодил» изолированный голубой К09 11 кВ	Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.		1	WAKROBU32K09
4	Зажим «Крокодил» изолированный красный К09 11 кВ	Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.		1	WAKRORE32K09
5	Зажим «Крокодил» изолированный черный К09 11 кВ	Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.		1	WAKROBL32K09

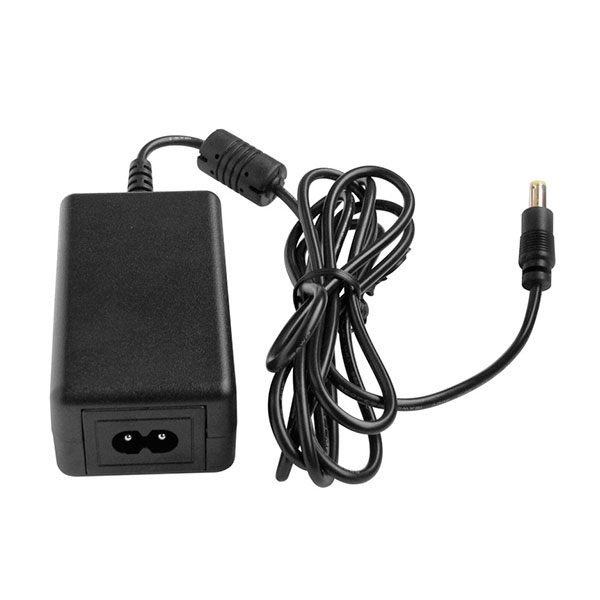

5	Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525.		1	WAZASZ7
6	Зонд острый с разъемом «банан» красный 5кВ	Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONREOGB2
7	Зонд острый с разъемом «банан» черный 5кВ	Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBLOGB2

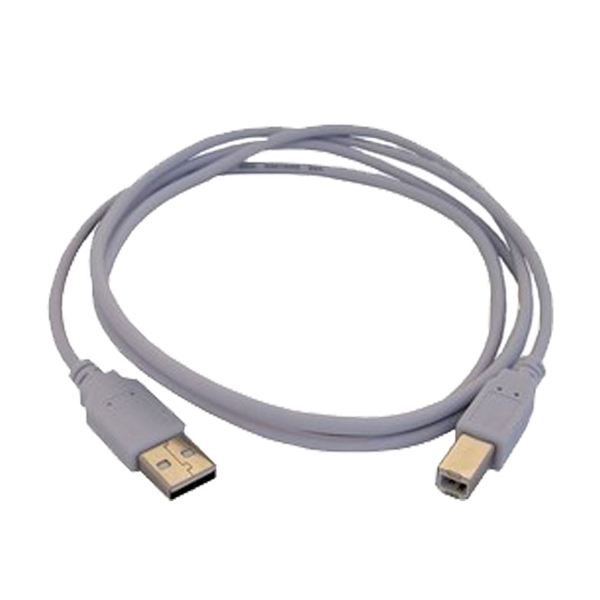

8	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB

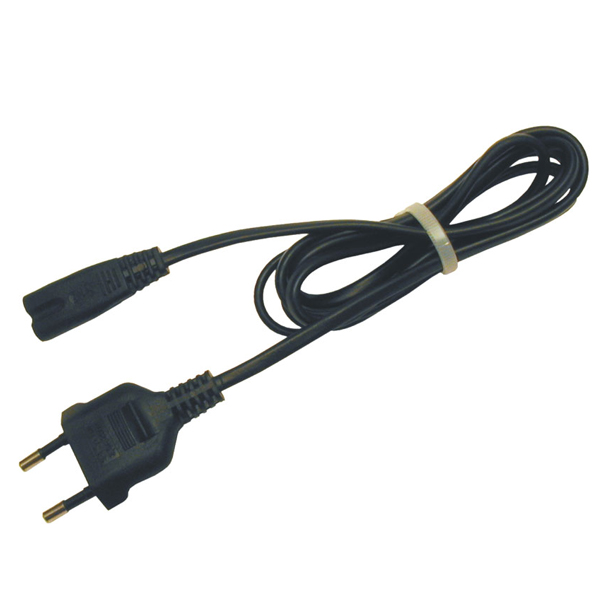

9	Кабель сетевой	Предназначен для зарядки аккумуляторов приборов.		1	WAPRZLAD230
10	Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой	Предназначен для прибора типа MIC-5000.		1	WAPRZ1X8BUBB
11	Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный	Предназначен для проведения измерений приборами MIC-5000, MPI-525.		1	WAPRZ1X8REBB
12	Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный	Предназначен для проведения измерений приборами MIC-5000, MPI-525.		1	WAPRZ1X8BLBB

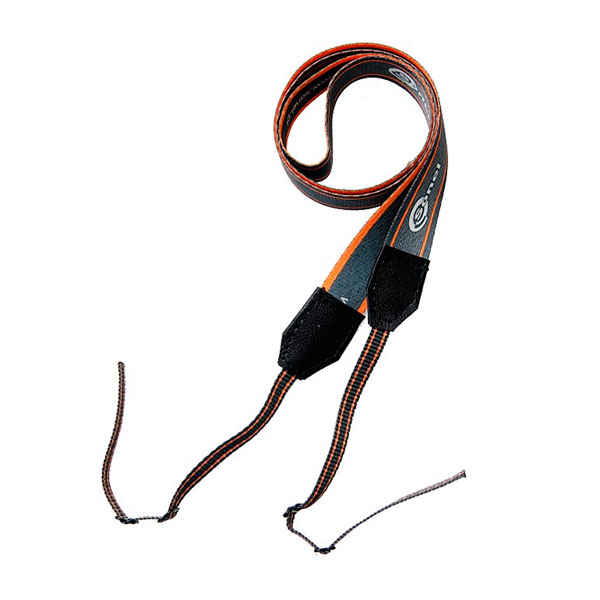

13	Ремень для переноски прибора	Ремень для переноски приборов типа MIC-2510, MIC-2505, MRU-20, MPI-505, MZC-305.		1	WAPOZSZE2
14	Футляр L4	Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505.		1	WAFUTL4
