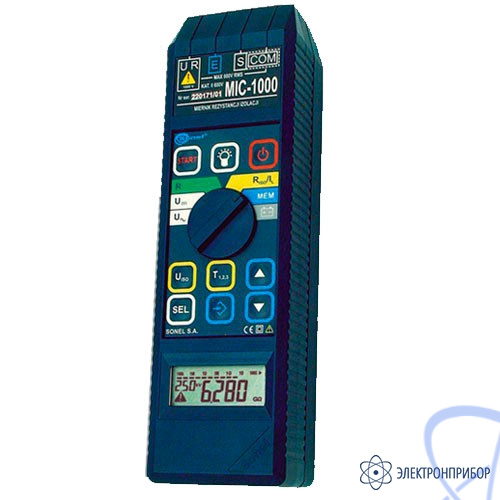

MIC-1000 — измеритель сопротивления — увлажненности и степени старения электроизоляции

Производитель

Sonel

Гарантия

36 мес

Артикул

20175

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения:

Прибор MIC-1000 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерения в памяти прибора и на компьютере позволяет контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.

Основные характеристики прибора MIC-1000:

измерение сопротивления изоляции до 110 ГОм;
измерительное напряжение от 50 до 1000 В с шагом 10 В;
проверка целостности цепи током до 200 мА;
вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
запоминание установленных значений измерительного напряжения и интервалов времени;
высокая точность;
автоматический выбор измерительных диапазонов;
отображение тока утечки;
автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
измерение напряжения переменного и постоянного тока;
память 990 результатов измерений;
передача данных в компьютер.

Основные технические характеристики измерителя MIC-1000:

Измерение сопротивления изоляции

Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50 ... 1000 В
Диапазон измерения: R_ISOmin=U_ISOnom/I_ISOmax ... 110 ГОм (I_ISOmax = 1 мА)

Диапазон	Разрешение	Основная погрешность
0,00 ... 99,90 кОм	0,01 кОм	± (3% и. в. + 20 ед. мл. разряда)
100,0 ... 999,0 кОм	0,1 кОм
1,000 ... 9,990 МОм	0,001 МОм
10,00 ... 99,90 МОм	0,01 МОм
100,0 ... 999,0 МОм	0,1 МОм
1,000 ... 9,990 ГОм	0,001 ГОм
10,00 ... 99,90 ГОм	0,01 ГОм
100,0 ... 110,0 ГОм	0,1 ГОм

Точность задания напряжения - 0 + 10% от установленных значений
Температурная стабильность напряжения не более 0,1%/°C
Количество интервалов времени измерения T₁, T₂ и T₃, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с.

Внимание: Для значения сопротивления изоляции ниже R_ISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

где:
R_ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
U_ISOnom - номинальное напряжение измерения
I_ISOmax - максимальный ток преобразователя (1 мА)

Текущее значение тока

Диапазон	Разрешение	Основная погрешность
0 ... I_pmax	Зависит от диапазона	-ΔI_-, +ΔI₊

где:
I_pmax - максимальный ток преобразователя, равный 1,2 ± 0,2 мА
-ΔI_-, +ΔI₊ - основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:

где:
U_ISO - напряжение измерения
R - значение сопротивления изоляции, отображённое на дисплее прибора
ΔR - основная погрешность измерения активного сопротивления, определённая для данного измерения

Измерение напряжения

Диапазон	Разрешение	Основная погрешность
0 ... 600 В	1 В	± (3% и.в. + 2 ед. мл. разряда)

Низковольтное измерение сопротивления

Диапазон	Разрешение	Основная погрешность
0,0 ... 99,9 Ом	0,1 Ом	± (2% и. в. + 3 ед. мл. разряда)
100,0 ... 399,9 Ом	0,1 Ом	± (4% и. в. + 3 ед. мл. разряда)

Звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом
Максимальное напряжение при разомкнутых зажимах - 9,6 В
Максимальный ток короткого замыкания при замкнутых зажимах - 200 мА

Дополнительные технические характеристики измерителя MIC-1000:

Наименование параметра	Значение
Габариты (Ш x В x Г)	230 х 67 х 68 мм
Масса	0,85 кг
Дисплей	жидкокристаллический, 4 цифры высотой 14 мм
Частота измерений для функции измерения R_ISO/I_L	около 1 измерения в секунду
Количество измерений R_ISO	мин. 2500
Номинальное напряжение сети	230 В, 50 Гц
Питание измерителя	пакет аккумуляторов типа SONEL NiCd 9,6 В
Температурный диапазон	-10 ... +40°C
Температура хранения	-20 ... +60°C
Время до самовыключения	300 секунд
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40

№	Наименование	Количество
1.	Прибор	1
2.	Зарядное устройство для аккумуляторов со штекером 3,5 мм	1
3.	Зажим «Крокодил» изолированный чёрный K01 (10 А)	1
4.	Футляр с ремнем	1
5.	Кабель специальный с четырёхконтактным разъёмом 1 кВ	1
6.	Провод измерительный 1,2 м с разъёмами типа «банан» чёрный	1
7.	Зажим «Крокодил» изолированный жёлтый K02 (20 А)	1
8.	Руководство по эксплуатации	1

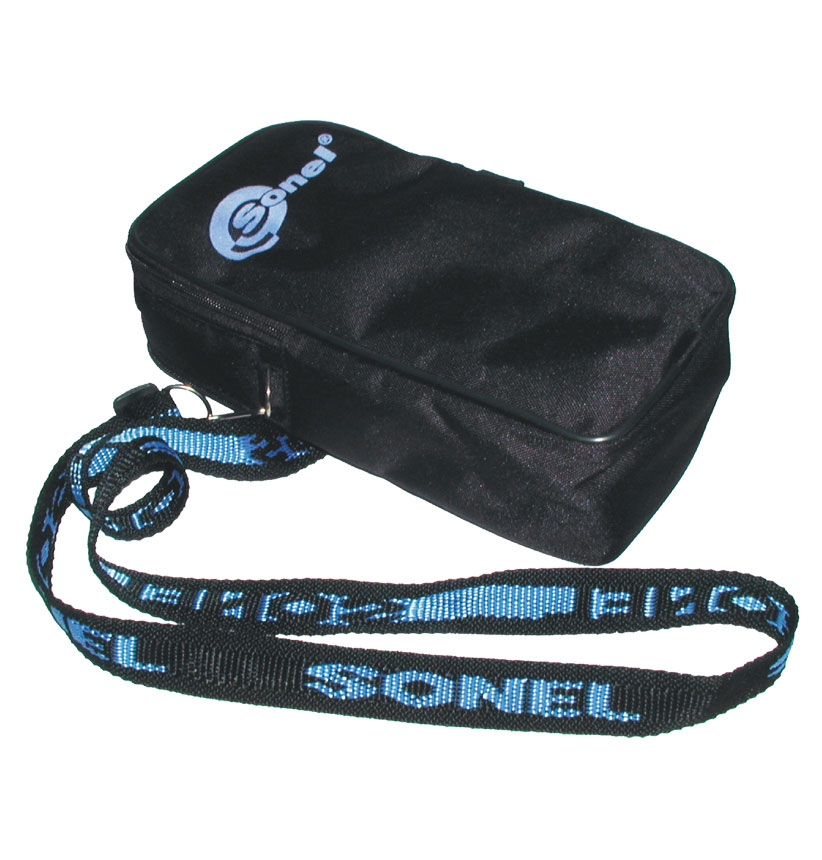

М13
