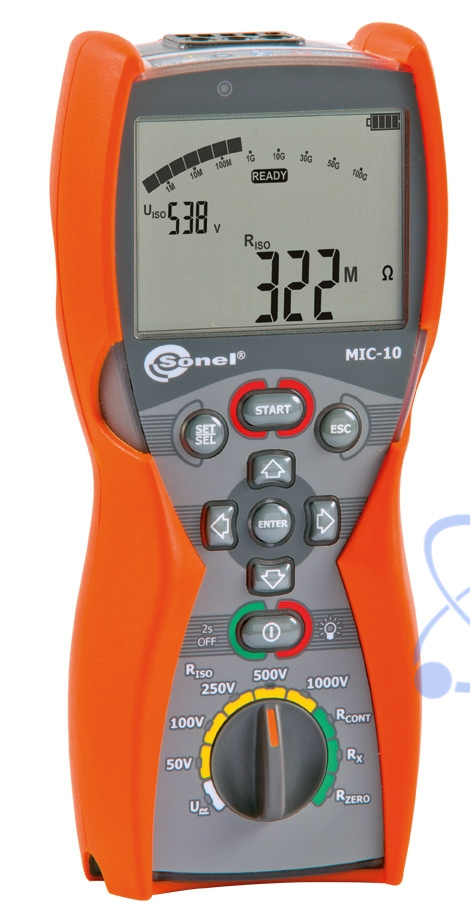

MIC-10 — измеритель параметров электроизоляции

Реестр ГСИ РК

до 29.11.2018 г.

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

27459

Оригинальный прибор

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения измерителя параметров электроизоляции MIC-10:

MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.

MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Основные характеристики измерителя параметров электроизоляции MIC-10:

измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В;
измерение сопротивления изоляции до 10 ГОм;
звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
постоянная индикация измеряемого сопротивления или тока утечки;
автоматическая разрядка емкости кабеля после окончания измерения изоляции;
измерение напряжения переменного и постоянного тока до 600 В;
измерение емкости кабеля (в процессе измерения сопротивления изоляции);
измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
низковольтное измерение активного сопротивления;
контроль целостности электрических цепей;
измерение напряжения переменного и постоянного тока.

Технические характеристики измерителя параметров электроизоляции MIC-10:

Диапазон	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS)
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...600 В	1 В	±(2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
Диапазон измерения согласно IEC 61557-2: для U_N = 50 В: 50 кОм…250,0 МОм
Диапазон для U_N = 50 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...250,0 МОм	0,1 МОм
Диапазон измерения согласно IEC 61557-2: для U_N = 100 В: 100 кОм…500,0 МОм
Диапазон для U_N = 100 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...500,0 МОм	0,1 МОм
Диапазон измерения согласно IEC 61557-2: для U_N = 250 В: 250 кОм…2,000 ГОм
Диапазон для U_N = 250 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...2,000 ГОм	0,001 ГОм
Диапазон измерения согласно IEC 61557-2: для U_N = 500 В: 500 кОм…5,00 ГОм
Диапазон для U_N = 500 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
Диапазон измерения согласно IEC 61557-2: для U_N = 1000 В: 1000 кОм…10,00 ГОм
Диапазон для U_N = 1000 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
5,00...10,00 ГОм	0,01 ГОм
ИЗМЕРЕНИЕ ЕМКОСТИ
Диапазон	Разрешение		Основная погрешность
1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ	±(5% и. в. + 5 е. м. р.)
Измерение только в процессе измерения R_ISO
НИЗКОВОЛЬТНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
- Напряжение на разомкнутых измерительных проводниках: 8 В; - Выходной ток при R<2 Ом: мин. 200 мA; - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током
Измерение активного сопротивления малым током
Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	±(3% и. в. + 3 е. м. р.)
- Напряжение на разомкнутых измерительных проводниках: 8…16 В; - Выходной ток > 10 мA; - Звуковая индикация при сопротивлении < 30 Ом ±10%; - Компенсация сопротивления измерительных проводников
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	Значение
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
Температура хранения	–20...+70° C
Рабочая температура	-10...+50° C
Габаритные размеры	220×100×60 мм
Масса измерителя	около 0,6 кг
Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

№	Наименование	Описание	Фото	Количество	Индекс

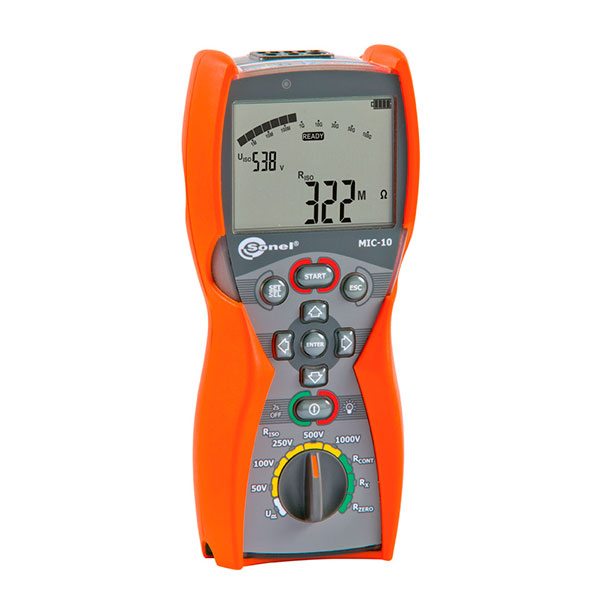

1	MIC-10 - измеритель параметров электроизоляции	MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.		1	WMRUMIC10

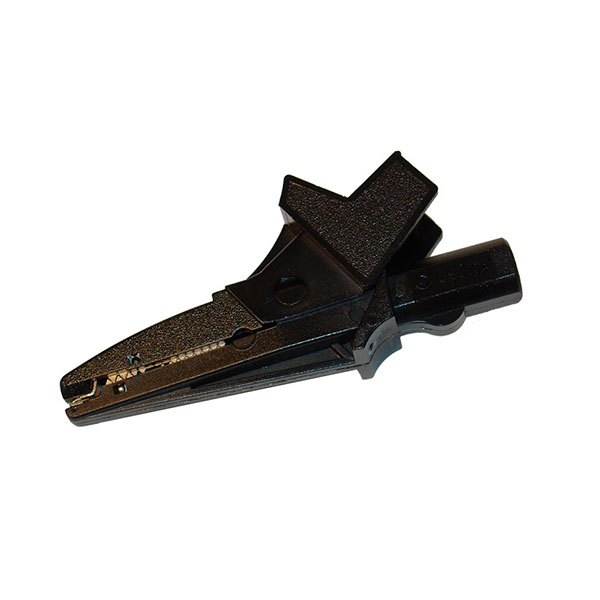

2	Зажим «Крокодил» изолированный черный K01	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROBL20K01
3	Зонд острый с разъемом «банан» красный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONREOGB1

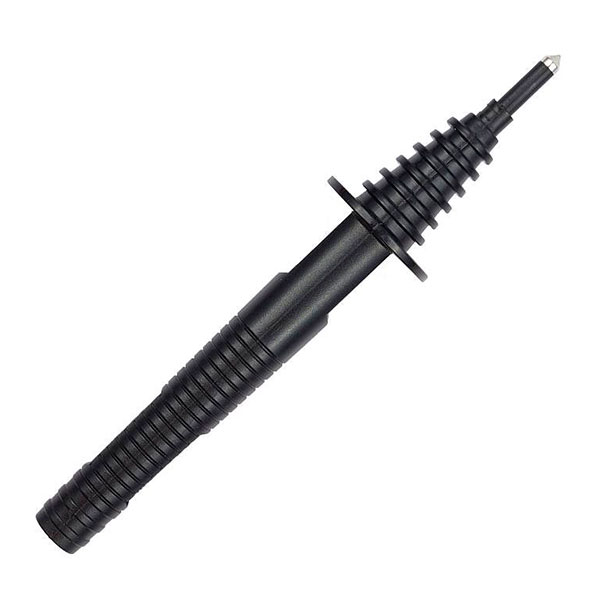

4	Зонд острый с разъемом «банан» черный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBLOGB1

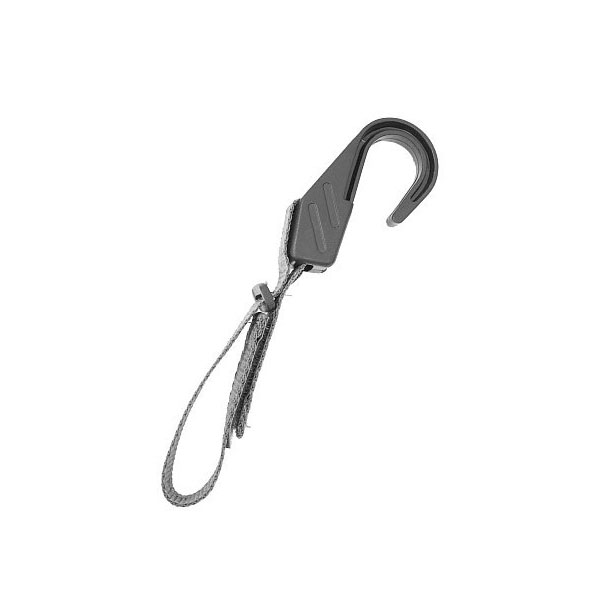

5	Крепеж «Свободные руки»	Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.		1	WAPOZUCH1

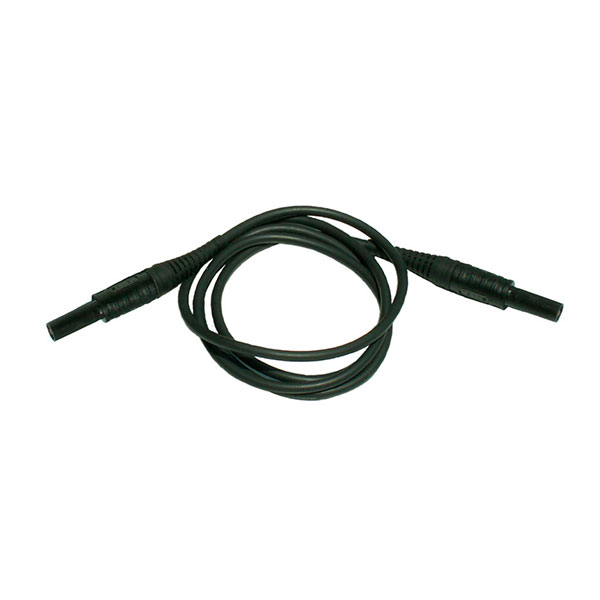

6	Провод измерительный 1,2 м с разъёмами «банан» чёрный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2BLBB

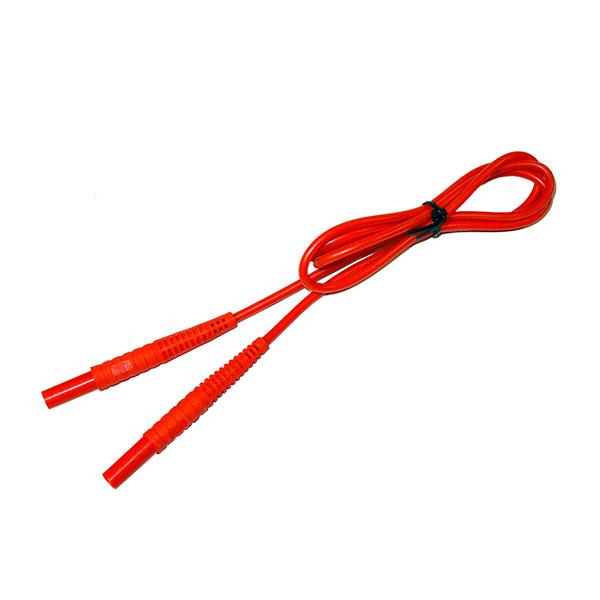

7	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2REBB

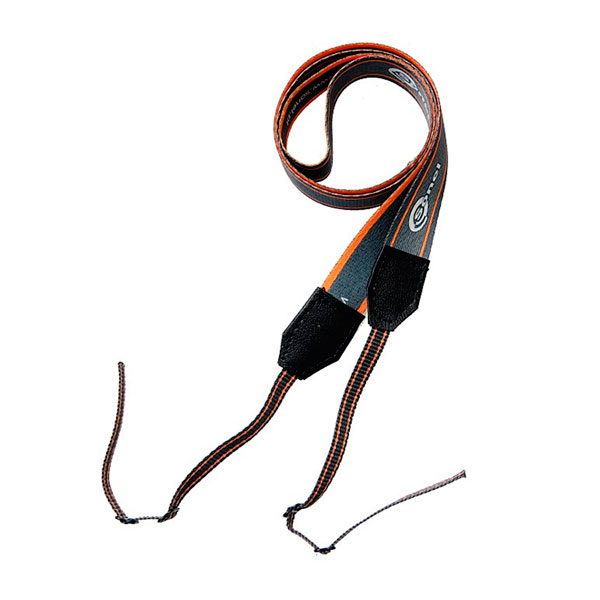

8	Ремень для переноски прибора M1	Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502		1	WAPOZSZE4

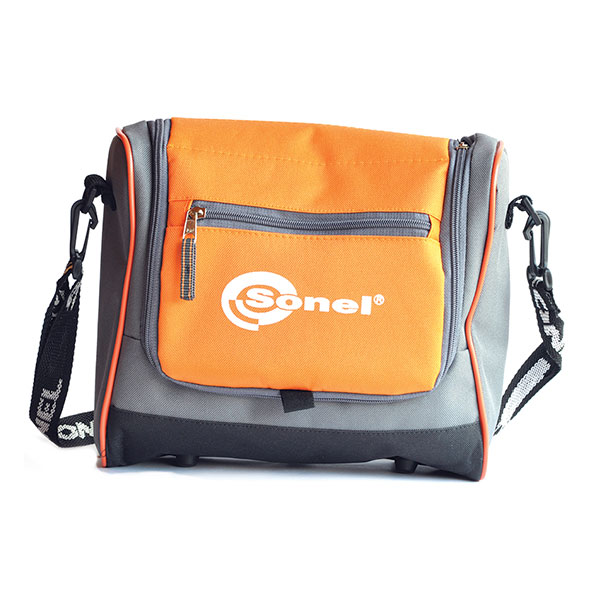

9	Футляр М6	Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700.		1	WAFUTM6
10	Элемент питания алкалиновый 1,5V AA LR6	Входит в стандартную комплектацию. При выборе поставщиков для комплектования приборов элементами питания на первом месте - качество.		4	#
