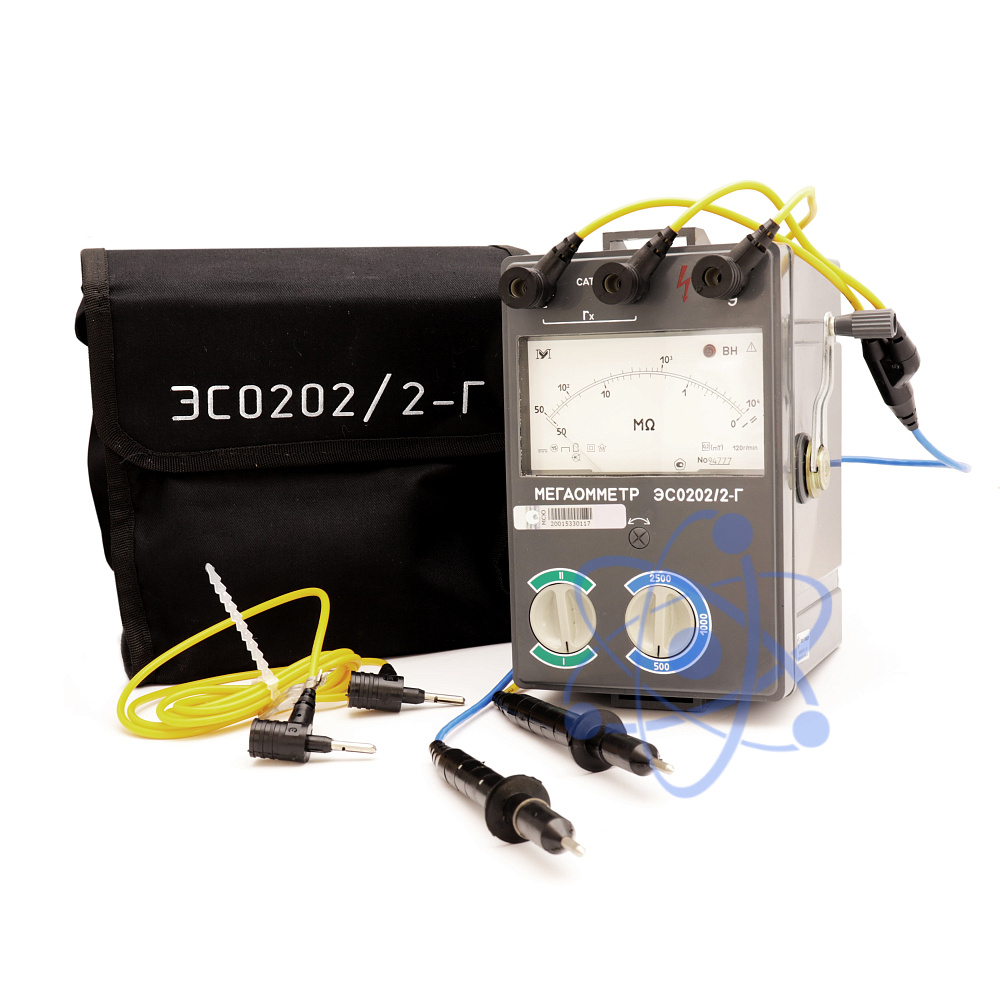

Описание ЭС0202/2Г
Стрелочный мегаомметр ЭС0202/2Г предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Это может быть сопротивление изоляции электрических и электронных приборов, установок, кабелей. Прибор не нуждается в операциях калибровки и установки нуля. Исполнение прибора ЭСО 202 2Г - пылебрызгозащитное, также он защищены от помех переменного тока частотой 50, 60 Гц. Измеритель применяется во всех отраслях промышленности.
Устройство и работа мегаомметра ЭС0202/2-Г
Питание прибора осуществляется от встроенного электромеханического генератора, что исключает необходимость подключения его к сети и обеспечивает высокую мобильность и удобство. Кроме этого предусмотрено несколько фиксированных значений выходного напряжения на зажимах, что дает возможность проводить измерения по разным нормативным требованиям.
Пределы допускаемых значений дополнительной погрешности мегаомметра, вызванной протеканием в измерительной цепи токов промышленной частоты 500 мкА для ЭС0202 2Г, не должны превышать пределов основной относительной погрешности.

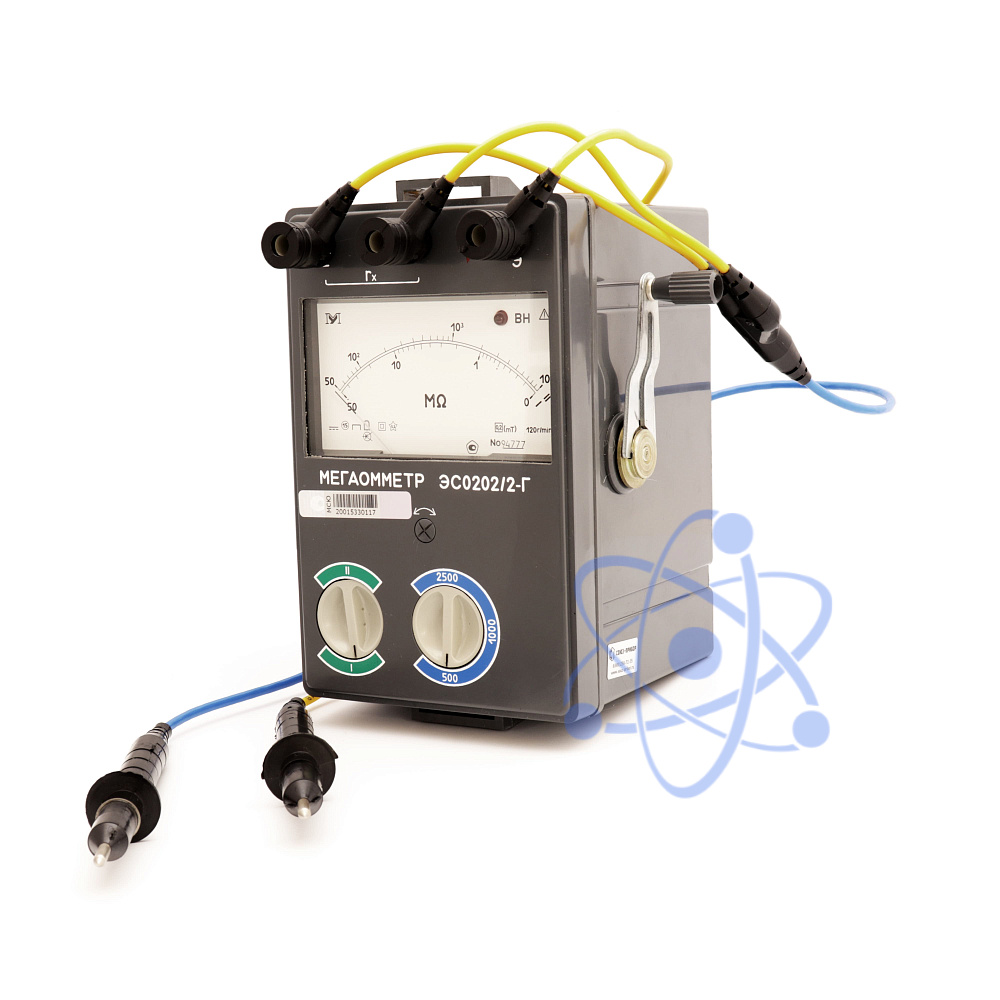

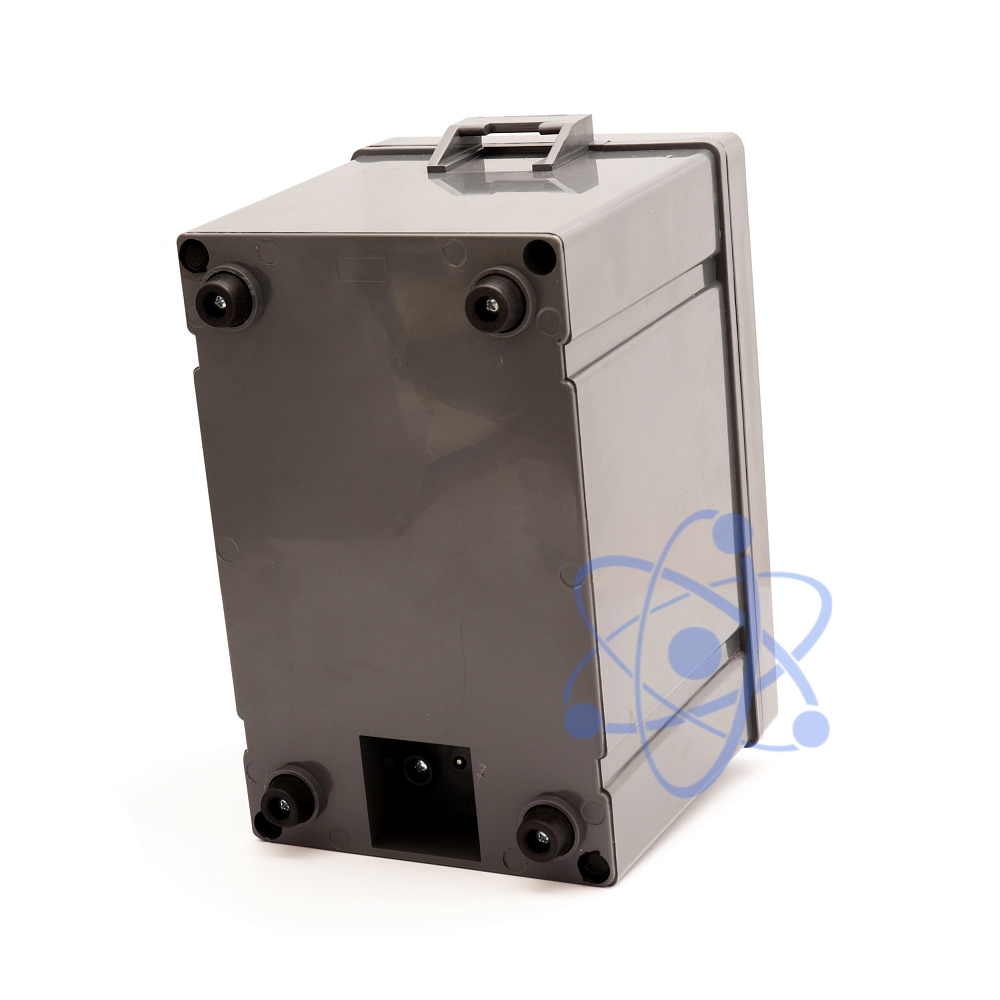

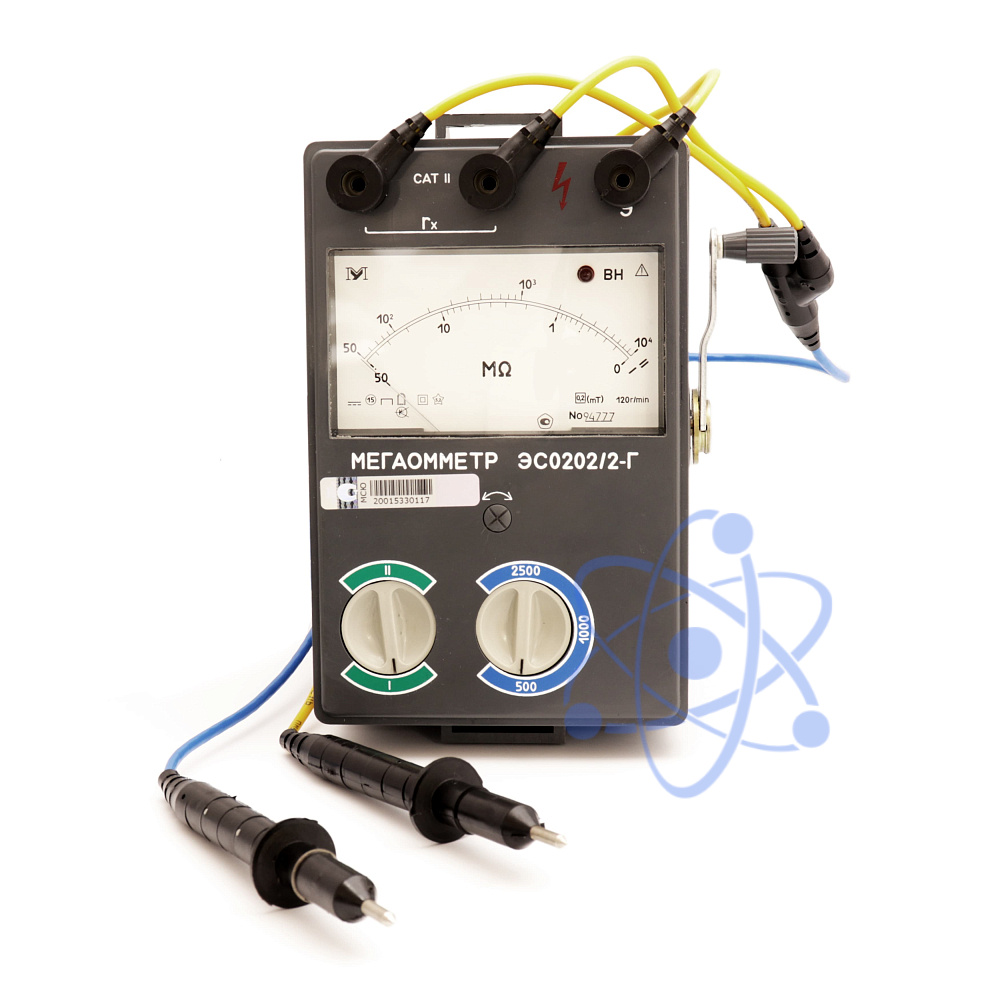

Прибор выполнен в пластмассовом корпусе с откидной крышкой. На передней панели расположены: отчётное устройство, гнёзда для подключения измеряемого объекта, органы управления и индикации. В нижней части измерителя сопротивления изоляции размещён технологический отсек, используемый для настройки прибора.Мегаомметр ЭС0202 2Г построен по схеме логарифмического измерителя отношений и состоит из следующих основных узлов: электромеханический генератор переменного тока, преобразователь, электронный измеритель. Прибор изготавливается в двух модификациях, отличающихся значением испытательного напряжения на зажимах и диапазонами измерений.
