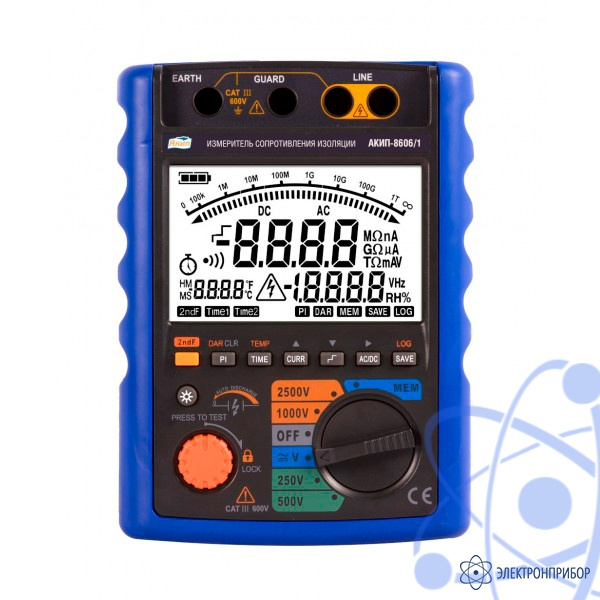

АКИП-8606/1 — измеритель сопротивления изоляции в Петропавловске
Межповерочный интервал
12 мес
Особенности измерителя сопротивления изоляции АКИП-8606/1:
- Измерение R изоляции: до 2,5 ТОм;
-
Максимальное разрешение: 100 кОм;
-
Функция ступенчатого нарастания испытательного напряжения (длительность шага от 1 с до 90 с);
-
Функция линейного нарастания испытательного напряжения (от минимального до максимального, 120 шагов, 60 секунд);
-
Одновременно отображение измеренного значения сопротивления изоляции и испытательного напряжения;
-
Автоматический расчет коэффициентов поляризации PI и абсорбции DAR;
-
Измерение тока утечки (до 5 мА), измерение температуры окружающей температуры;
-
Внутренняя память: запись результатов (500 ячеек памяти), встроенный цифровой авторегистратор/ logger (1000 ячеек памяти);
-
Режим контроля неисправности: прекращение испытаний при обнаружении падения напряжения из за повреждения изоляции;
-
Режим допускового контроля;
-
Часы реального времени, таймер (запуск измерений с заданной длительностью 10…60 мин);
-
ЖК-дисплей с графической линейной шкалой и подсветкой;
-
Автоматический разряд накопительного конденсатора;
-
Автовыключение питания (1…60 мин), индикация разряда батарей;
-
Питание от сетевого адаптера;
-
Интерфейс USB для передачи данных.
Технические характеристики измерителя сопротивления изоляции АКИП-8606/1:
|
Параметры
|
АКИП-8606/1
|
АКИП-8606/2
|
|
Испытательное напряжение (постоянное)
|
250 В, 500 В, 1000 В, 2500 В
|
500 В, 1000 В, 2500 В, 5000 В
|
|
Пределы измерений
|
100 МОм; 1 ГОм; 10 ГОм; 100 ГОм; 250 ГОм; 500 ГОм; 1 ТОм; 2,5 ТОм
|
100 МОм; 1 ГОм; 10 ГОм; 100 ГОм; 500 ГОм; 1 ТОм; 2,5 ТОм; 5 ТОм
|
|
Тестовый ток
|
до 3 мА
|
|
Погрешность измерения
|
± 5 % изм. ± 3% ед. мл. разряда/ ± 20 % изм. для диапазона ≥100 ГОм
|
|
Диапазоны измерений
|
0 … ±1000 В (постоянное), 30 … 750 В (переменное)
|
|
Погрешность измерения
|
± (2 % изм. ± 3% ед. мл. разряда)
|
|
Разрешение
|
1 В
|
|
Пределы измерений
|
5/ 50/ 500 нА, 5/ 50/ 500/ 5000 мкА
|
|
Разрешение
|
1/ 10/100 пА, 1 / 10 / 100 нА/ 1 мкА
|
|
Погрешность
|
± (3 % изм. ± 5% ед. мл. разряда) на пределе 5 нА ± (2 % изм. ± 5% ед. мл. разряда) на остальных пределах
|
|
Встроенный таймер
|
10 мин … 60 мин (автозапуск измерений в заданное время)
|
|
Внутренняя память
|
1500 ячеек: 500 результатов тестов в ручном режиме. Встроенный цифровой авторегистратор/ logger (1000 ячеек)
|
|
Напряжение питания
|
1,5 В х 8 (тип АА)
|
|
Габаритные размеры
|
210 х 155 х 95 мм
|
|
Масса
|
1,75 кг
|
Комплект поставки АКИП-8606/1
|
№
|
Наименование
|
Количество
|
|
1
|
Измеритель сопротивления изоляции АКИП-8606/1
|
1
|
|
2
|
Набор тестовых проводов (3 шт) комплект
|
1
|
|
3
|
Алкалиновые батареи 1,5 В
|
8
|
|
4
|
Адаптер питания
|
1
|
|
5
|
CD c ПО
|
1
|
|
6
|
Кабель USB
|
1
|
|
7
|
Жесткий кейс
|
1
|
|
8
|
Руководство по эксплуатации
|
1
|
Документация для АКИП-8606/1 — измеритель сопротивления изоляции
