Назначение термометрического дефектоскопа буронабивных свай ТДБС-МГ4:
Термометрический дефектоскоп буронабивных свай ТДБС-МГ4 предназначен для измерений температуры бетона в свае бесконтактным методом через предварительно установленные трубы доступа. ТДБС-МГ4 выпускаются в двух исполнениях, различающихся диапазоном измеряемых температур.
Область применения – выявление дефектов в буронабивных сваях (нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшения толщины защитного слоя бетона).
Описание термометрического дефектоскопа буронабивных свай ТДБС-МГ4:
Контроль температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II).
Принцип действия ТДБС-МГ4 заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда. Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости перпендикулярной оси трубы. Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, который связан с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке. Использование безынерционных пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться как в ручном, так и в автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значение температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг 0,05 м. При использовании прибора для контроля температуры вечномерзлых грунтов в соответствии с рекомендациями по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, значительно повышается производительность и оперативность измерений.

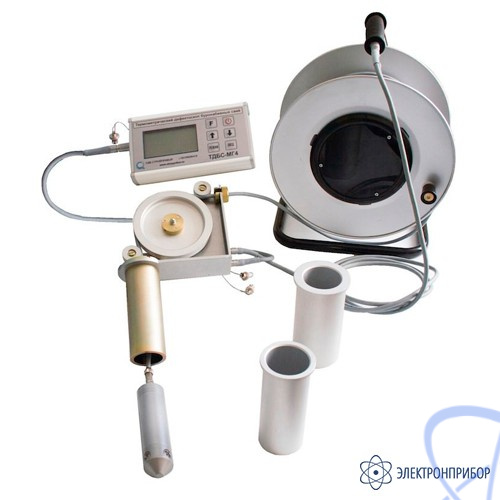

Конструктивно термометрический дефектоскоп буронабивных свай состоит из электронного блока, блока с датчиком положения, термометрического зонда, и катушки с кабелем.
