Назначение высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

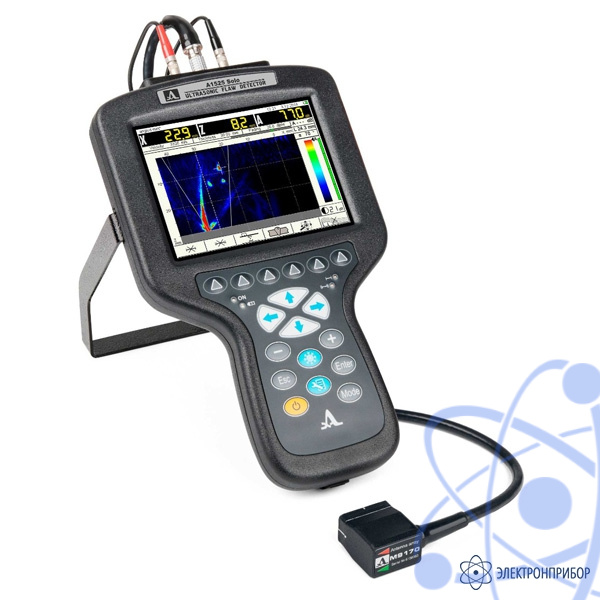

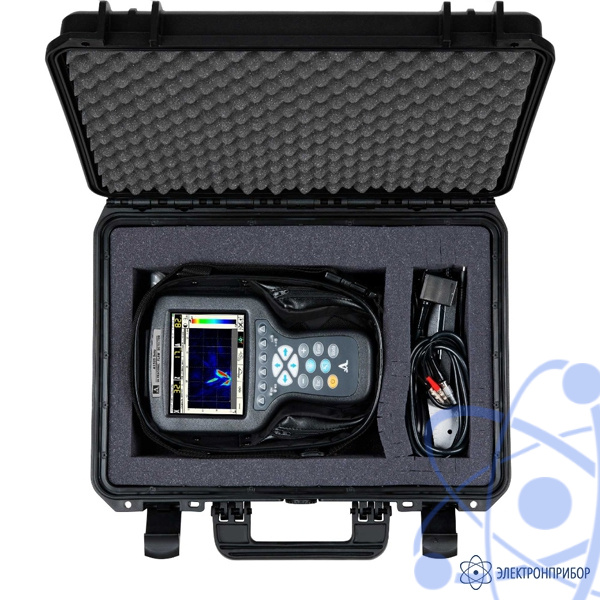

А1525 Solo - это легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.
Преимущества высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:
- Доступная цена;
- Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц;
- Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод);
- Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм);
- Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов;
- Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.
Особенности высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:
- Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН;
- Простое и удобное МЕНЮ основных настроек;
- Доступность работы с прибором специалистам любого уровня квалификации;
- Небольшие габаритные размеры и вес прибора – 800 г;
- Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином;
- Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.
Режимы визуализации высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:
В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.
| Номер режима | Символ | Объект контроля | Отражатель | Озвучивание | Назначение | Томограмма |
| 1 |  |
полупространство | "точечный" | прямое | Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью |  |
| 2 |  |
плита, 10 < d ≤ 100 мм | "точечный" | прямое и отраженное | Для плоскопараллельных изделий с известной толщиной |  |
| 3 |  |
пластина, d < 10 мм | "точечный" | отраженное | Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности |  |
| 4 |  |
плита или пластина, d < 100 мм | плоскостный | прямое и отраженное | Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук | |
| 5 |  |
плита или пластина, d < 100 мм | объемный | прямое и отраженное | Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей | |
Режимы работы высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:
А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

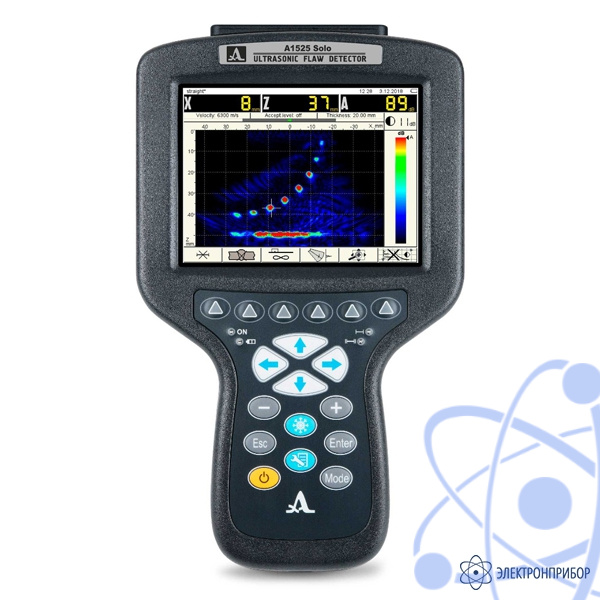

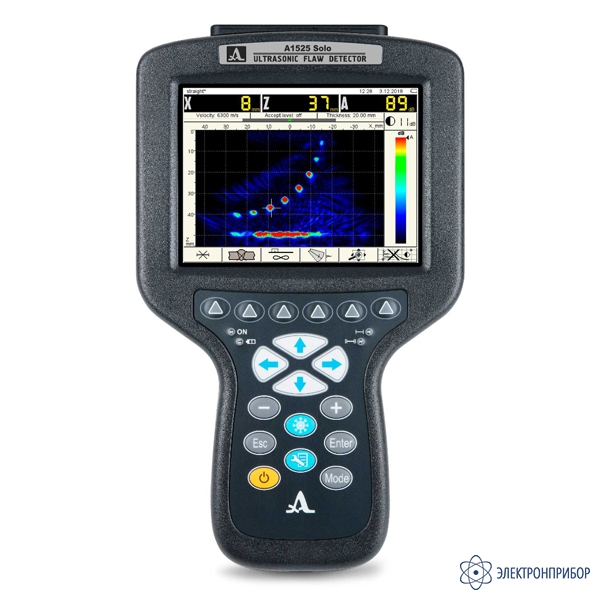

Режим ТОМОГРАФ
Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и прочее. После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).
.jpg)
Режим ДЕФЕКТОСКОП
Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана. В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и прочее).
.jpg)
Режим Настройка
Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.
.jpg)
Программное обеспечение высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:
Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.
