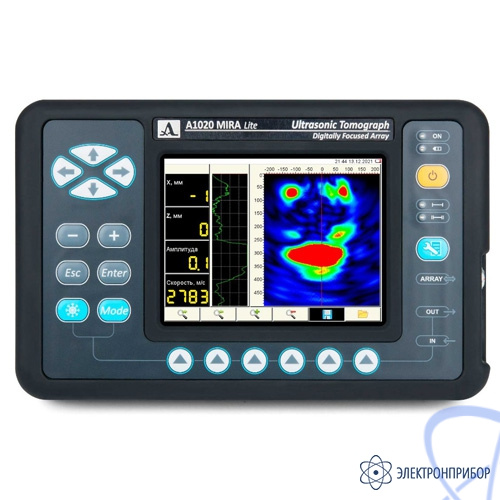

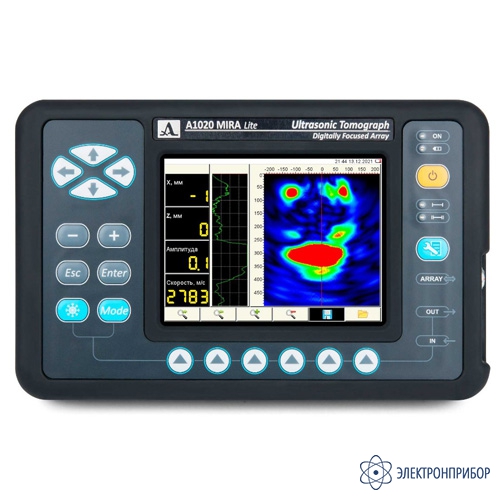

Описание низкочастотного ультразвукового томографа А1020 MIRA Lite:
Компактный, легкий и удобный в использовании ультразвуковой томограф А1020 MIRA Lite с визуализацией внутренней структуры бетона при одностороннем доступе.
Назначение низкочастотного ультразвукового томографа А1020 MIRA Lite:
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня;
- Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм;
- Исследование внутренней структуры колонн диаметром от 500 мм;
- Контроль фундаментов и перекрытий в монолитных конструкциях;
- Контроль объектов с криволинейными поверхностями;
- Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях;
- Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм;
- Определение толщины защитного слоя и глубины залегания арматуры;
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах;
- Измерение толщины объекта контроля при одностороннем доступе.
Особенности низкочастотного ультразвукового томографа А1020 MIRA Lite:
- Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц
- Улучшенная чувствительность в ближней зоне
- Высокая точность измерений и чувствительность прибора к различным отражателям
- Размеры обнаруживаемых несплошностей: от Ø10 мм – цилиндрический образ дефекта, от Ø 25 мм – сферический образ дефекта;
- Малогабаритная антенная решетка для длительной работы на объекте
- Новый тип износостойких СТК преобразователей с безжидкостным контактом
- Защита преобразователей от грязи и пыли благодаря прочной мембране
- Чехол для удобного крепления электронного блока на поясе оператора.
3D программное обеспечение INTROVIEW:
Комплексная оценка внутренней структуры благодаря 3D изображению объекта.
Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение;
- Максимальная проекция;
- Режимы работы с 2D-изображением: Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб;
- Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
Режимы работы низкочастотного ультразвукового томографа А1020 MIRA Lite:
Томограф A1020 MIRA Lite два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.
Режим «ОБЗОР»
Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.
Дополнительно в данном режиме возможно:
- Автоматическое определение скорости распространения ультразвуковой волны;
- Измерение координат и уровней образов в томограмме;
- Измерение толщины объекта контроля;
- Сохранение и просмотр В-Сканов;
- Просмотр А-Сканов.
Режим «КАРТА»
Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.
Режим «НАСТРОЙКА»
Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.
