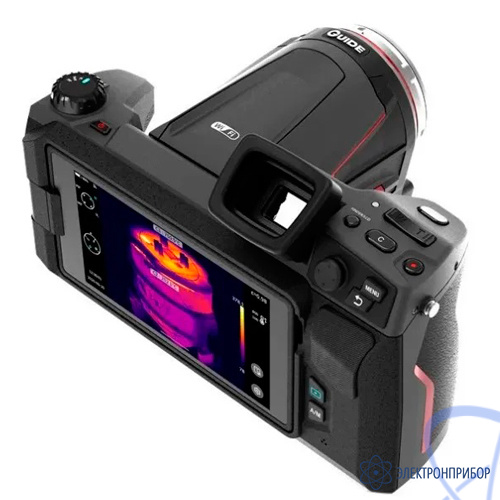

Описание тепловизора GUIDE T800:
Высокопроизводительная тепловизионная камера серии GUIDE T800 с матрицей 1024 х 768 пикселей применяется для того, чтобы облегчить, ускорить и повысить точность профессионального энергоаудита.
Благодаря использованию высокотемпературной оптической линзы камера измеряет температуру в сверх широком температурном диапазоне до +2000 ºC. Диапазон измерений может автоматически переключаться.
Область применения тепловизора GUIDE T800:
С помощью высокотемпературной линзы можно наблюдать состояние рабочего оборудования с температурой до 2000 ºC, контролировать металлургические процессы. Благодаря применению детектора с разрешением 1024 х 768 можно измерять температуру объектов, удаленных на расстояние более 100 м, например, проверять целостность гирлянд изоляторов высоковольтных линий электропередач или наблюдать за герметичностью ограждающих конструкций высотных жилых и административных зданий.
Тепловизор можно использовать для профессионального энергоаудита при обследовании состояния самого различного механического и электрического оборудования, высоковольтных электроустановок.
Серия GUIDE T800 превосходно справится с обследованием следующих объектов:
- распределительное и вспомогательное электрооборудование: коммутационные устройства, панели, органы управления, предохранители, трансформаторы, сетевые розетки, осветительные приборы, проводники, шины, пульты управления электродвигателями;
- двигатели, насосы и механические узлы: электродвигатели и генераторы, насосы, компрессоры, испарители, подшипники, соединительные муфты, коробки передач, прокладки/уплотнители, ремни, ролики, расцепители;
- технологическое оборудование: баки и резервуары, трубопроводы, клапаны и ловушки, реакторы, изоляция;
- оборудования ОВКВиО: системы отопления, вентиляции, кондиционирования воздуха, установки охлаждения;
- наружные системы электропередачи – электроснабжения: трансформаторы, переходники, изоляторы, линии передачи, другие проводники наружного расположения, выключатели, разъединители, батареи конденсаторов.
Таким образом, тепловизоры можно задействовать в сферах:
- обследование объектов электроснабжения и электрооборудования;
- контроль работы нефтехимических объектов и нефтяных и газовых трубопроводов;
- контроль металлургического производства;
- контроль производственных объектов;
- осмотр здания для определения утечек тепла.
Высокопроизводительность и высокое разрешение матрицы тепловизора серии GUIDE T800 позволяет задействовать прибор для профессионального энергетического аудита.
Особенности и преимущества тепловизора GUIDE T800:
Выдающиеся технические характеристики наделяют тепловизор серии GUIDE T800 рекордными возможностями из всей линейки Guide. В тепловизоре применяется инновационное поколение неохлаждаемых ИК-детекторов в фокальной плоскости, которые создают четкое инфракрасное изображение и обеспечивают точность измерений.
Тепловизор обладает следующими техническими достоинствами, которые удовлетворят самого предвзятого пользователя:
- вращающийся объектив и разрешение экрана;
- модуль камеры видимого света с разрешением до 13 миллионов пикселей;
- высокоточный дальномер;
- дополненные функции: распознавание изображений с помощью искусственного интеллекта;
- голосовое комментирование измерений;
- измерение площади объекта;
- гибкая настройка коэффициента излучения по измеряемым областям;
- создание изображений со сверхвысоким разрешением.
Все эти научно-технические достижения призваны помочь эксперту в области термографии для производства эффективного профессионального энергоаудита.
Метрологические качества тепловизора GUIDE T800:
Высокая температурная чувствительность прибора позволяет фиксировать самые незначительные перепады температур 0,03 °C исследуемого объекта в самом широком температурном диапазоне от +100 до +800 °C. С использованием высокотемпературной линзы возможны измерения температур в пределах от +700 до +2000 °C.
Для всех моделей серии Т характерна частота кадров от 9 до 30 Гц.
Фокусировка камеры настраивается в автоматическом режиме, с использованием систем и функций камеры, при необходимости можно сделать точную подстройку камеры вручную.
В комплекте тепловизора идут четыре типа объективов, которые меняются в зависимости от расстояния до объекта:
- стандартный объектив;
- широкоугольный телеобъектив;
- высокотемпературный объектив;
- ультра-телеобъектив с фокусным расстоянием 75 мм и углом зрения 9,0° ⋅ 7,0°/0,16 мрад;
- макрообъектив Working distance(рабочее расстояние) 67 мм, Object/target Size (размер объекта) 23,3 мм х 17,5 мм, Spatial Resolution (IFOV) 60,7 мкм – используется с стандартными линзами.
Большой ЖК-дисплей тепловизора представляет собой сенсорный экран 5" с разрешением 1224 × 768 с высокой яркостью.
Результаты измерения фиксируются на съемной карте памяти типа microSD. Информация передается на компьютер с помощью непосредственного USB-присоединения или по беспроводной связи Wi-Fi или Bluetooth-подключения.
Программное обеспечение тепловизора GUIDE T800:
Тепловизор управляется встроенным и автономным ПО. Метрологически значимым является встроенное в устройство ПО недоступное для внешней модификации.
Программное обеспечение надежно защищено от внешних и ошибочных изменений.
ПО для анализа ThermoTools позволяет проводить комплексный анализ и обработку инфракрасного теплового изображения, полученного с помощью тепловизионных камер Guide, и осуществлять единое администрирование информации. ThermoTools имеет удобный пользовательский интерфейс, мощные функции, упрощенное управление и отвечает за создание в автоматическом режиме быстро сформированных аналитических отчетов для последующей распечатки.
Ключевые особенности тепловизора GUIDE T800:
- вращающийся ЖК-дисплей, можно производить съемку из удобного положения и в труднодоступных местах;
- поворотный оптический блок позволяет удобно просматривать полученные снимки и видео;
- операционная система Thermo Tools фиксирует различные значения температур в любой точке термограммы объекта;
- анализ изображения с возможностью комментирования и создание отчетов прямо в тепловизоре;

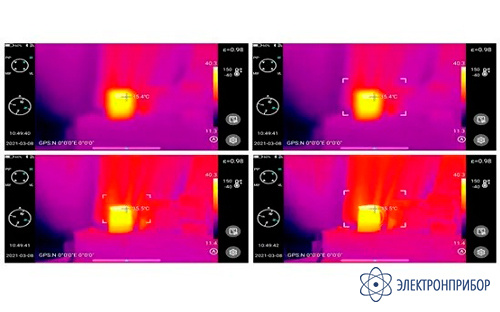

- несколько режимов изображений, включая инфракрасное фото и визуальные изображения PIP и MIF;
- передача информации по Wi-Fi;
- дополнительный температурный диапазон до 2000 °C (3632 °F) возможен благодаря использованию высокотемпературной линзы;
- серия тепловизоров GuideT применяется для обследования строительных, электрических и промышленных объектов, для энергетического аудита.
