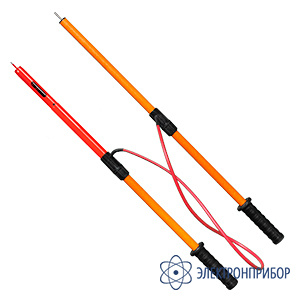

УВНсТФ 6-10 — указатель высокого напряжения

Производитель

Артикул

29017

В наличии на центральном складе 8 шт.

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение указателя высокого напряжения УВНсТФ 6-10:

Двухполюсный указатель напряжения УВНсТФ 6-10, предназначенный для фазировки кабельных, воздушных линий и трансформаторов, определения наличия отсутствия напряжения, проверки целостности высоковольтных предохранителей, а также отключенного положения выключателей и линейных разъединителей в электроустановках напряжением 6-10 кВ переменного тока промышленной частоты. Указатель позволяет отличить наличие наведенного напряжения величиной более 1100 В от рабочего напряжения. Имеет резервную схему, обеспечивающую фазировку при разряде или отсутствии батареи.

Технические характеристики указателя высокого напряжения УВНсТФ 6-10:

Параметр	Значение
Номинальное напряжение, кВ	6 – 10
Напряжение индикации: - по схеме согласного включения, кВ - по схеме встречного включения, кВ	12,7 1,5
Тип резервного светового сигнала	прерывистый с включением верхнего светодиода с частотой не менее 0,7 Гц
Тип светового сигнала	постоянное включение 2-х нижних светодиодов
Тип звукового сигнала	прерывистый с частотой следования не менее 1 Гц и частотой звукового сигнала 3÷6 кГц
Номинальное напряжение батареи, В	3 (2 элемента «ААА»)
Длина изолирующей части, мм	260
Длина рукоятки, мм	110
Длина соединительного провода, мм	1000
Габаритные размеры собственно указателя и трубки фазировочной в рабочем состоянии не превышают, мм	⌀44 х 780
Масса указателя без упаковки, кг	0,7
Условия эксплуатации
Температура окружающего воздуха	от -45°C до +45°C
Относительная влажность воздуха	до 98% при 25°C
Атмосферное давление	60-106,7 кПа (460-800 мм рт. ст.)

Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. Указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

№	Наименование	Количество
1	Рабочие части с соединительным проводом	1
2	Штанга изолирующая (изолирующая часть с рукояткой)	2
3	Элемент питания “AAA” (LR03)	2
4	Чехол	1
5	Руководство по эксплуатации	1
