Описание фазоуказателя напряжения однополюсного 6-35 кВ УВНФ-35СЗ:

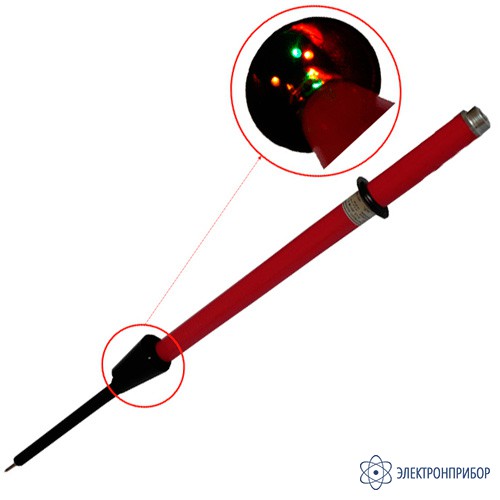

Однополюсный светозвуковой фазoуказатель высокого напряжения УВНФ-35СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 35кВ, частотой 50 и 60 Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C).
Принцип действия фазaуказателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Фазoуказатель УВНФ-35СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Фазоуказатель УВНФ-35СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО-10-4-6,6 длиной 6,6м и с земли без подъема на опору ВЛ.
Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.
Элементы светозвуковой индикации указателя УВНФ-35СЗ расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Фазоуказатель УВНФ-35СЗ обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.
Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель УВНФ-35СЗ без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВНФ-35СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
