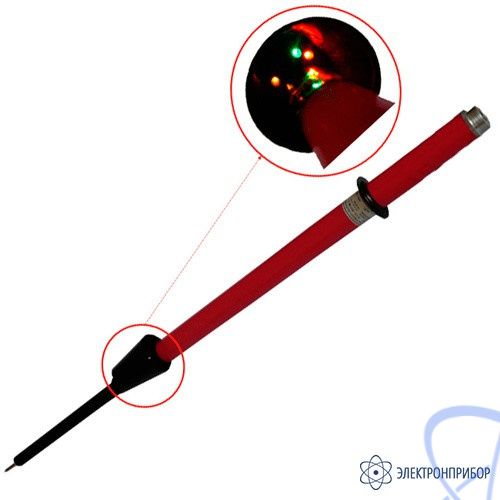

Назначение фазоуказателя однополюсного УВНФ-110СЗ:
Однополюсный светозвуковой фазoуказатель высокого напряжения УВНФ-110СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 110кВ, частотой 50 и 60 Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .
Принцип действия фазaуказателя напряжения УВНФ-110СЗ основан на преобразовании электрических сигналов в светозвуковые. Фазoуказатель относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Фазоуказатель УВНФ-110СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4-х звенной изолирующей оперaтивной штангой ШО-10-4–6,6 длиной 6,6 м и с земли без подъема на опору ВЛ.
Фазоуказатель УВНФ-110СЗ отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.
Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Фазоуказатель УВНФ-110СЗ обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВНФ-110СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
