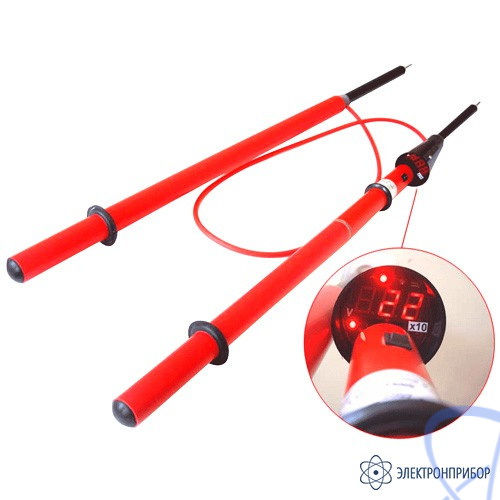

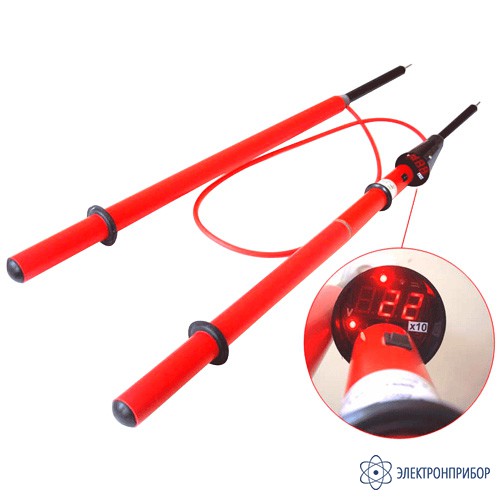

Описание указателя величины напряжения и совпадения фаз двухполюсного 6-10 кВ УВНФ-10КВ:
Указатель величины напряжения и совпадения фаз УВНФ-10КВ двухполюсный предназначен для определения величины напряжения постоянного и переменного тока от 50 В до 10000В, частотой 50 и 60 Гц, при температуре - 45ºС до + 40 ºС и относительной влажности воздуха не выше 98 % (при температуре + 25 ºС) а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ.
Индикация измеряемой величины и режима работы (переменное или постоянное ) напряжения осуществляется посредством цифрового табло.
Переключение режимов пост./ перем. осуществляется автоматически.
Надежная работа указателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевых источников питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.
Конструкция рабочей части указателя УВНФ-10КВ позволяет его использовать совместно со штангой ШО-10-4-6,6 длиной 6,6 м, - с земли без подъема на опору ВЛ. Низкая величина рабочего тока позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет. Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.
Изолирующая часть указателя и трубка фазировки изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
