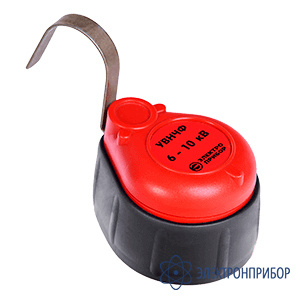

УВНЧФ 6-10 — указатель высокого напряжения и чередования фаз

Производитель

Артикул

29019

В наличии на центральном складе 9 шт.

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение указателя высокого напряжения и чередования фаз УВНЧФ 6-10:

Однополюсный указатель высокого напряжения предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6-10 кВ при непосредственной связи с этими частями. Кроме того, указатель УВНЧФ 6-10 позволяют определить чередование фаз A, B, C трехфазной сети напряжением 6-10 кВ промышленной частоты 50 Гц в однополюсном режиме, что повышает безопасность и удобство работы.

Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией, независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Указатель осуществляет контроль входных цепей и индикацию состояния встроенного источника питания по нажатию кнопки «Тест». Работа указателя напряжения основывается на протекании емкостного тока.

Технические характеристики указателя высокого напряжения и чередования фаз УВНЧФ 6-10:

Параметр	Значение
Номинальное напряжение, кВ	6 – 10
Напряжение индикации, кВ	1,5
Тип светового и звукового сигналов указателя напряжения	прерывистый с одновременным включением и выключением 2-х красных светодиодов частотой следования не менее 1 Гц
Частота звукового сигнала, кГц	2÷4
Максимальное время определения фазы, с	15
Частота сети при фазировке, Гц	от 48 до 52
Номинальное напряжение батареи, В	3 (2 элемента «ААА»)
Длина изолирующей части, мм	510
Длина рукоятки, мм	120
Габаритные размеры рабочей и индикаторной части, мм	⌀80 х 125
Масса указателя без упаковки, кг	0,5
Условия эксплуатации
Температура окружающего воздуха	от -45°C до +45°C
Относительная влажность воздуха	до 98% при 25°C
Атмосферное давление	60-106,7 кПа (460-800 мм рт. ст.)

№	Наименование	Количество
1	Рабочая часть с индикаторной частью	1
2	Штанга изолирующая (изолирующая часть с рукояткой)	2
3	Руководство по эксплуатации	1
4	Элемент питания “AAA” (LR03)	2
5	Чехол	1
