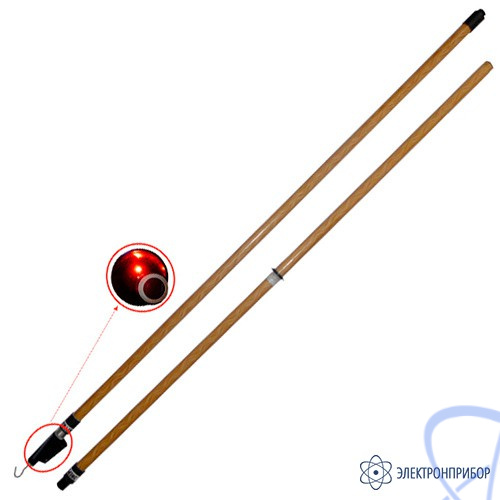

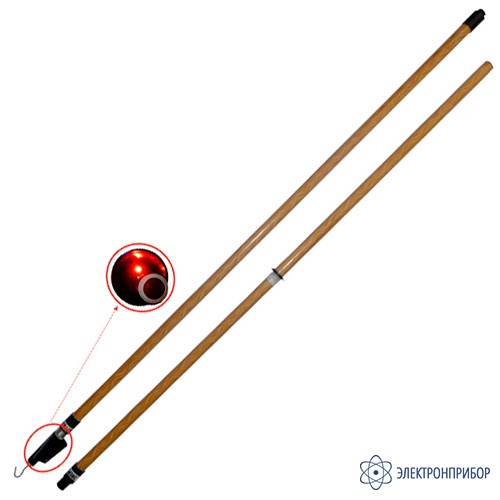

Описание указателя высокого напряжения 220 кВ УВН-90М-220СЗ ИП:
Указатель высокого напряжения УВН-90M-220СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90M-220СЗ ИП относится к основным электрозащитным средствам.
Принцип действия указателя УВН-90M-220СЗ ИП основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя УВН-90M-220СЗ ИП располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа указателя УВН-90M-220СЗ ИП достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН-90M-220СЗ ИП выполнена из пластика марки АBS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из пластика ПВХ или стеклопластиковых труб, обеспечивающих надежную изоляцию.
