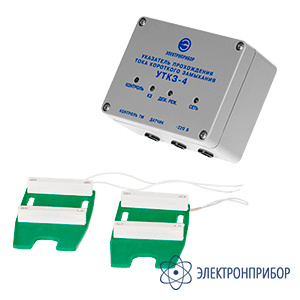

| Коммутируемое напряжение на клеммах «КОНТРОЛЬ ТМ» не более, В |
250 переменного, 220 постоянного |
| Ток, коммутируемый через клеммы «КОНТРОЛЬ ТМ» не более, А |
1,0 |
| Мощность, коммутируемая через клеммы «КОНТРОЛЬ ТМ» не более, Вт (ВА) |
30 (62,5) |
| Напряжение между клеммами «ДАТЧИК» и защитной землей |
фазное напряжением сети 220 В |
| Время подготовки к срабатыванию после подачи питающего напряжения на УТКЗ, не более, мс |
10 |
| Время срабатывания УТКЗ, не более, мс |
10 |
| Время сохранения работоспособности (возможности срабатывания) после отключения питающего напряжения, не менее, с |
5 |
| Время срабатывания УТКЗ при включении на КЗ не более, мс |
10 (при напряжении питания не менее 30 В) |
| Время перехода в «Дежурный режим» при включении питания после устранения КЗ, не менее, с |
25 |
| Время перехода в «Дежурный режим» при срабатывании УТКЗ в случае, если питание не отключилось, не более, с |
5 |
| Питание УТКЗ осуществляется от присоединения, которое он обслуживает |
диапазон напряжения питания 80 – 264 В от сети переменного тока частотой (50±1) Гц |
| Мощность, потребляемая УТКЗ от сети питания, не более, ВА |
2 |
Положение контактов на клеммах «КОНТРОЛЬ ТМ» относительно контакта «COM»:
- любое
- замкнутое «NC», разомкнутое «NO»
- разомкнутое «NC», замкнутое «NO» |
перед введением в эксплуатацию (исходное состояние);
после подключения сети питания по окончании времени подготовки УТКЗ к работе (дежурный режим);
после срабатывания УТКЗ (режим КЗ); |
Сигнализация о состоянии УТКЗ при нажатии кнопки «КОНТРОЛЬ»:
- зеленый светодиод «ДЕЖ РЕЖ.»
- красный светодиод «КЗ» |
дежурный режим;
режим короткого замыкания |
| Время непрерывной работы УТКЗ в рабочих условиях |
не ограничено |
| Масса, кг |
0,35 |
Габаритные размеры, мм:
- УТКЗ-4
- Датчик тока
- Толщина пластины датчика тока |
115 х 92 х 55;
160 х 65 х 22;
2,0 |
Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление |
от -30°C до +45°C
до 90% при 30°C
60-106,7 кПа (460-800 мм рт. ст.) |
