CDM-15 — система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий - купить в Петропавловске, цены

CDM-15 — система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий в Петропавловске

CDM-15 — система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий в Петропавловске

CDM-15 — система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий в Петропавловске



Производитель
Артикул
28357
Оригинальный прибор

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

скрыть информацию

Назначение системы мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий CDM-15:

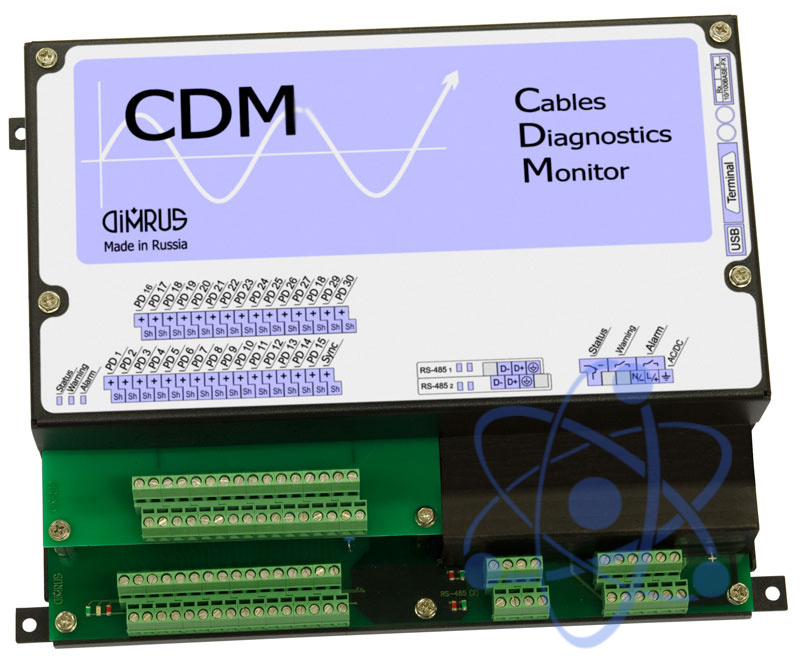

Система CDM-15 (Cables Diagnostics Monitor) предназначена для постоянного мониторинга технического состояния изоляции до 15 кабельных линий под рабочим напряжением. Определение технического состояния кабельных линий осуществляется на основе регистрации и анализа интенсивности и распределения импульсов частичных разрядов в изоляции.

Измерение производится при помощи специализированных датчиков. Датчик для регистрации частичных разрядов может монтироваться на проводнике заземления экрана кабеля (RFCT-1), в разрыве цепи заземления (SCM-1,2), или же в цепи заземления емкостного датчика (CCS). Конкретный тип датчика выбирается исходя из типа и особенностей монтажа кабельных линий.

В системе CDM-15 реализован набор самых современных средств и методов отстройки от внешних помех. Благодаря встроенной в прибор экспертной системе PD-Expert, автоматически производится оценка не только уровня частичных разрядов, но и определяется тип и место дефекта в изоляции кабельной линии.

Использование многоканального прибора CDM-15 позволяет, с одной стороны, снизить затраты на систему диагностики из расчета на один контролируемый кабель. С другой стороны, это дает возможность эффективно отстраиваться от наводок высокочастотных помех на контролируемый кабель, которые в условиях больших КРУ очень значительны.

Система CDM-15 может монтироваться на релейном щите без использования специального защитного корпуса. Если предполагается монтаж системы вне помещения или в сложных условиях, то необходимо использование защитного шкафа с подогревом.

Особенности системы мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий CDM-15:

  • Прибор, датчики.
  • Версия прибора со встроенным рефлектометром для локации места дефекта.
  • Встроенная экспертная система PD-Expert

Технические характеристики системы мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий CDM-15:

Параметр Значение
Количество кабельных линий, контролируемых одним прибором до 15
Рабочее напряжение контролируемых кабельных линий от 3 кВ и выше
Частотный диапазон регистрируемых импульсов 0,5 ÷ 10,0 МГц
Динамический диапазон входных сигналов прибора 70 дБ
Интерфейс связи прибора с компьютером RS-485, Fiber Optic Ethernet
Напряжение питания 90 ÷ 260 AC/DC В
Габаритные размеры прибора 290x215x80 мм
Диапазон рабочих температур -40 ÷ +60°С
Наименование Количество
Система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий CDM-15 1
Датчик RFCT-7 15
Датчик влажности SHm-1 1
Датчик температуры Pt-100 1
Кабель RG-58 без металлорукава по 15 м 3
Паспорт 1
Программное обеспечение 1
Руководство по эксплуатации 1

Документация для CDM-15 — система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий
