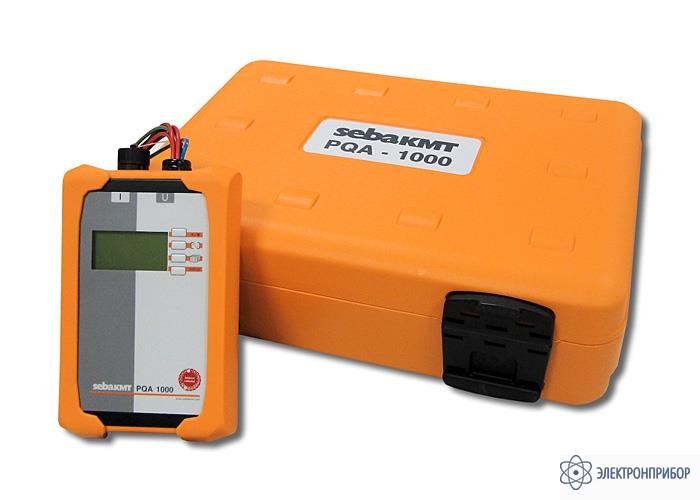

PQA 1000-B — мобильный анализатор качества электросети — базовый

Производитель

Артикул

33882

Снят с производства

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение мобильного анализатора качества электросети PQA 1000-B

Прибор PQA 1000-B является мощным, переносным анализатором сетей, измерителем мощности и регистратором переходных процессов в одном инструменте. Прибор PQA 1000 разработан для мобильного использования (Класс защиты IP 65) и предназначается для измерений в коммунальных сетях (Класс электробезопасности CAT IV). Прибор PQA 1000-B удовлетворяет всем требованиям строгих норм для измерительных приборов IEC 61000-4-30 для приборов класса A.

PQA 1000-B – базовая версия, устройство подходит для анализа нагрузки, регистрации данных и онлайн анализа сети.

Достоинства мобильного анализатора качества электросети PQA 1000-B

Мощный, переносной анализатор электросетей, измеритель мощности и регистратор переходных процессов
Автоматическое распознавание подключенных принадлежностей
Оценка качества напряжения в соответствии с нормами EN50160 и IEC61000-2-2
Большое количество пороговых факторов

Технические характеристики мобильного анализатора качества электросети PQA 1000-B

Параметр	Значение
PQA 1000 (4U/4I)
4 входа напряжения	L1, L2, L3, N, PE; 480V L-N; 800V L-L
4 входа тока	мини токовые катушки, токовые катушки Роговского
Память	1 ГБ
Интерфейс	USB 2.0, RS232 for DCF 77/GPS radio clock
Размеры	220 x 146 x 57 мм
Вес	1.7 кг
Класс защиты	IP 65
Точность	< 0.1%
IEC 61000-4-30	Class A
Питание	Встроенный UPS, если отключено питание; внешнее
Потребляемая мощность	< 8 VA
Категория установки	CAT IV
Рабочая температура	-20 °C … +60 °C
Температура хранения	-30 °C … +80 °C
Мини токовые катушки 20/200 A
Диапазон тока AC	0.1 … 20 A-20 A
Диапазон тока AC	5 … 200 A-200 A
Выходное напряжение	10 мВ/A-20 A
Выходное напряжение	1 мВ/A-200 A
Диапазон частоты	40 Гц…10 кГц
Напряжение измерений	600 В AC/DC
Точность	0.1 … 10 A: < 1.5 %-20 A
	10 … 20 A: < 1.0 %-20 A
	>20 A: < 0.5 %-20 A
	10 … 40 A: < 2.0 %-200 A
	40 … 100 A: < 1.5 %-200 A
	100 … 200 A: < 1 %-200 A
Угловая ошибка (45 … 65 Гц)	0.1 … 10 A: < 0.5°-20 A
	10 … 20 A: < 0.5-20 A
	>20 A: < 0.5-20 A-20 A
	10 … 40 A: < 2.0°-200 A
	40 … 100 A: < 1.5°-200 A
	100 … 200 A: < 1.0°-200 A
Максимальный диаметр	20 мм
Токовые катушки Роговского 3000 A и 6000 A
Диапазон тока AC	10 … 3000 A-3000 A
Выходное напряжение	20 … 6000 A-6000 A
Диапазон частоты	85 мВ/1000 A-3000 A
Напряжение измерений	42.5 мВ/1000 A-6000 A
Точность	10 Гц … 10 кГц
Угловая ошибка	600 ВC/DC CAT IV
Влияние позиции	10 … 50 A: < 0.1 %-3000 A
	50 … 3000 A: < 1.5 %-3000 A
	20 … 100 A: < 0.1 %-6000 A
	100 … 6000 A: < 1.5 %-6000 A
Максимальный диаметр	194 мм-3000 A
Максимальный диаметр	290 мм-6000 A

№	Наименование	Количество
1.	Мобильный анализатор качества электросети PQA 1000-B	1
2.	Катушки Роговского CAT IV 600В, 1...2650A	4
