ЦИФРОВОЙ РЕГИСТРАТОР ЭЛЕКТРИЧЕСКИХ ПРОЦЕССОВ "ПАРМА РП 4.06М"
Прибор ПАРМА 4.06М предназначен для регистрации аварийных, переходных и установившихся процессов в системах релейной защиты и автоматики на электрических станциях и подстанциях; а также для проведения различного вида измерений и исследований в электроцепях.

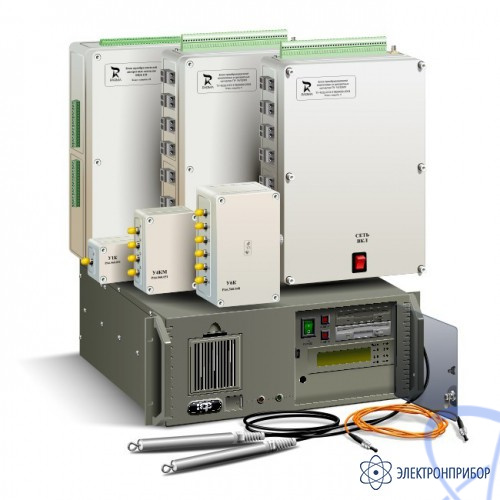

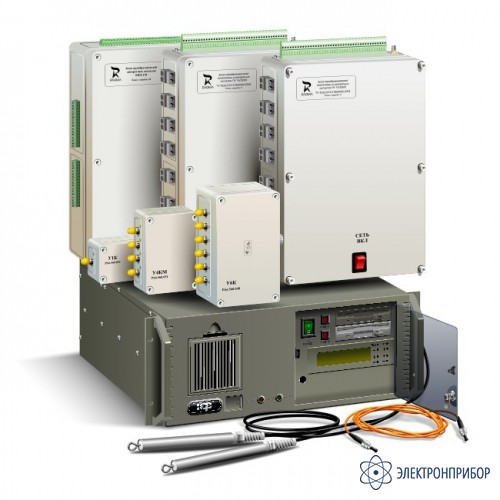

Регистратор ПАРМА 4.06М состоит из блока регистрации (БР) и блоков преобразующих устройств ПУ-16/32 М3 и БПД-128 (от 1 до 6), в зависимости от объекта и решаемых задач. Устройства ПУ и БПД преобразуют регистрируемые сигналы в цифровой код. Связь между БР и ПУ (которые могут быть удалены от базового блока на расстояние до 1 км) осуществляется по выделенным оптоволоконным кабелям, которые обеспечивают высокую надежность и помехоустойчивость передачи данных.
Функциональные возможности «ПАРМА 4.06М»
- регистрация длительных и каскадных аварийных процессов с предысторией;
- регистрация напряжений и токов любой формы;
- автоматическое ОМП в реальном времени - определение поврежденной линии, вида короткого замыкания и расстояния, учет взаимоиндукций линий и отпаек с выводом на индикатор всех возможных решений;
- автоматическая передача аварийного файла и экспресс-отчета по локальной сети, электронной почте, факсу, GSM, коммутируемым телефонным линиям по заданному пользователем расписанию;
- анализ сложных системных аварий и электромеханических процессов на основе регистрации параметров электрических сетей в режиме «самописец»; • дистанционное управление, контроль и диагностика регистратора по локальным, телефонным сетям и посредством GSM связи
- интеграция в систему SCADA и встраивание в АСУ ТП через ПО ОРС сервера.
Варианты поставки регистраторов.
Для замены устаревших аварийных регистраторов (например, шлейфовых осциллографов Н 13) ПАРМА РП4.06(М), как правило, поставляется в коробках и монтируется на существующих панелях в релейных залах.
На новых и полностью модернизируемых объектах энергетики, предъявляются все более возрастающие требования к удобству монтажа, а также безопасности и эргономичности поставляемого оборудования. В связи с этим компания ПАРМА специально разработала конструктивное решение, при котором регистраторы монтируются в модульных распределительных шкафах известных европейских производителей: FEAG(Германия), RITTAL (Германия).
ПРЕИМУЩЕСТВА РЕШЕНИЯ
Размещение оборудования в модульных распределительных шкафах имеет целый ряд преимуществ. Основными являются:
- простота и минимизация монтажных работ;
- разнообразное исполнение шкафов позволяет учитывать все особенности как устанавливаемого туда оборудования, так и специфические условия оборудуемого объекта;
- шкафы обеспечивают одно- или двусторонний доступ к приборам, в зависимости от требований заказчика
- защищают от проникновения пыли и несанкционированного доступа;
- конструкцией шкафов предусмотрена возможность соединения шкафов одного габарита в линию.
Таким образом, новое конструктивное решение и модификация аварийного регистратора ПАРМА РП4.06М, позволяют наиболее полно решать задачи, стоящие перед подсистемами противоаварийной автоматики современных объектов энергетики.
