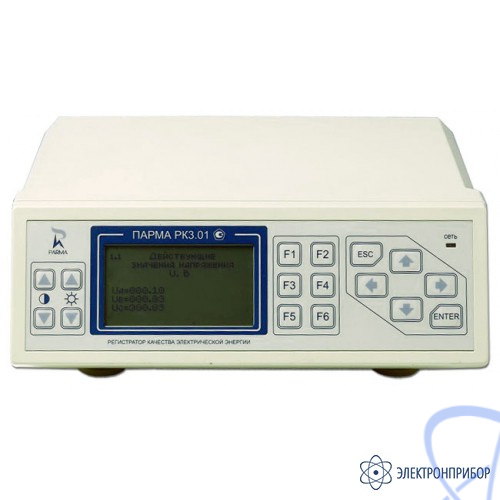

Парма РК 3.01 стационарный — регистратор (анализатор) качества электроэнергии (с монтажной панелью)

Производитель

ПAРМА

Гарантия

18 мес

Артикул

37629

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение:

Регистратор (анализатор) качества электроэнергии РК 3.01 предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц (энергоаудит). Производит оценку соответствия установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 кВ непосредственно или относительно вторичного измерительного трансформатора.

Основная область применения: измерение показателей качества электрической энергии в соответствии с ГОСТ 13109-97.
Рабочие условия применения в части воздействия климатических и механических факторов внешней среды соответствуют требованиям к группе 4 по ГОСТ 22261.
Температура окружающего воздуха от минус 20 до плюс 55 °С.

Регистратор Парма РК 3.01 стационарный поставляется монтажным комплектом - специальной консолью, позволяющей установить регистратор стационарно. Регистратор имеет три независимых гальванически развязанных канала для измерения напряжения. Выполняет аналого-цифровое преобразование мгновенных значений, входной массив данных обрабатывается цифровым сигнальным процессором, который производит все математические расчеты, в том числе и через преобразования Фурье. Зарегистрированные данные хранятся в энергонезависимой памяти. Регистратор оснащен интерфейсом Centronics для подключения принтера и интерфейсом RS 232 для подключения ПК, для проведения автоматизированной поверки, юстировки, а также работы регистратора в системах АСУТП и АСКУЭ.

В регистраторе Парма РК3.01 реализован расчет превышений нормально - и предельно допускаемых значений для период регистрации. Предоставлена информация о максимальных и минимальных значениях измеряемых величин и предусмотрена возможность поминутного просмотра зарегистрированных значений.

Регистратор имеет гибкую систему возможностей и настроек:

выбор любого значения номинального напряжения в измеряемом диапазоне;
выбор способа подключения "звезда" или "треугольник";
индикацию текущих значений и результатов измерений;
возможность задания до четырех не перекрывающихся временных интервалов, регистрации с одним или каждый со своим набором предельно и нормально допустимых отклонений и наименований для идентификации;
пользователь имеет возможность выбрать набор из имеющихся профилей уставок или создать и сохранить свой собственный набор;
возможность непосредственного подключения принтера для печати отчета;

Отчет о регистрации содержит:

информацию о нештатных ситуациях
статистику регистрации ПКЭ, рассчитанную для суток и для интервалов, а именно:
- среднее значение за сутки (интервал);
- максимальное значение за сутки (интервал);
- минимальное значение за сутки (интервал);
- относительное время выхода за нормально допустимые значения за сутки (интервал);
- относительное время выхода за предельно допустимые значения за сутки (интервал);
заключение о соответствии качества электрической энергии для суточной и для интервальной статистики;
шестнадцать зарегистрированных провалов или перенапряжений за каждую минуту.

Основные технические характеристики регистратора Парма РК 3.01:

Нормируемые метрологические характеристики (режим регистрации):

Измеряемая величина, X	Диапазон измерения, Xмакс - Xмин	Интервал усреднения, cекунд	Пределы допускаемых погрешностей регистратора
Измеряемая величина, X	Диапазон измерения, Xмакс - Xмин	Интервал усреднения, cекунд	абсолютной, D X	относительной, d X
1. Действующее значение напряжения U, В	от 0,7 U_ном до 1,3 U_ном	60	-	± 0,2 %
2. Установившееся отклонение напряжения d U, %	от - 30 до + 30	60	± 0,2	-
3. Установившееся действующее значение напряжения основной частоты U₍₁₎, В	от 0,7 U_ном до 1,3 U_ном	60	-	± 0,2 %
4. Установившееся отклонение действующего значения напряжения основной частоты d U₍₁₎, %	от - 30 до + 30	60	± 0,2	-
5. Частота f, Гц	от 45 до 55	20	± 0,02	-
6. Отклонение частоты D f, Гц	от - 5 до + 5	20	± 0,02	-
7. Коэффициент несимметрии напряжений по обратной последовательности основной частоты *К_2U*, %	от 0 до 30	3	± 0,3	-
8. Коэффициент несимметрии напряжений по нулевой последовательности основной частоты *К_0U*, %	от 0 до 30	3	± 0,3	-
9. Коэффициент искажения синусоидальности кривой напряжения *K_U*, %	от 0 до 30	3	при *K_U* < 1% ± 0,1 %	при *K_U* > 1% ± 10 %
10. Коэффициент n-ой гармонической составляющей напряжения *К_U(n)*, при n от 2 до 40, %	от 0,05 до 30,00	3	при *К_U(n)* < 1% ± 0,05 %	при *К_U(n)* > 1 % ± 5 %
11. Коэффициент временного перенапряжения Kпер U	от D¹⁾ до 1,3	-	± 2,2/U_ном	-
12. Глубина провала d U_п, %	от d U_{пр н}²⁾ до 100	-	± 220/U_ном	-
13. Длительность провала D t_п, мс	от 10 до 59960	-	при D t_п < 20 c ± 10 мс	-
13. Длительность провала D t_п, мс	от 10 до 59960	-	при D t_п > 20 c ± 20 мс	-
14. Длительность перенапряжения D t_пер, мс	от 40 до 59960	-	при D t_пер < 20 c ± 10 мс	-
14. Длительность перенапряжения D t_пер, мс	от 40 до 59960	-	при D t_пер > 20 c ± 20 мс	-
15. Астрономическое время	-	-	± 1 с/сут	-
16. Наибольшее время непрерывной регистрации				10080 мин
17. Значение номинального действующего значения напряжения U_ном, в Вольтах				от 45 до 400
18. Чувствительность регистрации отклонения измеряемых величин по уставкам допускаемых значений не превышает пределов допускаемых погрешностей регистратора при измерении соответствующих измеряемых величин
¹⁾ - D = 1 + dU_{пр в}/100, где dU_{пр в} - значение установленного предельно допустимого отклонения напряжения вверх;
²⁾ - dU_{пр н} - значение установленного предельно допустимого отклонения напряжения вниз.

Характеристики регистратора Парма РК 3.01:

Параметр	Значение
Число входных каналов	3
Диапазон входных напряжений переменного тока, В	31,5 - 520
Напряжение питания регистратора (AC/DC), В	100-240
Входное сопротивление регистратора, кОм, не менее	500
Габаритные размеры, мм	200x230x80
Рабочие условия применения	от -20 °С до +55 °С.
Потребляемая мощность, ВА, не более	15
Масса изделия, кг, не более	1,2

Сертификат об утверждении типа средств измерений № 16062; зарегистрирован в Государственном реестре средств измерения под № 25731-03
Сертификат соответствия № РОСС RU.ME30.B.01171 № 5352370 в системе сертификации ГОСТ Р Госстандарта России;
Сертификат соответствия № РОСС RU.ME30.H.01172 № 0173895 в системе сертификации ГОСТ Р Госстандарта России.
Сертификат о признании утверждения типа средства измерений республики Казахстан № KZ. 02.03.00598-2004/25731-03, № 1692.
Сертификат об утверждении типа средства измерений республики Беларусь РБ 03 13 2313 04, № 2958.

Наименование	Количество
Руководство по эксплуатации	1
Формуляр	1
Руководство пользователя (программа TransData)	1
Методика поверки	1
Компакт диск (программное обеспечение, документация)	1
Комплект монтажный	1
Шнур питания	1
Кабель соединительный для подключения к последовательному порту персонального компьютера (RS232)	1
Комплект предохранителей	1
Комплект измерительных проводов	1
Упаковочная коробка	1
