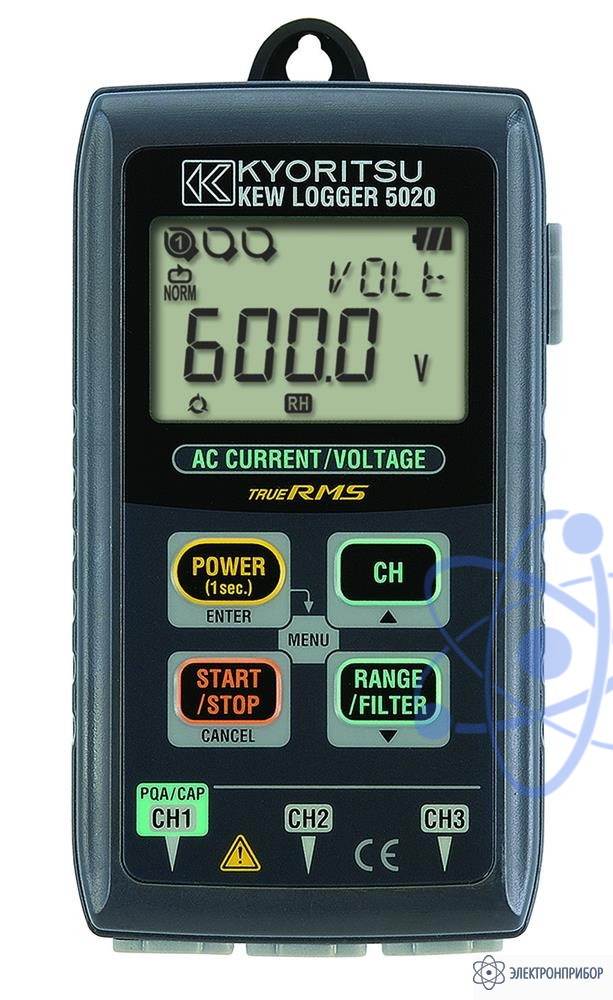

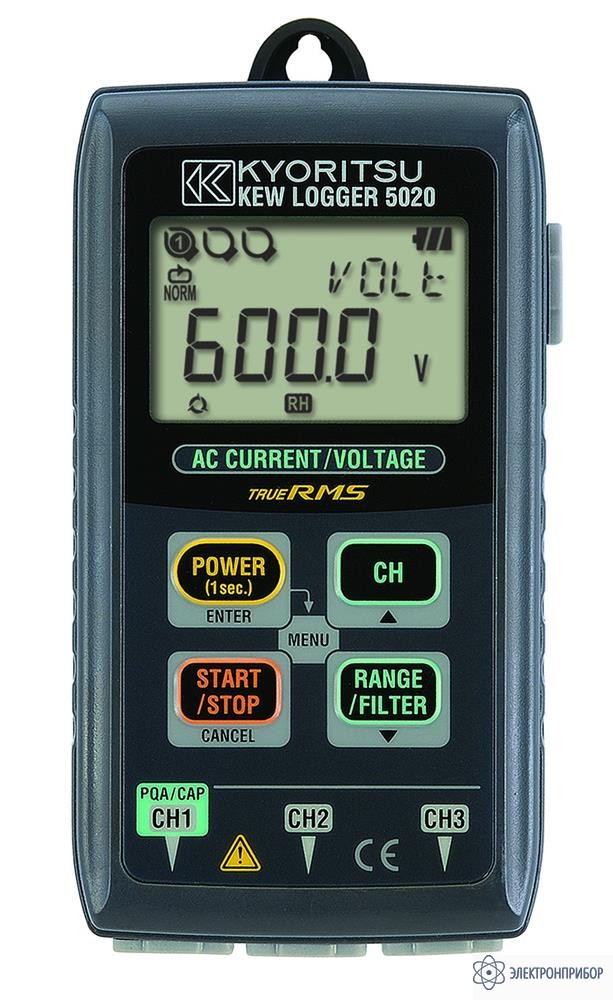

Технические характеристики регистратора тока и напряжения KEW 5020:
Диапазон измерений и относительная погрешность
Относительная погрешность «RMS» (действительно действующего значения) (АС 50/60Гц, Синусоидальная волна, Входной сигнал: не менее 10 % от диапазона на Канале 1).
| Диапазон |
KEW 8146 (30 А) :100,0 мА/1000 мА/10,00 А/30,0 А
KEW 8147 (70 А) :100,0 мА/1000 мА/10,00 А/70,0 А
KEW 8148 (100 А) :100,0 мА/1000 мА/10,00 А/100 А

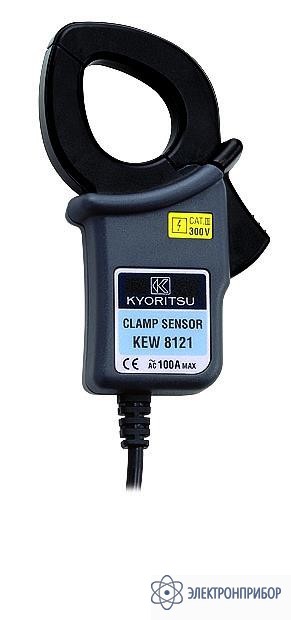

KEW 8121 (1000 А) :10,00/100,0 А

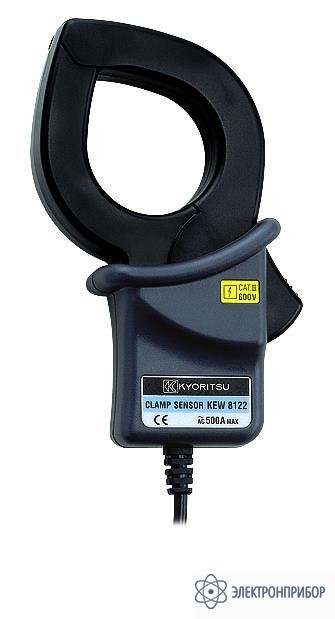

KEW 8122 (500 А) :50,00/500 А

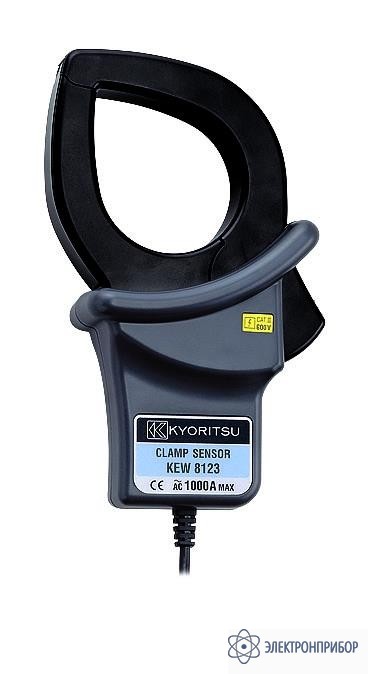

KEW 8123 (1000 А) :100,0/1000 А
KEW 8309 (600 В) :600,0 В (только для модели 5020) |
| Количество единиц на индикаторе (разряды) |
4 единицы (разряда) |
| Эффективный входной диапазон |
От 0 % до 100 % каждого диапазона |
Display
Диапазон |
От 0% до 105 % каждого диапазона (при превышении 105 % на индикаторе отображается "OL"). |
| Предел основной допускаемой относительной погрешности |
Диапазон 100,0 мА: ±2,0%I ±0,9% показаний шкалы + погрешность Клещевого адаптера.
Другие диапазоны: ±1,5%I ±0,7% показаний шкалы + погрешность Клещевого адаптера. |
| Crest Factor |
Не более 2,5: погрешность (синусоидальная волна) + 2% I +1% показаний шкалы (не более 95 % от каждого диапазона) |
Относительная погрешность в Триггерном режиме записи (АС) 50/60Гц синусоидальная волна
| Предел основной допускаемой относительной погрешности |
Диапазон 100,0 мА: ±3,5% ±2,2% показаний шкалы + погрешность Клещевого адаптера.
Другие диапазоны: ±3,0% ±2,0% показаний шкалы + погрешность Клещевого адаптера. |
Относительная погрешность в режиме записи «Картинка»/ АКЭ
Относительная погрешность мгновенного значения в режиме записи «Картинка»
| Предел основной допускаемой относительной погрешности |
Диапазон 100,0 мА: ±3,0% I ±1,7% показаний шкалы + погрешность Клещевого адаптера.
Другие диапазоны: ±2,5% I ±1,5% показаний шкалы + погрешность Клещевого адаптера. |
ПРИМЕЧАНИЕ:
- Технические характеристики каждого Клещевого адаптера см. в руководстве по эксплуатации к Клещевым адаптерам.
- Электромагнитная Совместимость (ЭМС) EN61000-4-2 Electrostatic Discharge Immunity (ESD)/ Performance criteria: B
- В Обычном режиме измерения Макс., Мин и Мгновенное значение является лишь исходным/ опорным значением; их точность не гарантируется.
| Операционная система |
последовательное приближение (Канал 1 single synchronized sampling) |
| Номинальное макс. рабочее напряжение |
(АС) 9 В9 (rms), 1,4В пиковое значение |
| Число входных каналов |
3 канала |
| Метод проведения измерений |
«True RMS» |
Интервал выборки Обычный/ Триггерный режим
Режим «Картинка»
Режим АКЭ |
приблизительно 1,65 мсек/ Канал
приблизительно 0,55мсек (форма волны: 1,1мс)
приблизительно 0,55мсек |
| Индикатор |
ЖКИ |
| Предупреждение о подсадке батарей |
Отображение символа батарей (4 уровня) |
| Предупреждение о выходе за пределы диапазона |
при превышении диапазона измерений на индикаторе отобразится символ "OL". |
| Функция автоматического отключения |
Функция автоматического отключения срабатывает автоматически по прошествии 3мин после последней операции переключения кнопок (если не проводится запись). |
| Место использования |
Использовать в помещении, высота над уровнем моря – до 2000м. |
| Диапазон температуры и влажности при которой гарантирована точность измерений |
23°С±5°С/ ОВ (относительная влажность) – не более 85% (без образования конденсата) |
| Диапазон рабочей температуры и влажности |
от минус 10°С до плюс 50°С/ ОВ – не более 85% (без образования конденсата) |
| Условия хранения |
от минус 20°С до плюс 60°С/ ОВ – не более 85% (без образования конденсата) |
| Батареи |
6 В (DC): щелочные батареи (LR6)х4шт |
| Потребление тока |
приблизительно 10 мА |
| Время проведения измерений |
приблизительно 10 дней (при использовании щелочных батарей LR6) |
| Стандарты безопасности |
МЭК61010-1:2001 КАТ.III 300В Степень загрязнения 2 МЭК61326 (стандарт EMC) |
| Защита то перегрузки |
Макс. 120% / 10 с. номинального тока/ напряжения каждого Клещевого адаптера |
| Выдерживаемое напряжение |
3450 В (АС) (RMS 50/60Гц)/ в течение 5 с |
| Сопротивление изоляции |
не менее 50 МОм/ 1000 В |
| Габаритные размеры |
111 х 60 х 42 мм |
| Вес |
265 г. |
