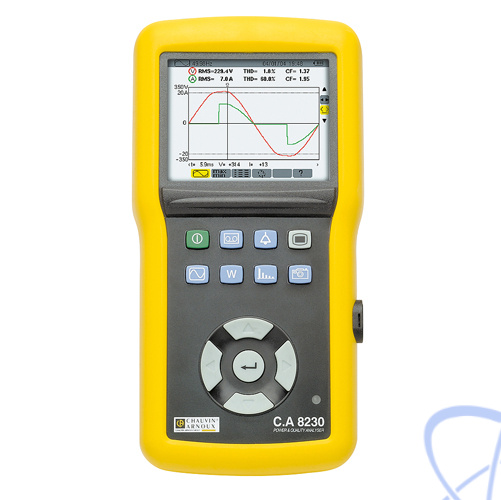

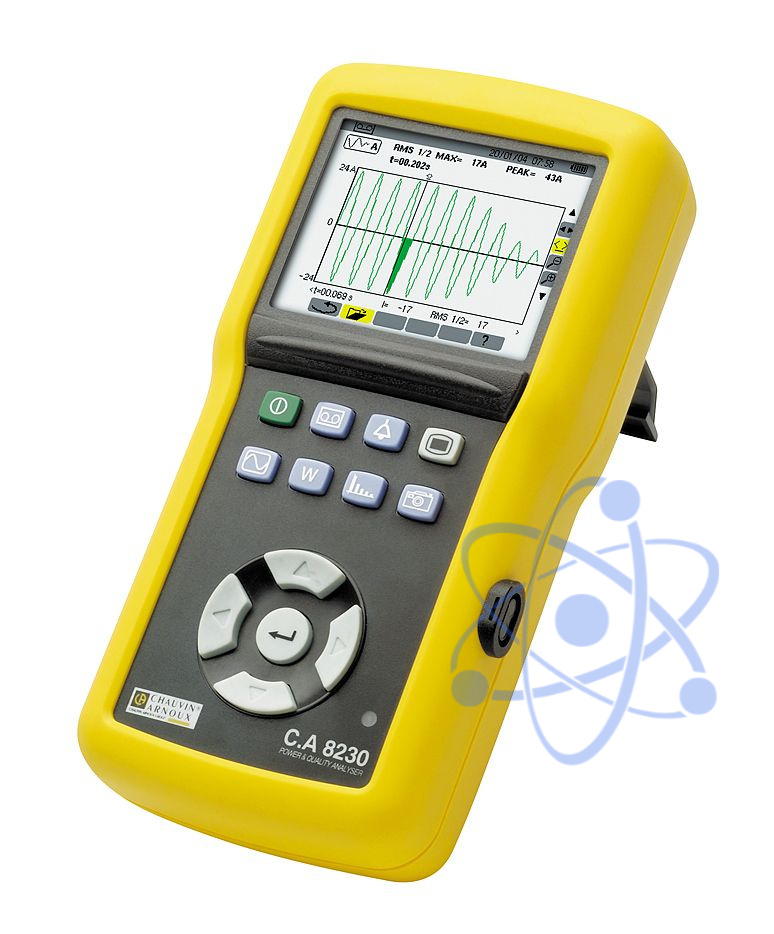

C.A 8230 — однофазный графический анализатор качества питания

Назначение однофазного графического анализатора качества питания C.A 8230:

Анализатор качества питания TRMS C.A 8230 для однофазных и трехфазных цепей. Большой и четкий цветной графический дисплей отображает форму волны и пусковой ток. Измеряет и анализирует качество энергии в реальном времени. Функция регистрации данных с памятью до 30 дней. Компактный и прочный корпус, подходит для работы в полевых условиях и демонстрационных нужд. Снабжен токовым зажимом. Подключение к ПК через RS-232-порт с помощью адаптера USB. Программное обеспечение Data Viewer расширяет возможности конфигурирования, передачи данных и обработки в ПК.

Особенности однофазного графического анализатора качества питания C.A 8230:

Большой четкий цветной графический ЖК-дисплей;
Измерение мощности в режиме реального времени;
Регистрация данных;
Программа Data Viewer для передачи и анализа данных;
Перезаряжаемые батареи;
Измерение тока от 5 мA посредством токового зажима (MN93A) до 6500 А при помощи гибких клещей AmpFlex.

Технические характеристики однофазного графического анализатора качества питания C.A 8230:

Параметр	Значения
Напряжение	6 – 600 Вrms AC+DC ±(0.5 % +2 знака)
Переменный ток	5 мA – 6500 A ±(0.5 % +1 знак)
Постоянный ток	1 A – 1700 A ±(1 % +1 знак)
Частота	40 – 70 Гц
Мощность	W, VA, VAr, DF, THD, Cos φ
Скорость вращения	6 – 120000 об/мин ±(0.5 %)
Токовый зажим	тип MN93A, 5 мA – 120 A
Дисплей	графический, цветной ЖК (1/4 VGA), 320 × 240 пикселей
Память	1.5 Mб
Герметичность	IP54
Безопасность	EC 61010-1 CAT III, 600 В
Соединение	RS-232 -порт с адаптером USB
Питание	перезаряжаемые NiMH-батареи или сетевой адаптер
Габаритные размеры	108 × 211 × 60 мм
Масса	880 г

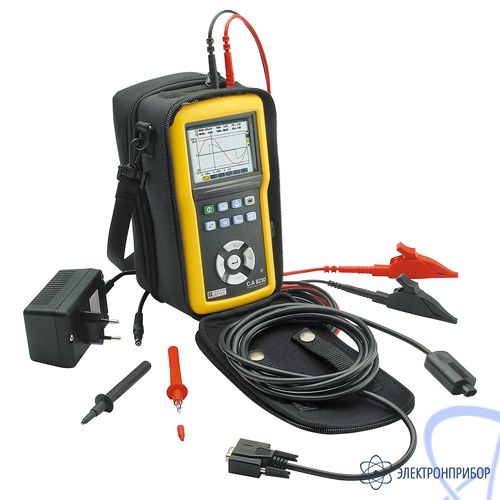

№	Наименование	Количество
1.	Однофазный графический анализатор качества питания C.A 8230	1
2.	Комплект батарей питания	1
3.	Сетевой адаптер/зарядное устройство	1
4.	Токовый зажим	1
5.	Испытательный провод (черный, красный)	2
6.	Пробник	2
7.	Зажим "крокодил"	2
8.	Оптический кабель RS-232/USB	1
9.	Программное обеспечение ’’Data Viewier’’ PC	1
10.	Переносная сумка	1
11.	Руководство пользователя на русском языке	1
