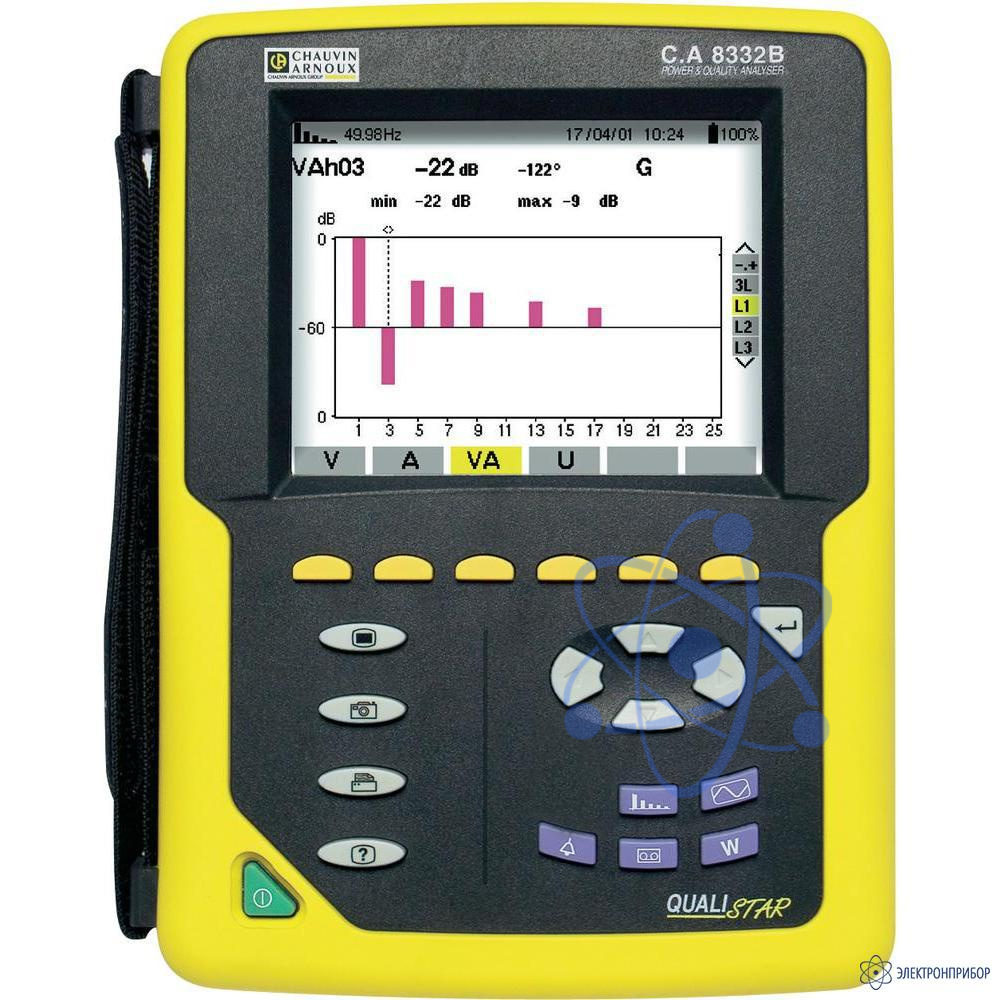

Назначение анализатора C.A 8332B + PAC193:
Прибор C.A 8332B предназначен для энергетических и эксплуатационных департаментов промышленных и административных зданий и моментально дает картину основных характеристик электросети, которая дополняется расчетными параметрами и многочисленными функциями компьютерной обработки.
- Быстрая оценка эксплуатационных параметров сети;
- Четкая последовательность операций обеспечивает точность и эффективность измерений;
- Простота управления (легко доступные кнопки);
- Прибор предназначен для полевых условий (поддержка прибора при помощи ремня на шее для удобства наблюдения показаний).
Основные измеряемые анализатором C.A 8332B + PAC193 параметры:
- Напряжение среднеквадратическое (TRMS) АС и DC: напряжение фазы до 480 В и напряжение фаза-фаза до 830 В.
- Ток среднеквадратический (TRMS) АС и DC до 1400 А.
- Пиковое напряжение и ток.
- Частота: от 10 до 70 Гц.
- Активная, реактивная и полная мощность отдельной фазы и всех фаз.
- Активная, реактивная, полученная и переданная энергия; полная энергия.
- Напряжение, ток и мощность гармоник до 50-го порядка.
Дополнительные функции анализатора C.A 8332B + PAC193:
- Графическое представление данных.
- Аварийные сигналы (alarms), отображение переходных процессов.
- Запись, датировка и характеристики нарушений (перегрузки, провалы, пропадания и т.п.).
- Сохранение данных.
- Немедленная распечатка изображения экрана на принтер.
- Сохранение изображения экрана.
- Связь с компьютером при помощи оптического интерфейса.
Основные расчитываемые параметры:
- Ток нейтрали.
- Пикфактор тока и напряжения.
- К-фактор тока (при использовании трансформатора).
- Фактор мощности, фазовый сдвиг и тангенс.
- Краткосрочное дрожание (flicker) напряжения.
- Разбалансировка фаз по току и напряжению.
- Общий коэффициент гармонических искажений.
- Среднее значение любого рассчитанного параметра.
