Назначение заземления переносного линейного с металлическими штангами ЗПЛШМ-1150:
Заземление переносное линейное с металлическими штангами ЗПЛШМ-1150 применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) и в распределительных устройствах (РУ) постоянного и переменного тока промышленной частоты напряжением 1150 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках фазного или наведенного напряжения.
Поставляется в однофазном исполнении с одной штангой и маркировкой ЗПЛШМ 1150 S-ХХ, где ЗПЛШМ — тип изделия, 1150 — класс напряжения, а ХХ — сечение заземляющего провода.

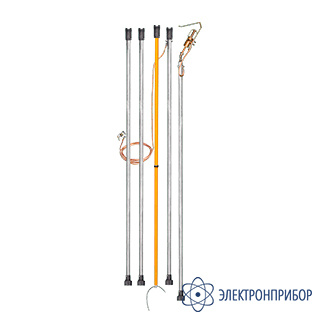

Заземление представляет собой конструкцию, состоящую из следующих основных узлов:
- контактная часть, выполненная в виде пружинного зажима ФЗ-7 с фиксацией (и ФЗ-9 без фиксации), связанного с металлическим звеном штанги механически — с помощью карданного соединения и электрически — с помощью гибкой медной перемычки, а также струбцины на конце гибкого провода (заземляющего спуска). Зажим устанавливается на провод или трубчатую шину путем резкого защелкивания подпружиненным прижимом с его последующей фиксацией (только ФЗ-7) для предотвращения случайного сброса заземления;
- токопроводящая часть, представляющая собой штангу с металлическими звеньями, электрически соединенную с гибким проводом;
- изолирующая часть, выполненная в виде диэлектрической штанги с рукояткой, связанной с токопроводящей частью резьбовой соединительной втулкой с накидной гайкой из стеклонаполненного полиамида.
