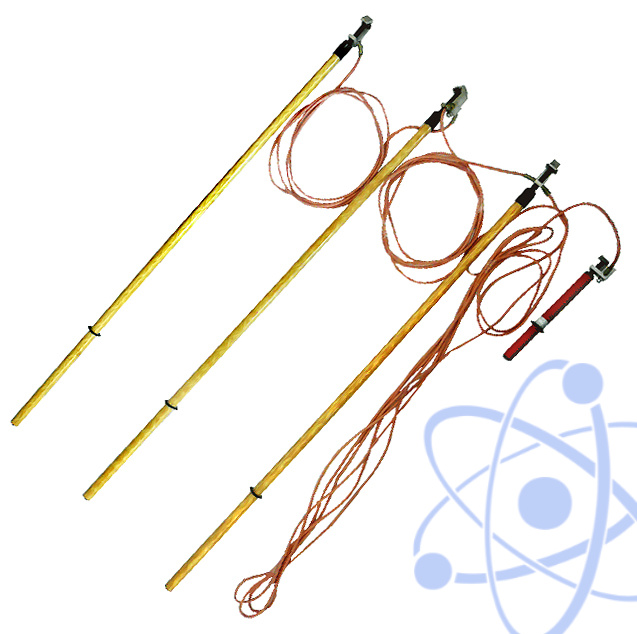

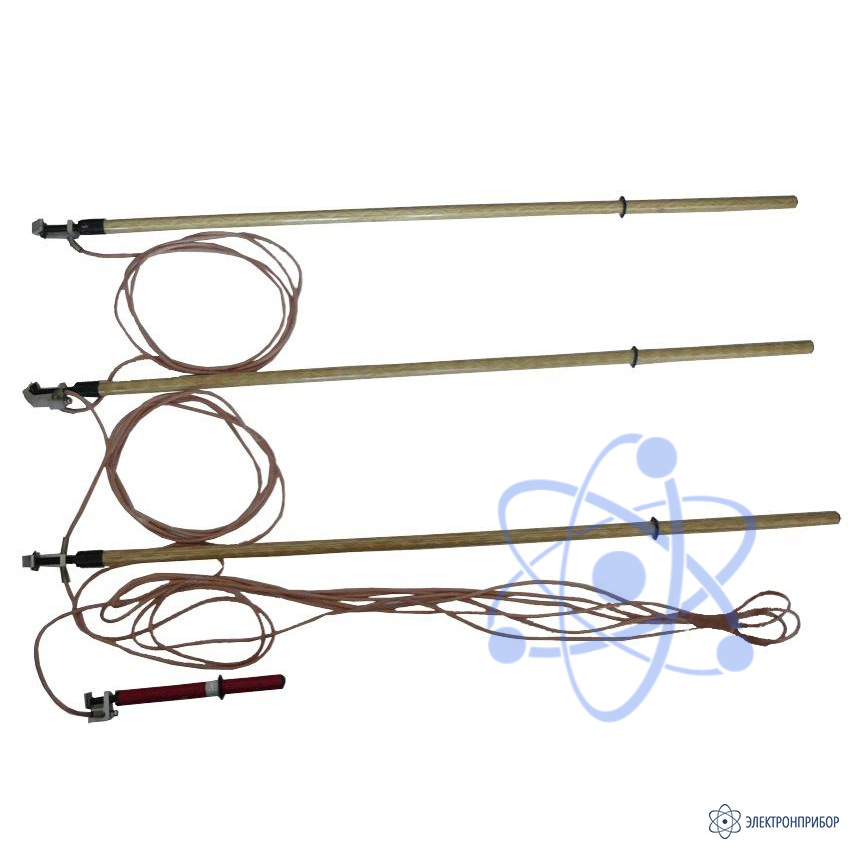

ЗПЛ-35Н-3 — заземление переносное для воздушных линий 3-х фазное до 35кВ с тремя штангами

Производитель

Гарантия

12. мес

Назначение заземления переносного для воздушных линий 3-х фазного до 35кВ с тремя штангами ЗПЛ-35Н-3:

Заземление переносное ЗПЛ-35Н-3 предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм².

ЗПЛ-35Н-3 выпускается с сечением провода 25 мм², 35 мм², 50 мм², 70 мм², 95 мм².

Технические характеристики заземления переносного для воздушных линий 3-х фазного до 35кВ с тремя штангами ЗПЛ-35Н-3:

Параметр	ЗПЛ-35Н-3 (сеч. 25мм²)	ЗПЛ-35Н-3 (сеч. 35мм²)	ЗПЛ-35Н-3 (сеч. 50мм²)	ЗПЛ-35Н-3 (сеч. 70мм²)	ЗПЛ-35Н-3 (сеч. 95мм²)
Сечение заземляющего провода, мм²	25	35	50	70	95
Рабочее напряжение электроустановок, кВ	35
Длина заземляющего спуска, м, не менее	12
Длина провода между фазами, м, не менее	4,5
Ток термической стойкости в течение 3 с, кА	3,6
Ток электродинамичской стойкости, кА	22
Длина изолирующей штанги, мм	1200
Длина рукоятки изолирующей штанги, мм	400
Габаритные размеры (в упаковке) штанги, мм	1750x100x200
Масса, кг, не более	9,4

Комплект поставки ЗПЛ-35Н-3

№	Наименование	Количество
1	Заземление переносное для воздушных линий 3-х фазное до 35кВ с тремя штангами ЗПЛ-35Н-3 (с выбранным диаметром сечения заземляющего провода)	1
