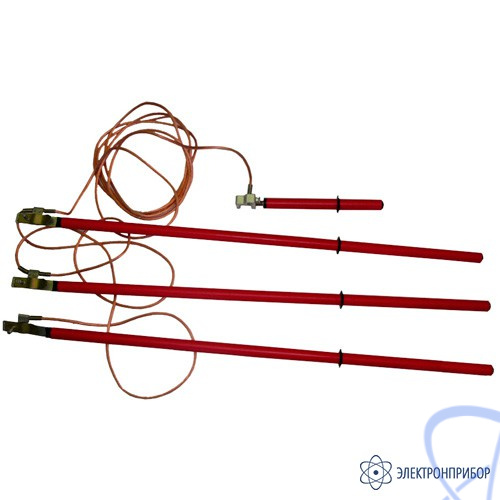

ЗПЛ-10Н-3 — заземление переносное для воздушных линий 3-х фазное до 10кВ с тремя штангами

Назначение заземления переносного для воздушных линий 3-х фазного до 10кВ с тремя штангами ЗПЛ-10Н-3:

Заземление переносное ЗПЛ-10Н-3 предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм². Допусимый диапазон рабочих температур от -45 °С до +45°С. Относительная влажность воздуха до 80% при 20°С.

ЗПЛ-10Н-3 выпускается с сечением провода 25мм², 35мм², 50 мм², 70 мм², 95 мм².

Технические характеристики заземления переносного для воздушных линий 3-х фазного до 10кВ с тремя штангами ЗПЛ-10Н-3:

Параметр	ЗПЛ-10Н-3 (сеч. 25мм²)	ЗПЛ-10Н-3 (сеч. 35мм²)	ЗПЛ-10Н-3 (сеч. 50мм²)	ЗПЛ-10Н-3 (сеч. 70мм²)	ЗПЛ-10Н-3 (сеч. 95мм²)
Сечение заземляющего провода, мм²	25	35	50	70	95
Рабочее напряжение, кВ	10
Длина заземляющего спуска, м, не менее	10
Длина провода между фазами, м, не менее	1,6
Ток термической стойкости в течение 3 с, кА	3,6
Ток электродинамичской стойкости, кА	22
Длина изолирующей штанги, мм	800
Длина рукоятки изолирующей штанги, мм	300
Габаритные размеры (в упаковке), мм	1300x150x100
Масса, кг, не более	6,2

Комплект поставки ЗПЛ-10Н-3

№	Наименование	Количество
1	Заземление переносное для воздушных линий 3-х фазное до 10кВ с тремя штангами ЗПЛ-10Н-3 (с выбранным диаметром сечения заземляющего провода)	1
