Назначение заземления переносного линейного ЗПЛ-10:

Заземления ЗПЛ-10 предназначены для защиты работающих на отключенных участках ВЛ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Переносные заземления до 10 кВ обеспечивают возможность наложения и снятия заземления на провода ВЛ сечением от 10 до 150 мм².

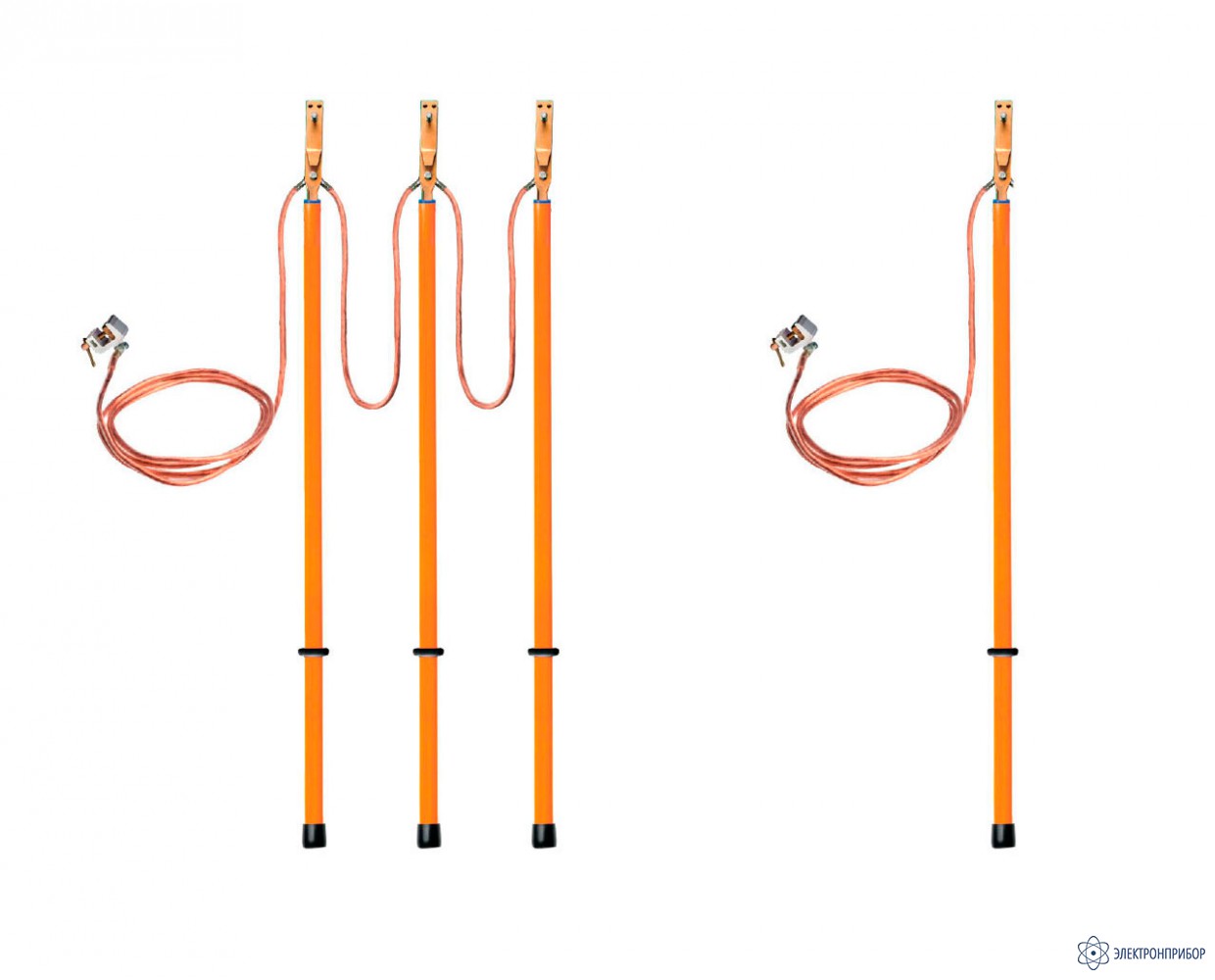

Заземления ЗПЛ-10 поставляются в исполнении с тремя штангами и маркировкой ЗПЛ-10-3/3-ХХ, или с одной штангой ЗПЛ-10-1/1-ХХ, где ЗПЛ — тип изделия, 10 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления с сечением до 150 мм² поставляются с фазным прищепочным зажимом ФЗ-1, выполненным из стали. Заземления с большими сечениями поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия. Также возможна комплектация комбинированным прищепочно-винтовым фазным зажимом ФЗ-2.

Технические характеристики заземления переносного линейного ЗПЛ-10:

Тип заземления	Тип зажима	Количество штанг	Сечение провода, мм²	Длина межфазного провода, м	Длина заземляющего спуска, м
Однофазное исполнение
ЗПЛ-10-1/1-25	прищепка	1	25	―	10
ЗПЛ-10-1/1-35	прищепка	1	35	―	10
ЗПЛ-10-1/1-50	винтовой	1	50	―	10
ЗПЛ-10-1/1-70	винтовой	1	70	―	10
ЗПЛ-10-1/1-95	винтовой	1	95	―	10
ЗПЛ-10-1/1-120	винтовой	1	120	—	10
ЗПЛ-10-1/1-150	винтовой	1	150	—	10
ЗПЛ-10-1/1-25	комбинированного типа	1	25	—	10
ЗПЛ-10-1/1-35	комбинированного типа	1	35	—	10
ЗПЛ-10-1/1-50	комбинированного типа	1	50	—	10
ЗПЛ-10-1/1-70	комбинированного типа	1	70	—	10
ЗПЛ-10-1/1-95	комбинированного типа	1	95	—	10
Трехфазное исполнение
ЗПЛ-10-3/3-25	прищепка	3	25	1,6	10
ЗПЛ-10-3/3-35	прищепка	3	35	1,6	10
ЗПЛ-10-3/3-50	винтовой	3	50	1,6	10
ЗПЛ-10-3/3-70	винтовой	3	70	1,6	10
ЗПЛ-10-3/3-95	винтовой	3	95	1,6	10
ЗПЛ-10-3/3-120	винтовой	3	120	1,6	10
ЗПЛ-10-3/3-150	винтовой	3	150	1,6	10
ЗПЛ-10-3/3-25	комбинированного типа	3	25	1,6	10
ЗПЛ-10-3/3-35	комбинированного типа	3	35	1,6	10
ЗПЛ-10-3/3-50	комбинированного типа	3	50	1,6	10
ЗПЛ-10-3/3-70	комбинированного типа	3	70	1,6	10
ЗПЛ-10-3/3-95	комбинированного типа	3	95	1,6	10
Общие характеристики
Параметр			Значение
Номинальное рабочее напряжение, кВ			10
Длина изолирующей части, мм			700
Длина рукоятки, мм			300
Варианты фазных зажимов: - для сечений 16 и 35 мм² - для сечений 16 – 95 мм² - для всех сечений			ФЗ-1 стальной прищепочный ФЗ-2 алюминиевый комбинированного типа ФЗ-3 алюминиевый винтовой
Условия эксплуатации: - температура, °С - влажность при температуре, %			от -45 до +45 до 80 при 20 °С

№	Наименование	ЗПЛ-10-1/1-25 ЗПЛ-10-1/1-35 ЗПЛ-10-1/1-50 ЗПЛ-10-1/1-70 ЗПЛ-10-1/1-95 ЗПЛ-10-1/1-120 ЗПЛ-10-1/1-150 ЗПЛ-10-1/1-25 ЗПЛ-10-1/1-35 ЗПЛ-10-1/1-50 ЗПЛ-10-1/1-70 ЗПЛ-10-1/1-95	ЗПЛ-10-3/3-25 ЗПЛ-10-3/3-35 ЗПЛ-10-3/3-50 ЗПЛ-10-3/3-70 ЗПЛ-10-3/3-95 ЗПЛ-10-3/3-120 ЗПЛ-10-3/3-150 ЗПЛ-10-3/3-25 ЗПЛ-10-3/3-35 ЗПЛ-10-3/3-50 ЗПЛ-10-3/3-70 ЗПЛ-10-3/3-95
1	Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-10 в выбранном исполнении	1	1
2	Штанга переносного заземления	1	3
3	Чехол для штанг	1	1
4	Сумка	1	1
5	Паспорт	1	1
