Назначение устройства для присоединения переносных защитных заземлений УППЗ
Устройство УППЗ предназначено для присоединения переносных штанговых заземлений всех типов и контрольно-измерительных приборов к изолированным проводам ВЛ.
Особенности устройства для присоединения переносных защитных заземлений УППЗ

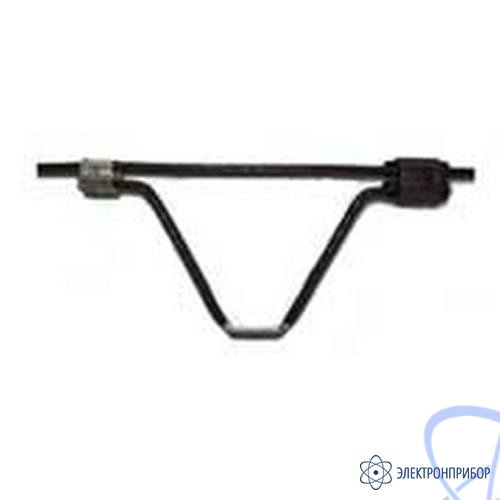

УППЗ состоит из отрезка изолированного провода и двух прокалывающих зажимов. В средней части отрезка провода удалена изоляция. Для облегчения установки и снятия фазного зажима штангового переносного заземления, устанавливаемого на ВЛ с поверхности земли (на высоте до 6–8 м), служит изгиб отрезка провода в форме трапеции.
Наличие неизолированных частей в устройстве УППЗ не оказывает существенного влияния на безопасность населения и персонала вследствие крайне малой площади таких частей относительно общей длины проводов ВЛ, а также из-за расположения устройства (при монтаже на ВЛ) на большом расстоянии от поверхности земли.
Три устройства УППЗ, установленные на ВЛ 6–10 кВ с треугольным расположением проводов
