Описание заземления со штангами для установки с земли КШЗ 6-10:

Заземление переносное линейное с комплектом штанг для установки с земли КШЗ 6-10 предназначено для защиты работающих на отключенных участках воздушных линий напряжением 6-10 кВ без подъема на опору, непосредственно с поверхности земли.

Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный указатель высокого напряжения, который также поставляется на телескопической штанге.

Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода.

Постановка заземления может обеспечиться одним человеком.

Технические характеристики заземления со штангами для установки с земли КШЗ 6-10:

Параметр	Значение
	КШЗ 6-10 S-25	КШЗ 6-10 S-35
Сечения заземляющего провода, мм²	25	35
Номинальное рабочее напряжение, кВ	6-10
Количество фаз, шт	3
Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт	3
Количество звеньев алюминиевой штанги, шт	3
Количество телескопических изолирующих штанг для постановки, шт	1
Количество звеньев изолирующей штанги, шт	2
Суммарная длина проводящей части штанги, мм	4330
Длина изолирующего звена, мм	2000
Длина рукоятки, мм	1000
Длина алюминиевой штанги в собранном виде, мм	1720
Длина изолирующей штанги в собранном виде, мм	1690
Длина межфазных проводов, м	6,0
Длина заземляющего спуска, м	4,0
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха	от -45°C до +45°C до 80% при 20°C

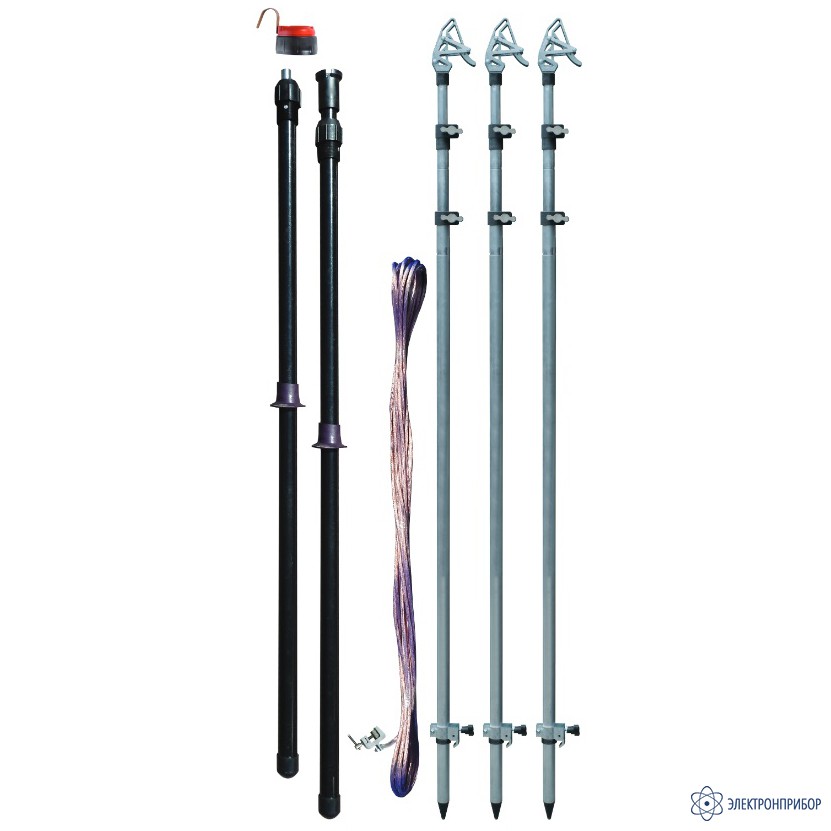

№	Наименование	Количество
1	Алюминиевые телескопические штанги с гравитационными фазными зажимами	3
2	Удлиняющее алюминиевое звено	1
3	Изолирующая телескопическая штанга для постановки	1
4	Провод заземления с заземляющей струбциной	1
5	Блок индикации указателя высокого напряжения УВНБУ 6-35	1
6	Штанга изолирующая телескопическая указателя напряжения	1
7	Чехол	1
8	Паспорт	1
