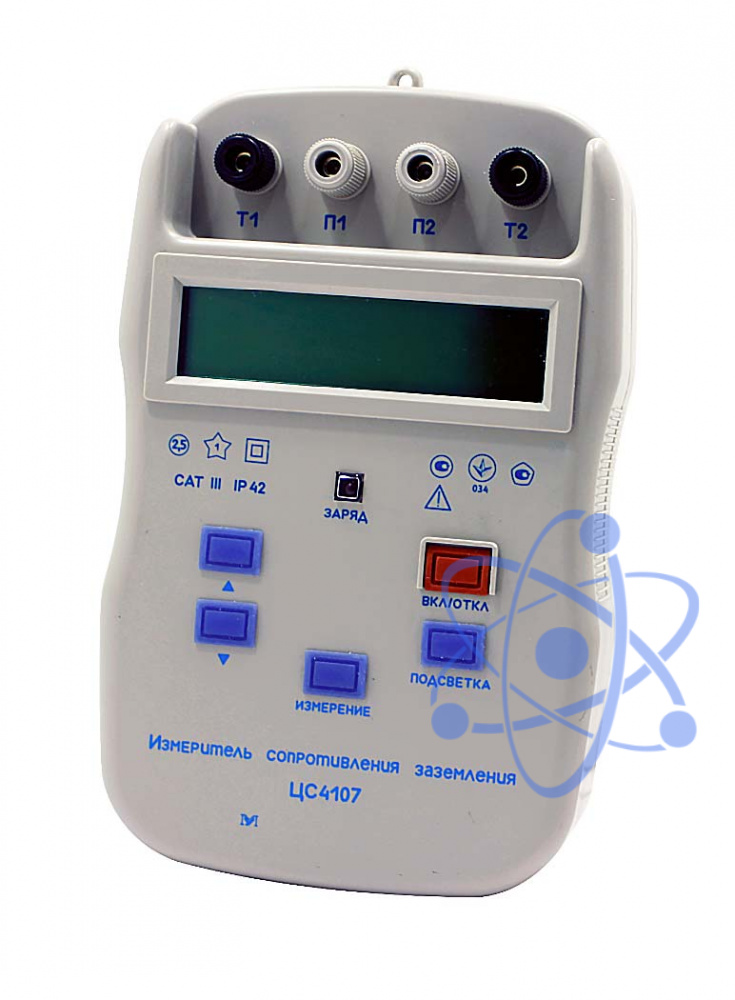

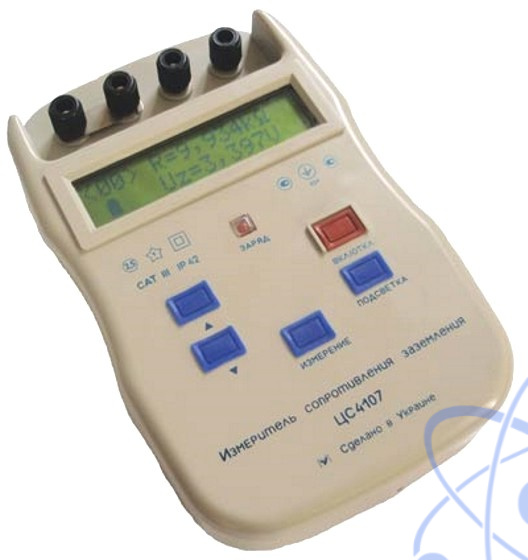

Назначение измерителя ЦС4107
Измеритель сопротивления заземления ЦС4107 предназначен для измерения сопротивления растеканию тока заземляющих устройств, определения удельного сопротивления грунта.
Измеритель ЦС4107 используют на предприятиях энергетических сетей, электростанциях и подстанциях, а также в организациях и учреждениях, контролирующих условия обеспечения требований безопасности при эксплуатации электроустановок.
Измеритель относится к электронным средствам измерительной техники с цифровым отсчетом, оборудован микроконтроллером и жидкокристаллическим индикатором (далее – по тексту ЖКИ).
Принцип действия измерителя ЦС4107 основан на преобразовании напряжения сопротивления и силы тока, протекающего через это сопротивление, и дальнейшему преобразованию измеренной информации в величину сопротивления. Напряжение и сила тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Величина сопротивления вычисляется с помощью микроконтроллера, а результаты измерения отображаются на ЖКИ.
Работой АЦП и реализацией функций измерителя управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих пятидесяти измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.
Особенности измерителя ЦС-4107
- Индикация результатов измерений – буквенно-цифровая на жидкокристаллическом индикаторе с подсветкой.
- Заряд аккумуляторов от блока питания.
- Индикация процесса и степени заряда аккумуляторов.
- Автоматическое отключение в пределах 90...120 сек. после окончания работы.
- Хранение в памяти результатов 50 предыдущих измерений.
- Автоматическое отключение от источника электропитания при снижении напряжения аккумуляторов ниже 8,8 В.
- Индикация: наличие стороннего напряжения на потенциальных зажимах свыше 7 В; превышение допустимого сопротивления электродов.
- Автоматический выбор единицы измерения.
