MI 3102H CL EurotestXE — измеритель параметров безопасности электроустановок (2,5 кВ)

Производитель

Metrel

Гарантия

36 мес

Межповерочный интервал

24 мес

Артикул

26657

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Подобрать аналог

Назначение прибора MI 3102H CL:

Прибор, являющийся результатом эволюционного развития популярного измерителя параметров электроустановок MI 3102H.

Сбалансированный функциональный набор MI 3102H в MI 3102H CL дополнен методом измерения сопротивления заземления без использования вспомогательных штырей, который наиболее востребован в городских условиях. Таким образом, пользователю MI 3102H CL доступно проведение практически всех требуемых ПУЭ и ПТЭЭП испытаний, а реализация нескольких методов измерения в некоторых функциях делает данный прибор универсальным инструментом сотрудника электротехнической лаборатории.

Функции прибора MI 3102H CL:

измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
измерение коэффициентов абсорбции (DAR), поляризации (PI), R60;
проверка непрерывности защитных проводников;
измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
проверка параметров селективных и стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
контроль порядка чередования фаз в трехфазных системах;
измерение сопротивления заземления по 3-х проводной схеме;
измерение сопротивления заземления методом 2-х клещей с помощью 2-х опциональных клещей А1018 и А1019;
измерение напряжения и частоты;
измерение силы тока (TRMS) с помощью опциональных клещей А1018;
измерение освещенности с помощью опциональных датчиков А1172, А1173.

Отличительные особенности прибора MI 3102H CL:

Межповерочный интервал 2 года.
Встроенная 3-х уровневая память позволяет сохранять более 500 измерений и упорядочить в соответствии со структурой испытываемой электроустановки.
С помощью автоматического теста УЗО можно быстро и без лишних усилий полностью проверить работоспособность устройств защитного отключения.
Таблица характеристик предохранителей, записанная в памяти прибора, дает возможность в процессе измерения полного сопротивления контура или линии быстро оценить эффективность применения данного защитного устройства в исследуемой цепи.
Полная русификация.
ПО Eurolink PRO позволяет быстро генерировать отчеты измерений.
Рабочие условия от -10 °C до +40 °С, максимальная относительная влажность 95%.
Размеры (в мм): 230 x 103 x 115.
Масса: 1,3 кг.

Технические характеристики прибора MI 3102H CL:

Функция	Диапазон измерения	Разрешение	Погрешность измерений
Сопротивление изоляции	U=100 В, 250 В:
	R: 0,000 …1,999 МОм	0,001 МОм	±(5% от измер.+ 3 ед.мл.р.)
	2,00 … 99,99 МОм	0,01 МОм	±(5% от измер.+ 3 ед.мл.р.)
	100,0 … 199,9 МОм	0,1 МОм	±(5% от измер.+ 3 ед.мл.р.)
	U= 500 В, 1 кВ
	R: 0,000 …1,999 МОм	0,001MОм	±(2% от измер.+ 3 ед.мл.р.)
	2,00 … 99,99 МОм	0,01 МОм	±(2% от измер.+ 3 ед.мл.р.)
	100,0 … 199,9 МОм	0,1 МОм	±(2% от измер.+ 3 ед.мл.р.)
	200 … 999 МОм	1 МОм	±(10 % от измер.)
	U= 2,5 кВ
	R: 0,000 …1,999 МОм	0,001 МОм	±(2% от измер.+ 3 ед.мл.р.)
	2,00 … 99,99 МОм	0,01 МОм	±(2% от измер.+ 3 ед.мл.р.)
	100,0 … 199,9 МОм	0,1 МОм	±(2% от измер.+ 3 ед.мл.р.)
	200 … 1999 МОм	1 МОм	±(10 % от измер.)
	2,00 … 9,99 ГОм	10 МОм	±(10 % от измер.)
Коэффициент абсорбции (DAR) / поляризации (PI)	0,01…9,99	0,01	±(5% от измер.+ 2 ед.мл.р.)
Коэффициент абсорбции (DAR) / поляризации (PI)	10,0…100,0	0,1	±(5% от измер.)
Непрерывность защитного проводника при токе 200 мА	0,00 …19,99 Ом	0,01 Ом	±(3 % от измер.+ 3 ед.мл.р.)
	20,0 … 99,9 Ом	0,1 Ом	±(5 % от измер.)
	100 … 1999 Ом	1 Ом	±(5 % от измер.)
Непрерывность защитного проводника при токе 7 мА	0,0 …99,9 Ом	0,1 Ом	±(5% от измер.+ 3 ед.мл.р.)
Непрерывность защитного проводника при токе 7 мА	100 … 1999 Ом	1 Ом	±(5% от измер.+ 3 ед.мл.р.)
Полное сопротивление линии	0,00 … 19,99 Ом	0,01 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	20,0… 99,9 Ом	0,1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	100 … 1999 Ом	1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
Полное сопротивление контура	0,00 … 19,99 Ом	0,01 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	20,0 …99,9 Ом	0,1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	100 …1999 Ом	1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
Полное сопротивление контура, режим без отключения УЗО	0,00 … 19,99 Ом	0,01 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	20,0 …99,9 Ом	0,1 Ом	±(10 % от измер.)
	100 …1999 Ом	1 Ом	±(10 % от измер.)
Предполагаемый ток КЗ	0,00…19,99 А	0,01 А	См. погрешность измерения полного сопротивления контура или линии
	20,0…99,9 А	0,1 А
	100…999 А	1 А
	1,00…9,99 кА	10 А
	10…24,4 кА	100 А
Напряжение	0 … 500 В	1 В	±(2 % от измер.+ 2 ед.мл.р.)
Частота	45,0 Гц … 65,0 Гц	0,1 Гц	±2 ед.мл.р.
Номинальный отключающий ток I_∆N	10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
Напряжение прикосновения	0, 0 …9,9 В	0,1 В	(от 0% до 10%) от измер.+ 2 ед.мл.р.
Напряжение прикосновения	10,0…99,9 В	0,1 В	(от 0% до 10%) от измер.
Время срабатывания	0 … 500 мс	1 мс	±3 мс
Ток срабатывания	0,2 x I_∆N …1,1 x I_∆N (тип AC, I_∆N = 10 мА)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N …2,2 x I_∆N (тип A, I_∆N = 10 мА)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N …1,1 x I∆N (тип AС,I_∆N ≥30 мА)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N …1,5 x I_∆N (тип А, I_∆N ≥30 мА)	0,05 x I_∆N	±0,1 x I_∆N
Сопротивление заземления по 3-х проводной схеме	0,00…19,99 Ом	0,01 Ом	±(2 % от измер.+ 3 ед.мл.р.)
	20,0…99,9 Ом	0,1 Ом	±(2 % от измер.+ 3 ед.мл.р.)
	100 …1999 Ом	1 Ом	±(2 % от измер.+ 3 ед.мл.р.)
Сопротивление заземления 2-х клещевым методом	0,00…9,99	0,01	±(10% от измер + 10 ед. мл. р.)
	10,0…19,9	0,1	±10% от измер
	20,0…29,9	0,1	±20% от измер
	30,0…39,9	0,1	±30% от измер
Освещенность	0,01 …19,99 люкс	0,01 люкс	±(5 % от измер.+ 2 ед.мл.р.)
	20,0 …199,9 люкс	0,1 люкс	±5 % от измер.
	200 …1999 люкс	1 люкс	±5 % от измер.
	2,00 …19,99 клюкс	10 люкс	±5 % от измер.
Истинное среднеквадратическое значение силы тока	0,0 мА…99,9 мА	0,1 мА	±(5 % от измер.+ 3 ед.мл.р.)
	100 мА…999 мА	1 мА	±5 % от измер.
	1,00 A …19,99 A	0,01 A	±5 % от измер.
Питание	6 шт. 1,5 В алкалиновых / 1,2 В аккумуляторных батареи размер АА
Категория перенапряжения	600 В CAT III; 300 В CAT IV
Класс защиты от поражения электротоком	Двойная изоляция
Подключение к ПК	RS-232 или USB

№	Наименование	Количество
1.	Прибор EurotestXЕ 2,5 кВ	1
2.	Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м	1
3.	Измерительный кабель с вилкой Шуко	1
4.	2,5-кВ измерительный кабель для измерения сопротивления изоляции (1,5 м)	1

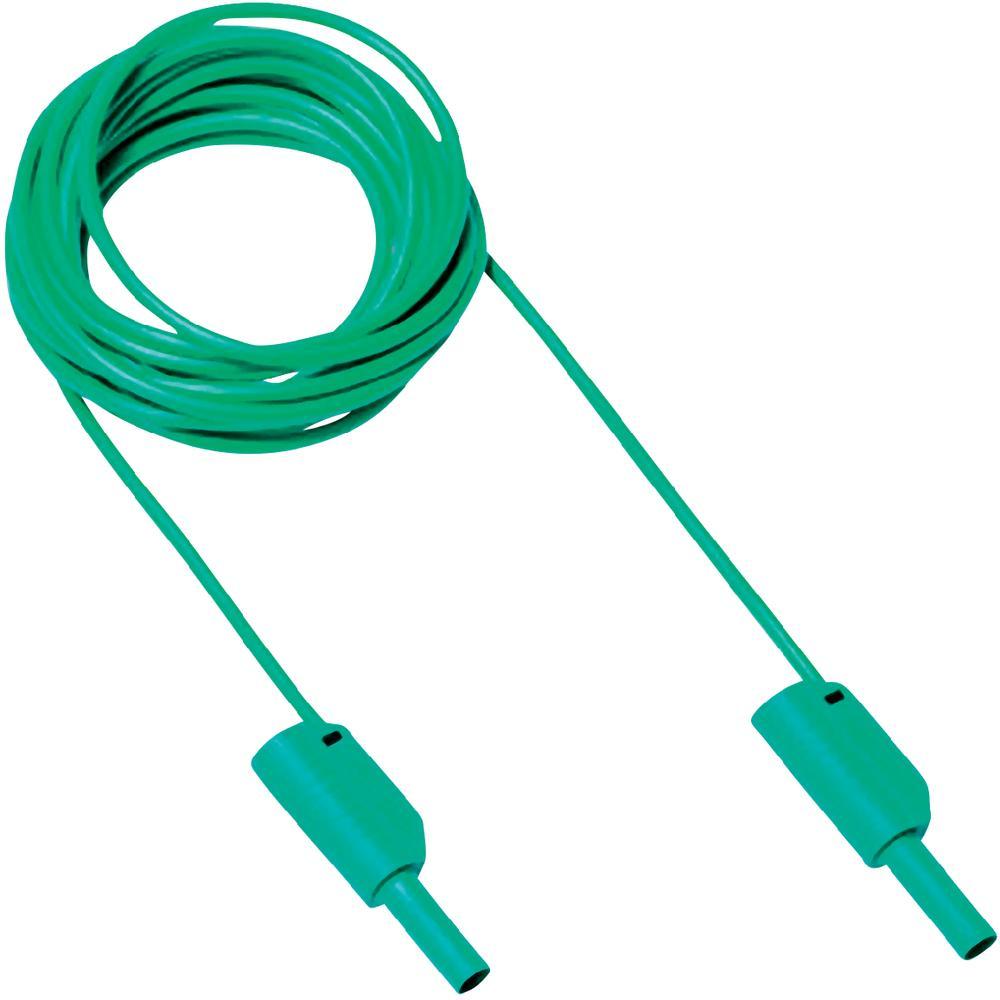

5.	Универсальный измерительный кабель, 1,5 м	3

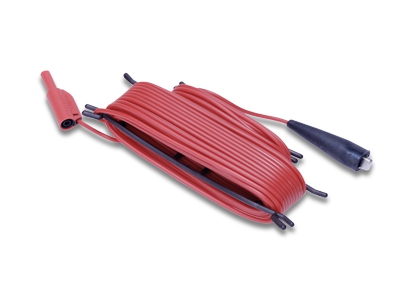

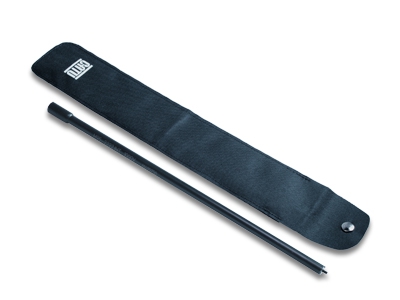

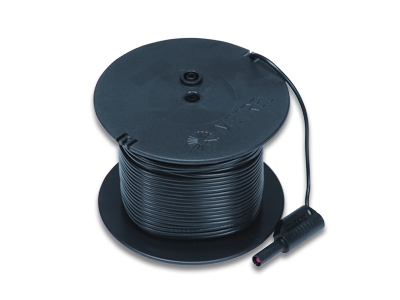

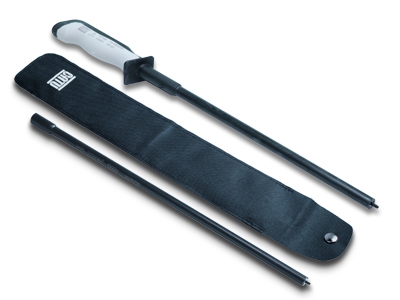

6.	Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри	2
7.	Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов	1
8.	Измерительные наконечники (синий, черный, зеленый)	3
9.	Зажим типа “крокодил” (черный, синий, зеленый)	3
10.	Кабель RS232/PC	1
11.	Кабель USB	1
12.	Мягкая сумка для переноски	1
13.	Мягкий ремень для переноски	1

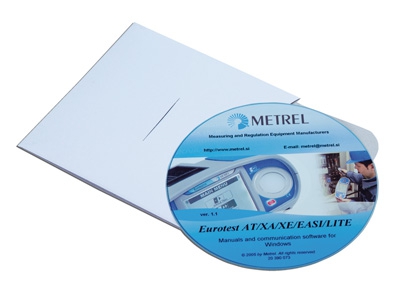

14.	Программное обеспечение SW Eurolink PRO на CD	1
15.	Руководство по эксплуатации	1
16.	Книга «Guide for testing and verification of low voltage installations» на CD	1
17.	Свидетельство о калибровке	1
