Назначение измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:

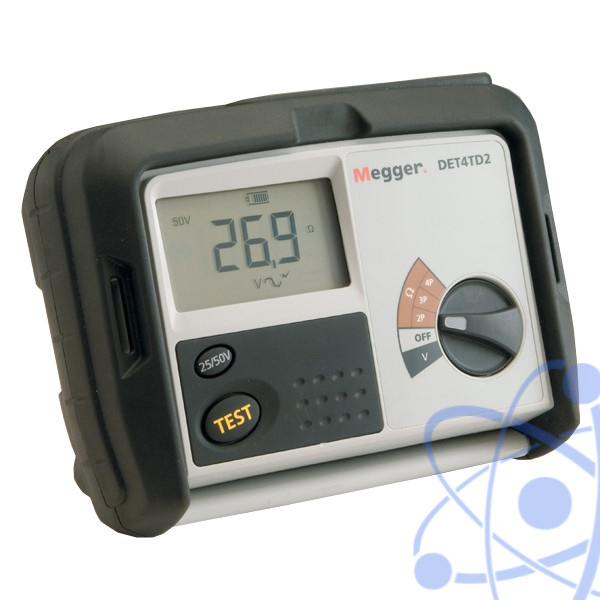

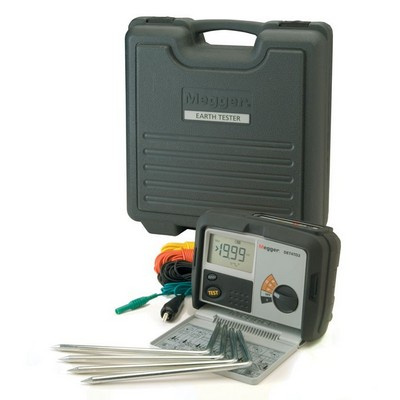

Megger представляет новое поколение измерителей сопротивления заземления и удельного сопротивления грунта DET4TD. Комплект поставки включает в себя сам прибор, тестовые провода, штыри, батареи питания и заводской сертификат калибровки, что позволяет пользователю немедленно начать работу с прибором. Прибор поставляется вместе с ударопрочным пластиковым кейсом для переноски.

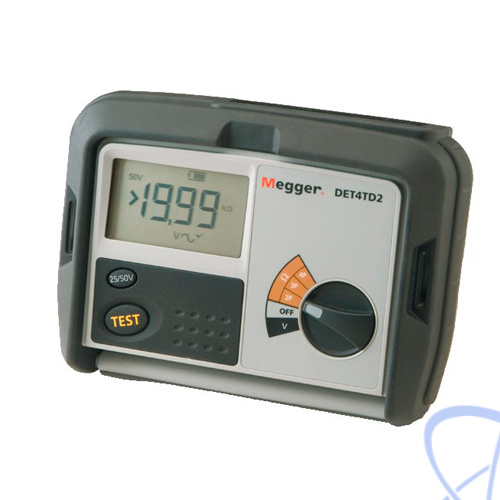

Измеритель сопротивления заземления имеет поворотный переключатель для выбора режима измерения - измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта. Большой, легко читаемый дисплей и большая, отдельно стоящая кнопка TEST позволяет работать с прибором даже в плохо освещенных, труднодоступных местах, даже в защитных изолирующих перчатках.
В дополнении к этому прибор DET4TD2 всегда автоматически проверяет наличие и состояние контакта между токовым и потенциальным электродами, показывая этот статус на дисплее. Прибор DET4TD2 также имеет чувствительный встроенный вольтметр, что позволяет измерять потенциал на сторонних проводящих частях (СПЧ) заземляемого оборудования, а также потенциал между любыми точками на поверхности грунта.
Особенности измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:
- Ударопрочный специальный пыле/влагозащищенный корпус IP54;
- Измерение сопротивления заземления, сопротивления грунта, проводимости/сопротивления;
- Выходное напряжение на выбор 25 или 50 В для уменьшения возможных наводок/помех;
- В комплект поставки входят штыри и провода;
- Процесс измерения происходит полностью автоматически при помощи одной кнопки;
- Прибор поставляется в твердом кейсе (чемоданчике);
- Заводской сертификат калибровки прилагается.
Принципы действия измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:
4-полюсный метод для измерения удельного сопротивления грунта
Прибор для измерения удельного сопротивления грунта - это важный элемент конструкции системы заземления, который служит источником исходных данных для разработки конструкции. Факторы, влияющие на удельное сопротивление почвы, включают в себя состав почвы, температуру и влажность и могут меняться в зависимости от времени года. Периодическая проверка почвы необходима для гарантии соответствия сезонных колебаний расчетным параметрам системы.
Прибор DET4TD снабжен 4 измерительными электродами для измерения удельного сопротивления почвы; в комплект входят четыре электрода и провода.
3-полюсный метод для измерения сопротивления заземляющих устройств
Классические методы измерения сопротивления заземления, основанные на падении напряжения, используются как во время установки, так и для периодической проверки состояния электродов. К сожалению почвы с низким удельным сопротивлением часто вызывают коррозию электродов, и поэтому необходима регулярная проверка. Все новое семейство приборов для измерения заземления позволяет пользователю выполнять это измерение, в стандартную комплектацию включены наборы электродов и проводов.
Измерение сопротивления электродов заземления с двумя проводами
