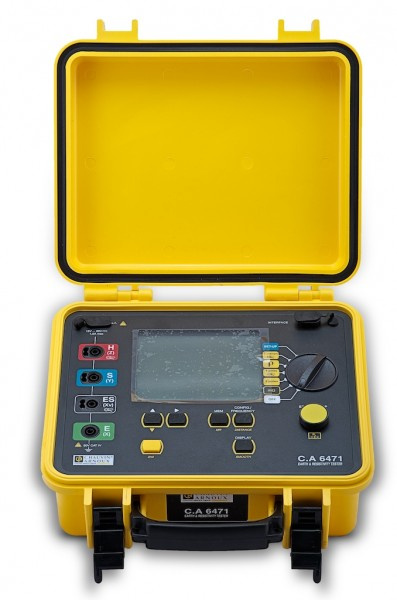

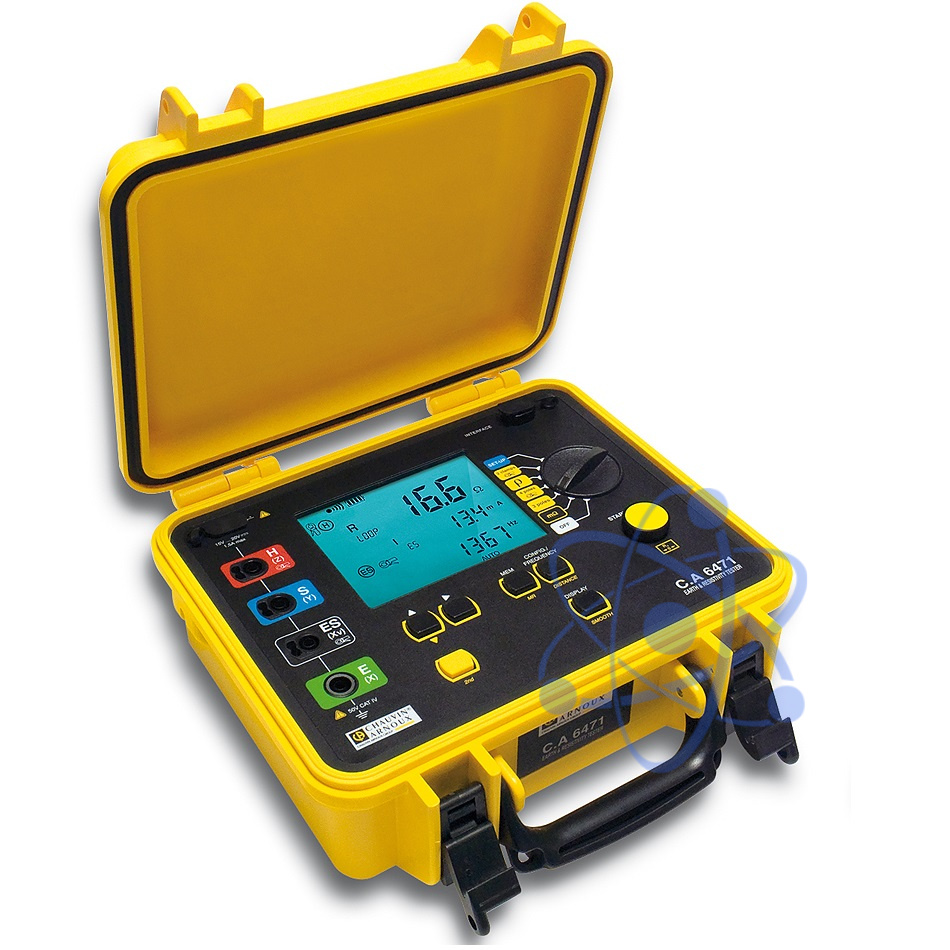

C.A 6471 — измеритель сопротивления заземления


Реестр ГСИ РК до 04.07.2019 г.

Под заказ

Производитель
Гарантия
12 мес
Межповерочный интервал
24 мес
Артикул
33136

Оригинальный прибор

Назначение измерителя сопротивления заземления C.A 6471

Прибор С.А 6471 объединяет в себе пять приборов, поскольку предназначен для:

  • оценки действующих устройств заземления;
  • определения наилучшего положения новых электродов заземления;
  • проверки электрических соединений.

Особенности измерителя сопротивления заземления C.A 6471

  • Измерение сопротивления заземления с использованием электродов-штырей. Методы: 3-х –полюсный, 4-х—полюсный и 4-х—полюсный с клещами
  • Бесконтактное измерение сопротивления заземления без использования электродов-штырей с помощью 2 клещей
  • Измерение коэффициента связи заземлителей
  • Измерение сопротивление грунта

Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта - все виды измерений выбираются при помощи поворотного переключателя режимов.

Для повышения точности и уменьшения влияния мешающих сигналов, помех и наводок С.А 6471 предлагает ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.

Прибор C.A 6471 помещен в прочный, влагонепроницаемый, компактный и удобный корпус. Результаты измерений отображаются на большом ЖК-дисплее с подсветкой.

Тестер позволяет упорядоченно запоминать результаты измерений. Имеется выход для экспорта данных и дальнейшей обработки.

Прибор С.А 6471 питается от внутреннего NiMh аккумулятора, который заряжают через внешнее зарядное устройство от бытовой электросети или прикуривателя автомобиля.

Основные преимущества измерителя сопротивления заземления C.A 6471

  • Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление
  • Возможность выполнения всех видов измерения сопротивления заземления одним прибором
  • Значительная экономия времени благодаря бесконтактному измерению заземления без электродов-штырей
  • Измерения возможны с грунтами, имеющими большое сопротивление Улучшенное качество измерения
  • Превосходная точность измерения и высокое разрешение 3-х и 4-х полюсные измерения
  • Регулируемый выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц
  • Широкий диапазон измерений от 0,01 Ом до 100 кОм
  • Простая работа с прибором благодаря проверке установки штырей и индикации напряжения помех и наводок
  • Автоматический расчет удельного сопротивления грунта
  • Стандартное программное обеспечение для протоколирования данных и обработки результатов входит в комплект поставки
  • Автоматическая диагностика перед началом измерения и сообщение о присутствии неисправностей (плохие соединения или электрические помехи)
  • Перезаряжаемый аккумулятор
  • Небольшие размеры и вес – 3кг
  • Противоударный пыле / влаго защитный корпус
  • Компактная и герметичная сумка для переноски принадлежностей – штырей и проводов

Технические характеристики измерителя сопротивления заземления C.A 6471

Бесконтактное измерение сопротивления контура заземления - 2 клещей

Характеристика Значение
Частота измерения 1367 Гц - 1611 Гц - 1758 Гц
Диапазон измерений 0,10 - 9,99 Ω 10,0 - 99,9 Ω 100 - 500 Ω
Разрешение 0,01 Ω 0,1 Ω 1 Ω

3-х проводный метод измерения сопротивления заземления

Характеристика Значение
Диапазон измерений 0.09 - 9.99 Ω 10.0 - 99.9 Ω 100 - 999 Ω 1.00 - 9.99 k Ω 10.0 - 99.9 k Ω
Разрешение 0.01 Ω 0.1 Ω 1 Ω 10 Ω 100 Ω
Погрешность измерения ± (2% + 1 зн.)

Характеристика Значение
Тест напряжение 25В или 50В на выбор
Частота тестирования 41 - 512Гц, выбор автоматический или ручной
Ток до 250мА

4-х проводный метод измерения сопротивления заземления с разрешением 0,001Ом

Характеристика Значение
Диапазон 0.001 - 99.99kΩ
Разрешение 0.001 - 100Ω
Тест напряжение 25В или 50В на выбор
Частота тестирования 41 - 512Гц, выбор автоматический или ручной
Ток до 250мА
Погрешность ±2% от диапазона ±1 цифра

Удельное сопротивление грунта

Характеристика Значение
Диапазон 0.01 - 99.99kΩ
Разрешение 0.01 - 100Ω
Тест напряжение 25В или 50В на выбор
Частота тестирования 41 - 512Гц, выбор автоматический или ручной
Методы Виннера или Шлюмберже с автоматическим расчетом результата

Измерение низкоомных сопротивлений

Характеристика Значение
Диапазон 0.12 - 99.99kΩ
Ток не менее 200мА
Метод 2 или 4-х проводный

Измерение внешнего напряжения

Характеристика Значение
Диапазон 0.1 - 100В AC/DC
Погрешность ±2% от диапазона ±2 цифры

Измерение силы тока клещами

Характеристика Значение
Диапазон 0.1 - 100В AC/DC
Погрешность ±2% от диапазона ±2 цифры

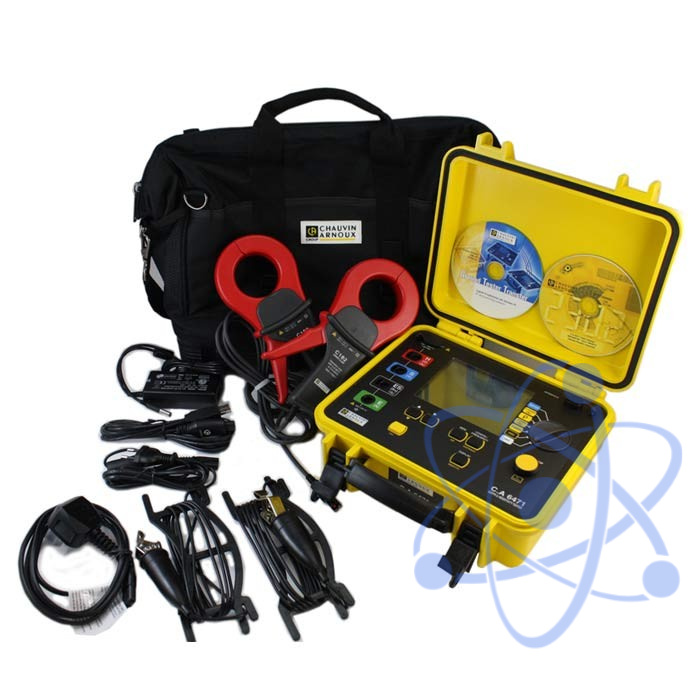

Наименование Количество
1 Измеритель сопротивления заземления С.А 6471 1
2 Сумка для прибора 1
3 Клещи С182 2
4 Cable Pour pinces 2 метра 2
5 Adapter USB HX0056-Z 1
6 Сетевой адаптер DC18B 1,95A 2
7 Набор кабелей в сумке (GRE5M+H, BLU10M+H, RED15M+H) 1 комплект
8 Штыри 20 см 2
9 Инструкция на русском языке 1
